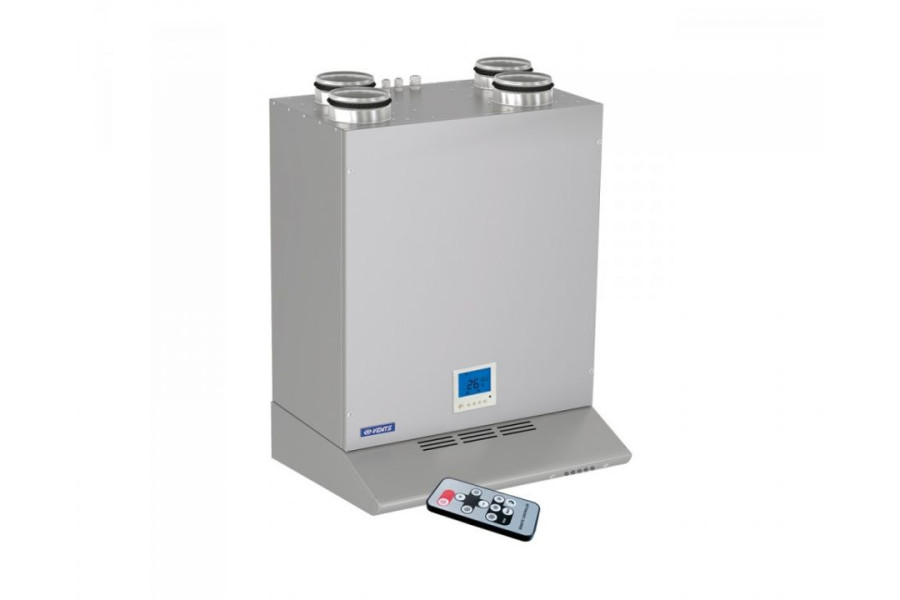

Опис установки Вентс ВУТ 301 ЕВК міні ЕС
Приточно-витяжні установки Вентс ВУТ 301 ЕВК міні ЕС з рекуперацією тепла, об'єднані з кухонними витяжкою, є ідеальним рішенням для енергоефективної вентиляції приватних будинків і квартир. Установки працюють в двох режимах:
Режим "Рекуперація тепла". При виключеній кухонній витяжці, повітря з приміщення витягується по мережі воздуховодов і передає тепло припливному повітрю в рекуператорі.
Режим "Кухонна витяжка". При включеній кухонній витяжці, повітря забирається через кухонну парасольку і викидається безпосередньо в витяжний канал. В обох режимах режимах забезпечується збалансована вентиляція в квартирі.
Призначені для з'єднання з повітроводами Ø125 мм. Мають виносний пульт управління.
Конструкція припливно-витяжної установки Вентс ВУТ 301 ЕВК міні ЕС
Корпус припливно-витяжної установки Вентс ВУТ 301 ЕВК міні ЕС
Корпус виготовлений зі сталі з полімерним покриттям білого кольору з внутрішньою тепло- і звукоізоляцією зі спіненого поліпропілену товщиною 15 мм.
Фільтр Вентс ВУТ 301 ЕВК міні ЕС
Для фільтрації припливного і витяжного повітря в установці є два вбудованих фільтра кишенькового типу зі ступенем очищення G4. Кухонний зонт обладнаний багатошаровим антіжировим фільтром з алюмінію. В якості окремої опції пропонується змінний фільтр з класом очистки F7.
Двигун установки Вентс ВУТ 301 ЕВК міні ЕС
Використовуються високоефективні електронно-комутовані (ЕС) мотори постійного струму з зовнішнім ротором, обладнані робочими колесами з назад загнутими лопатками. Такі мотори є на сьогоднішній день найбільш передовим рішенням у галузі енергозбереження. ЕС-мотори характеризуються високою продуктивністю і оптимальним управлінням у всьому діапазоні швидкостей обертання. Безсумнівною перевагою електронно-комутованого двигуна є високий ККД (до 90%).
Рекуператор припливно-витяжної установки Вентс ВУТ 301 ЕВК міні ЕС
В установках застосовуються рекуператори противоточного типу з високою ефективністю повернення тепла з полістиролу. Під блоком рекуператора розташований піддон для збору і відводу конденсату.
Захист рекуператора від обмороження здійснюється шляхом періодичної зупинки припливного вентилятора на час необхідне для оттайки, по сигналу від датчика температури.
При необхідності, рекуператор легко виймається для чистки. При включенні кухонної витяжки, витяжний повітря прямує з неї безпосередньо в канал, в обхід рекуператора.
Нагрівач установки Вентс ВУТ 301 ЕВК міні ЕС
Установки обладнані електронагрівачем, розташованим після рекуператора і нагріваючим припливне повітря до комфортної температури (до +30 °С). ТЕНи калорифера захищеності від перегріву активної захистом по датчику температури у вентиляційному каналі, а також по сигналу від вбудованих термоконтактов: на 50 °С з автоматичним перезапуском і на 90 °С з ручним перезапуском. В кінці кожного циклу нагріву відбувається продування ТЕНів.
Управління та автоматика Вентс ВУТ 301 ЕВК міні ЕС
Установка оснащена вбудованою системою автоматики з керуванням за допомогою багатофункціонального виносного або дистанційного пультів управління (входить в комплект поставки). Кнопки управління швидкістю в режимі "Кухонна витяжка" розташовані на фронтальній панелі кухонного парасольки.
Функції управління та захисту:
- Включення/вимикання установки з пульта управління. Продувка ТЕНів при виключенні.
- Три швидкості вентиляторів. Кожна швидкість налаштовується на етапі наладки.
- Електронагрівач після рекуператора, підтримуючий комфортну температуру повітря, що надходить в приміщення.
- Вхід для сигналу аварії від системи пожежної сигналізації.
- Захист рекуператора від обмерзання шляхом відключення припливного вентилятора на час відтавання.
- Перемикання режимів «рекуперація» і «кухонна витяжка».
- Релейний вхід для підключення датчика СО2/вологості/IAQ або будь-якого іншого сенсора, по сигналу якого установка переключається на максмальную швидкість.
- Контроль засмічення фільтрів за лічильником мотогодин.
- Настоянка роботи установки по тижневому таймеру.
Контрольована вентиляція по потребі:
Установка обладнана контактом для релейного сигналу від зовнішнього датчика. Робота установки за зовнішнім датчику (наприклад, по датчику СО2) дозволяє істотно скоротити енергопотрбленіе. Алгоритм роботи можна розглянути на прикладі роботи з датчиком СО2: Коли в приміщенні нікого немає, рівень СО2 низький, і немає необхідності в інтенсивній вентиляції.
Установка працює на мінімальній швидкості для постійного провітрювання приміщень. Коли в приміщенні з'являються люди, рівень СО2 підвищується, і датчик передає сигнал про це установці, замикаючи релейний контакт. Установка по цьому сигналу автоматично перемикається на максимальну швидкість, і працює на ній доти, поки рівень СО2 не знизиться і контакт не розімкнеться. Після цього установка повертається на мінімальну швидкість. Для організації такого алгоритму достатньо придбати будь датчик з релейним виходом і підключити його до відповідного входу установки.
Монтаж Вентс ВУТ 301 ЕВК міні ЕС
Установка монтується до стіни за допомогою анкерних болтів в положенні, що забезпечує збір і відведення конденсату в дренаж. При монтажі установки необхідно забезпечити зручний доступ для проведення сервісного обслуговування. Для коректної роботи функції догрева припливного повітря в повітроводі встановлюється канальний датчик температури (входить в комплект поставки) на відстані не менше 1 м від патрубка подачі повітря в приміщення.
Додаткові аксесуари для установки Вентс ВУТ 301 ЕВК міні ЕС
Для організації автоматичного контролю продуктивності і додаткового енергозбереження рекомендується установка датчиків СО2-1 або СО2-2.
