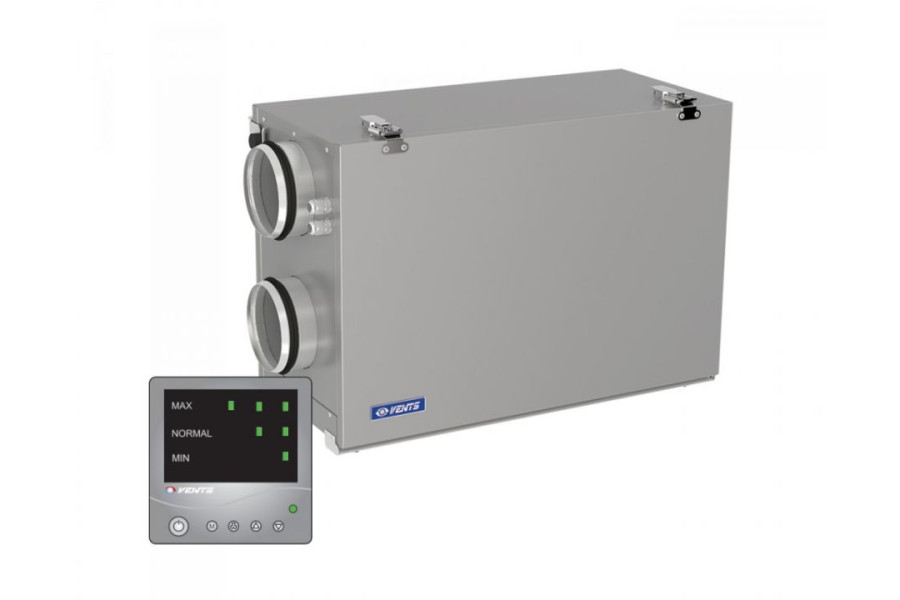

Опис установки Вентс ВУТ 300 Г міні ЕС Комфо
Припливно-витяжні установки Вентс ВУТ 300 Г міні ЕС Комфо являють собою повністю готові вентиляційні агрегати, що забезпечують фільтрацію, подачу свіжого повітря в приміщення і видалення забрудненого. При цьому тепло витяжного повітря передається припливному повітрю через пластинчастий рекуператор перехресного струму. Установки застосовуються в системах вентиляції і кондиціонування приміщень різного призначення, вони відрізняються компактними розмірами, а також низьким рівнем енергоспоживання і шуму завдяки застосуванню ЕС моторів. Призначені для з'єднання з круглими повітроводами номінальним діаметром 125 мм.
Вентс ВУТ 300 Г міні ЕС Комфо - модель з вентилятором з EC мотором і горизонтальним напрямком патрубків.

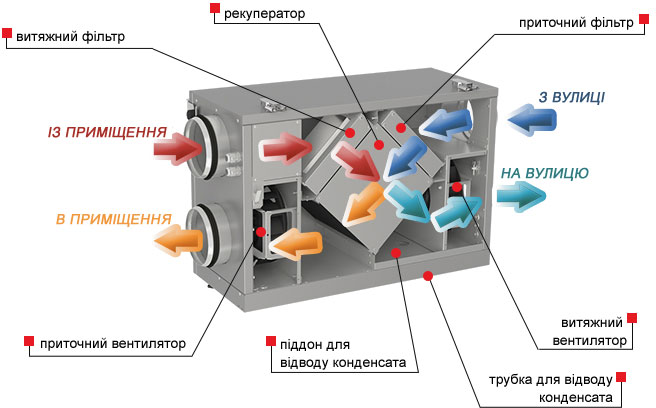

Конструкція припливно-витяжної установки Вентс ВУТ 300 Г міні ЕС Комфо

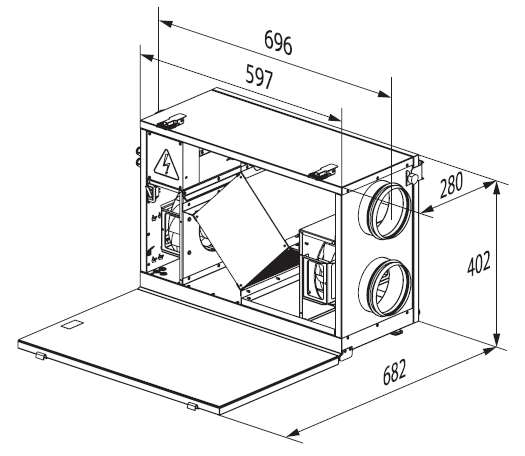

Корпус припливно-витяжної установки Вентс ВУТ 300 Г міні ЕС Комфо
Корпус виготовлений з пофарбованої сталі з внутрішньою тепло- і звукоізоляцією з мінеральної вати товщиною 20 мм.
Фільтр Вентс ВУТ 300 Г міні ЕС Комфо
Для фільтрування припливного і витяжного повітря в установці застосовуються два касетних фільтра із ступенем очищення G4.
Двигун установки Вентс ВУТ 300 Г міні ЕС Комфо
Використовуються високоефективні електронно-комутовані (ЕС) мотори з зовнішнім ротором, обладнані робочими колесами з назад загнутими лопатками. Такі мотори є на сьогоднішній день найбільш передовим рішенням у галузі енергозбереження. ЕС мотори характеризуються високою продуктивністю і оптимальним управлінням у всьому діапазоні швидкостей обертання. Безсумнівною перевагою електронно-комутованих двигунів є високий ККД (до 90%).
Рекуператор припливно-витяжної установки% PROD_NAME%
В установках застосовується пластинчастий рекуператор перехресного струму, виконаний з алюмінію. Для експлуатації установки без рекуперації передбачений «літній» вкладиш. Під блоком рекуператора розташований піддон для збору і відводу конденсату.
Управління та автоматика Вентс ВУТ 300 Г міні ЕС Комфо
Установки укомплектовані вбудованою системою автоматики і багатофункціональною панеллю керування (Р3/010 Т) зі світлодіодною індикацією. Також в комплект поставки входить сигнальний кабель для з'єднання установки з панеллю керування. Для запобігання обмерзання рекуператора в холодний період року установки обладнані системою активного захисту. По датчику температури відбувається зупинка припливного вентилятора, при цьому тепле витяжне повітря прогріває рекуператор. Потім припливний вентилятор включається, і установка продовжує працювати в звичайному режимі.
Панель управління виконує такі функції:
- Включення/вимикання установки.
- Вибір режиму вентиляції: мін., сер., макс.
- Налаштування мінімального режиму (MIN) в діапазоні 13-ти встановлених рівнів. При цьому середній режим (NORMAL) автоматично встановлюється на 80 м3/год вище мінімального, але не вище максимального (MAX).
- Індикатор необхідності заміни фільтра.
Монтаж Вентс ВУТ 300 Г міні ЕС Комфо
Припливно-витяжна установка монтується на підлозі або кріпиться до стіни за допомогою кронштейна. Доступ для сервісного обслуговування та чищення фільтрів знаходиться з боку передньої заглушку.
