Вентс ВУТ 300 ЕВ міні ЕС

Опис установки Вентс ВУТ 300 ЕВ міні ЕС

Приточно-витяжні установки Вентс ВУТ 300 ЕВ міні ЕС з рекуперацією тепла і вбудованим пультом управління предсталяють собою повністю готові вентиляційні агрегати, що забезпечують фільтрацію, подачу свіжого повітря в приміщення і видалення забрудненого. При цьому тепло витяжного повітря передається припливному повітрю через пластинчастий рекуператор. Установки застосовуються для енергоефективної вентиляції приватних будинків і квартир і призначені для з'єднання з повітроводами Ø125 мм.

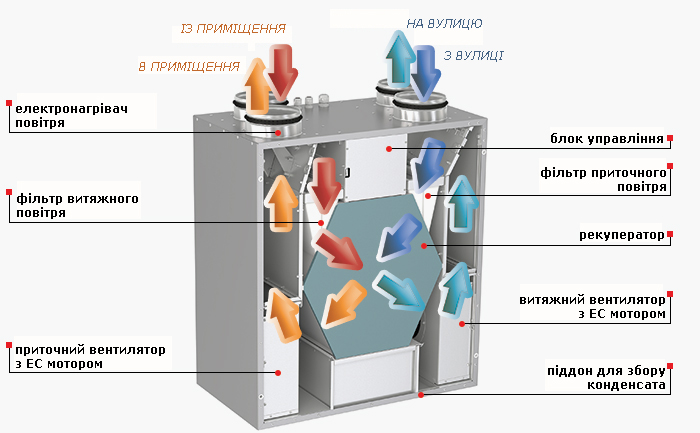

Конструкція припливно-витяжної установки Вентс ВУТ 300 ЕВ міні ЕС

Корпус припливно-витяжної установки Вентс ВУТ 300 ЕВ міні ЕС

Корпус виготовлений з високоякісної сталі з полімерним покриттям з внутрішньої тепло- і звукоізоляцією зі спіненого поліпропілену товщиною 15 мм.

Фільтр Вентс ВУТ 300 ЕВ міні ЕС

Для фільтрації припливного і витяжного повітря в установці є два вбудованих фільтра кишенькового типу зі ступенем очищення G4. В якості окремої опції пропонується змінний фільтр з класом очистки F7.

Двигун установки Вентс ВУТ 300 ЕВ міні ЕС

Використовуються високоефективні електронно-комутовані (ЕС) мотори постійного струму з зовнішнім ротором, обладнані робочими колесами з назад загнутими лопатками. Такі мотори є на сьогоднішній день найбільш передовим рішенням у галузі енергозбереження. ЕС-мотори характеризуються високою продуктивністю і оптимальним управлінням у всьому діапазоні швидкостей обертання. Безсумнівною перевагою електронно-комутованого двигуна є високий ККД (до 90%).

Рекуператор припливно-витяжної установки Вентс ВУТ 300 ЕВ міні ЕС

В установках застосовуються пластинчасті рекуператори противоточного типу з високою ефективністю повернення тепла з полістиролу. Під блоком рекуператора розташований піддон для збору і відводу конденсату. Захист рекуператора від обмороження здійснюється шляхом періодичної зупинки припливного вентилятора на час, що необхідний для відтаювання, по сигналу від датчика температури. При необхідності, рекуператор легко виймається для чистки.

Нагрівач установки Вентс ВУТ 300 ЕВ міні ЕС

Установкі обладнані електронагрівачем, розташованим після рекуператора і нагріваючим припливне повітря до комфортної температури (до + 30 °С). ТЕНи калорифера захищені від перегріву активним захистом по датчику температури у вентиляційному каналі, а також по сигналу від вбудованих термоконтактов: на 50 °С з автоматичним перезапуском і на 90 °С з ручним перезапуском. В кінці кожного циклу нагріву відбувається продування ТЕНів.

Управління та автоматика Вентс ВУТ 300 ЕВ міні ЕС

Установка оснащена вбудованою системою автоматики з керуванням за допомогою багатофункціонального вбудованого або дистанційного пультів управління (входить в комплект поставки).

Функції управління та захисту:

• Включення/вимикання установки з пульта управління. Продувка ТЕНів при виключенні.
• Три швидкості вентиляторів. Кожна швидкість налаштовується на етапі наладки.
• Електронагрівач після рекуператора, підтримуючий комфортну температуру повітря, що надходить в приміщення.
• Вхід для сигналу аварії від системи пожежної сігналіцаціі.
• Захист рекуператора від обмерзання шляхом відключення припливного вентилятора на час відтавання.
• Релейний вхід для підключення датчика СО₂/вологості/IAQ або будь-якого іншого сенсора, по сигналу якого установка переключається на максимальну швидкість.
• Контроль засмічення фільтрів за лічильником мотогодин.
• Налаштування роботи установки по тижневому таймеру.

Контрольована вентиляція за потребою:

Установка обладнана контактом для релейного сигналу від зовнішнього датчика. Робота установки за зовнішнім датчику (наприклад, по датчику СО₂), дозволяє істотно скоротити енергоспоживання. Алгоритм роботи можна розглянути на прикладі роботи з датчиком СО₂: Коли в квартирі нікого немає, рівень СО₂ низький, і немає необхідності в інтенсивній вентиляції.

Установка працює на мінімальній швидкості для "постійного провітрювання" приміщень. Коли в приміщенні з'являються люди, рівень СО₂ підвищується, і датчик передає сигнал про це установці, замикаючи релейний контакт. Установка по цьому сигналу автоматично перемикається на максимальну швидкість і працює на ній доти, поки рівень СО₂ не знизиться і контакт не розімкнеться. Після цього установка повертається до попереднього режиму роботи.

Для організації такого алгоритму достатньо придбати будь який датчик з релейним виходом і підключити його до відповідного входу установки.

Монтаж Вентс ВУТ 300 ЕВ міні ЕС

Установка монтується до стіни за допомогою анкерних болтів в положенні, що забезпечує збір і відведення конденсату в дренаж. При монтажі установки необхідно забезпечити зручний доступ для проведення сервісного обслуговування. Для коректної роботи функції догрівання припливного повітря в повітроводі встановлюється канальний датчик температури (входить в комплект поставки) на відстані не менше 1 м від патрубка подачі повітря в приміщення.

Додаткові аксесуари для установки Вентс ВУТ 300 ЕВ міні ЕС

Для організації автоматичного контролю продуктивності і додаткового енергозбереження рекомендується установка датчиків СО2-1 або СО2-2.

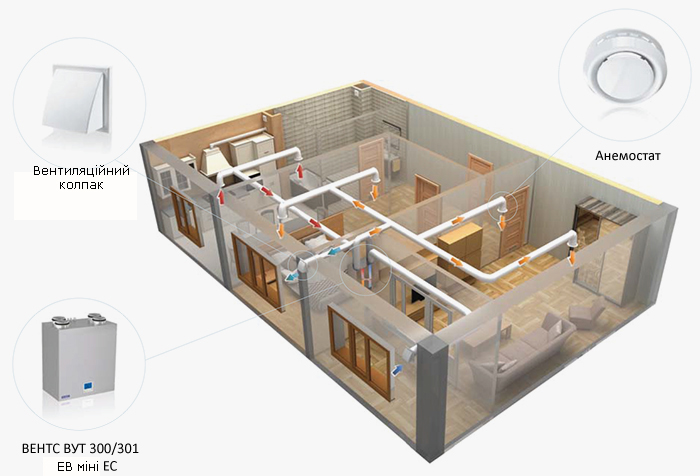

Варіант застосування Вентс ВУТ 300 ЕВ міні ЕС
