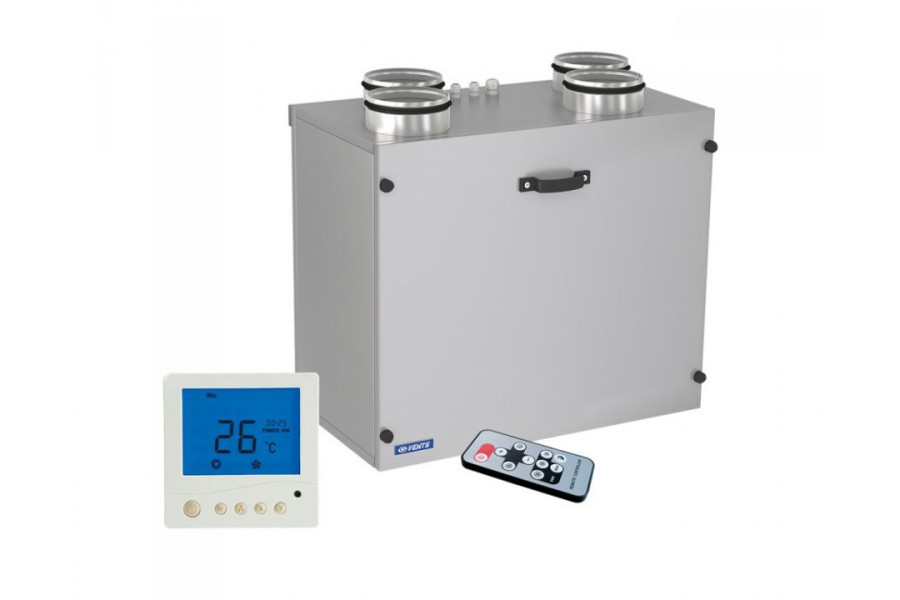

Опис установки Вентс ВУТ 300-2 Е2В ЕС
Приточно-витяжні установки Вентс ВУТ 300-2 Е2В ЕС з рекуперацією тепла являє собою повністю готовий вентиляційний агрегат, що забезпечує фільтрацію, і подачу свіжого повітря в приміщення і видалення забрудненого. При цьому тепло витяжного повітря передається припливному повітрю через пластинчастий рекуператор. Установки призначені для енергоефективної вентиляції приватних будинків і квартир в умовах низьких температур зовнішнього повітря. Захист рекуператора від замерзання здійснюється за допомогою електричного преднагрева вуличного повітря. Призначені для з'єднання з круглими повітроводами номінальним діаметром 160 мм.

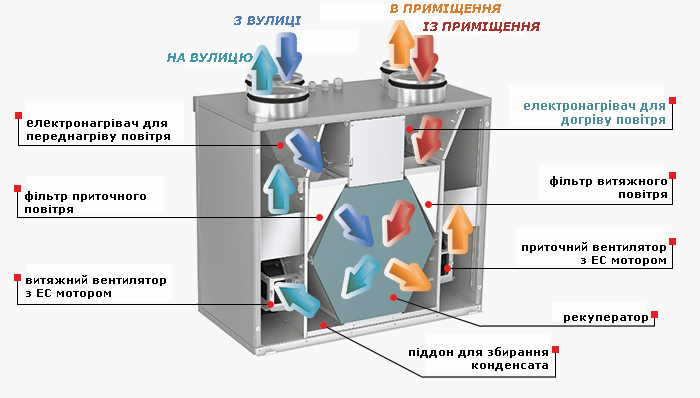

Конструкція припливно-витяжної установки Вентс ВУТ 300-2 Е2В ЕС
Корпус припливно-витяжної установки Вентс ВУТ 300-2 Е2В ЕС
Корпус виготовлений з двошарової алюмоцинкової сталі з внутрішньою тепло- і звукоізоляцією з мінеральної вати товщиною 20 мм.
Фільтр Вентс ВУТ 300-2 Е2В ЕС
Для фільтрації припливного і витяжного повітря в установці є два вбудованих фільтра кишенькового типу зі ступенем очищення G4. В якості окремої опції пропонується змінний фільтр з класом очистки F7.
Двигун установки Вентс ВУТ 300-2 Е2В ЕС
Використовуються високоефективні електронно-комутовані (ЕС) мотори постійного струму з зовнішнім ротором, обладнані робочим і колесами з назад загнутими лопатками. Такі мотори є на сьогоднішній день найбільш передовим рішенням у галузі енергозбереження. ЕС-мотори характеризуються високою продуктивністю і оптимальним управлінням у всьому діапазоні швидкостей обертання. Користувач має можливість встановлювати одну з трьох швидкостей обертання за допомогою пульта дистанційного керування. Швидкості обертання настроюються індивідуально для припливного і витяжного вентиляторів на етапі налагодження системи.
Рекуператор припливно-витяжної установки Вентс ВУТ 300-2 Е2В ЕС
В установках застосовуються рекуператори противоточного типу з високою ефективністю повернення тепла (до 95%), виготовлені з полістиролу. Під блоком рекуператора розташований піддон для збору і відводу конденсату.
Захист рекуператора від замерзання здійснюється за допомогою електричного преднагрева вуличного повітря. Спеціальний алгоритм захисту рекуператора предусматірівает короткочасне зниження швидкості вентиляторів при температурах нижче -30 °С, у разі, якщо потужності преднагрева недостатньо для підтримки оптимальної ефективності рекуперації.
При необхідності, рекуператор легко виймається для чистки.
Нагрівач установки Вентс ВУТ 300-2 Е2В ЕС
Установки обладнані двома електронагрівачами. Перший нагрівач, розташований перед рекуператором, нагріває поступає з вулиці повітря до температури, яка виключає обмерзання рекуператора, і, підтримуючої максимальну ефективність рекуперації. Другий нагрівач, розташований після рекуператора, нагріває припливне повітря до комфортної температури, заданої користувачем. ТЕНи калориферів захищені від перегріву активної захистом по датчику температури у вентиляційному каналі, а також по сигналу від вбудованих термоконтактов: на 50 °С з автоматичним перезапуском і на 90 °С з ручним перезапуском. В кінці кожного циклу нагріву відбувається продування ТЕНів.
Управління та автоматика Вентс ВУТ 300-2 Е2В ЕС
Установка обладнана винесеною на кабелі довжиною 10 м панеллю управління з графічним дисплеєм. Все установки комплектуються дистанційним пультом управління.
Функції автоматики:
- Включення/вимикання установки з пульта управління. Продувка ТЕНів при виключенні.
- Три швидкості вентиляторів. Кожна швидкість налаштовується на етапі наладки.
- Регулювання потужності електричного преднагрева при низьких температурах зовнішнього повітря. Автоматичне зниження швидкості вентиляторів при недостатній потужності преднагрева.
- Електронагрівач після рекуператора, підтримуючий комфортну температуру повітря, що надходить в приміщення. Температура догрівання налаштовується при наладці в діапазоні від +16 до +26 °С. За допомогою дистанційного пульта управління можна включити/виключити функцію догрева.
- Можливість підключення автоматичних повітряних заслінок.
- Вхід для сигналу аварії від системи пожежної сигналізації.
- Релейний вхід для підключення датчика СО2/вологості/IAQ або будь-якого іншого сенсора, по сигналу якого установка переключається на максимальну швидкість.
- Контроль засмічення фільтрів за лічильником мотогодин.
- Настоянка роботи установки по тижневому таймеру.
Контрольована вентиляція по потребі:
Установка обладнана контактом для релейного сигналу від зовнішнього датчика. Робота установки за зовнішнім датчику (наприклад, датчику СО2) дозволяє істотно скоротити енергопотрбленіе. Алгоритм роботи можна розглянути на прикладі роботи з дачіком СО2: Коли в квартирі нікого немає, рівень СО 2 низький, і немає необхідності в інтенсивній вентиляції. Установка працює на мінімальній швидкості для "постійного провітрювання" приміщень. Коли в приміщенні з'являються люди, рівень СО2 підвищується, і датчик передає сигнал про це установці, замикаючи релейний контакт. Установка по цьому сигналу автоматично перемикається на максимальну швидкість і працює на ній доти, поки рівень СО2 не знизиться і контакт не розімкнеться. Після цього установка повертається на мінімальну швидкість. Для організації такого алогрітма достатньо придбати будь датчик з релейним виходом і підключити його до відповідного входу установки.
Монтаж Вентс ВУТ 300-2 Е2В ЕС
Установка призначена для внутрішнього монтажу на засклених балконах, в підсобних приміщеннях, на горищах при температурі навколишнього середовища не нижче -15 °С. У випадку роботи установки при негативних температурах навколишнього середовища повинна бути передбачена теплова ізоляція дренажного патрубка, що виключає замерзання конденсату. Установка кріпиться до стіни за допомогою анкерних болтів або ставиться на підлогу в положенні, що забезпечує збір і відведення конденсату в дренаж. При монтажі установки необхідно забезпечити доступ для проведення сервісного обслуговування з боку передньої панелі (при необхідності панель повністю знімається).
Додаткові аксесуари для установки Вентс ВУТ 300-2 Е2В ЕС
Для додаткового зниження шуму перед агрегатом з боку вентильованих приміщень рекомендується встановлювати канальні шумоглушники СР.

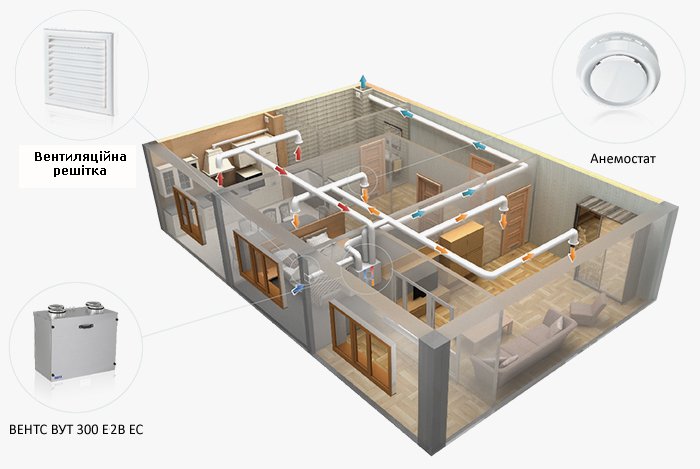

Варіант застосування Вентс ВУТ 300-2 Е2В ЕС
