Застосування припливно-витяжної установки Вентс ВУТ 1000 ВГ-4
Припливно-витяжна установка з рекуперацією Вентс ВУТ 1000 ВГ-4 призначена для створення постійного повітрообміну за допомогою механічної вентиляції в приватних будинках, офісах, готелях, кафе, конференц-залах та інших побутових і громадських приміщеннях, а також рекуперації теплової енергії, видаленого з приміщення повітря, для підігріву припливного очищеного повітря. Установка Вентс ВУТ 1000 ВГ-4 виготовляється за ТУ У В.2.5-29.2-30637114-016: 2008. Переміщуване повітря не повино містити горючих або вибухових сумішей, випарів хімікатів, великого пилу, сажі, жирів або середовищ, в яких відбувається утворення шкідливих речовин (отруйні речовини, пил, хвороботворні мікроорганізми), липких речовин, волокнистих матеріалів.

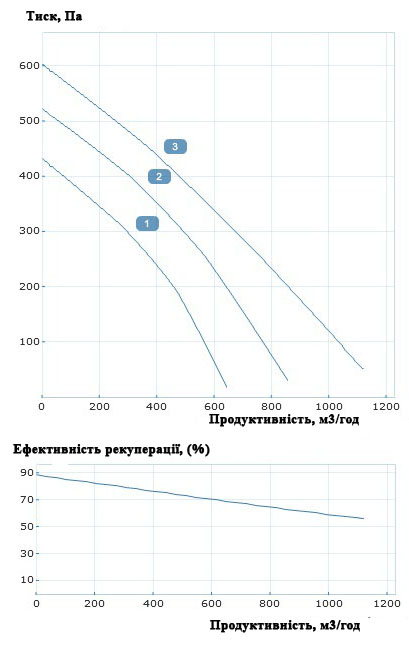

Конструкція припливно-витяжної установки Вентс ВУТ 1000 ВГ-4
Припливно-витяжні установки Вентс ВУТ 1000 ВГ-4 з водяним нагрівачем являють собою повністю готові вентиляційні агрегати, що забезпечують фільтрацію, і подачу свіжого повітря в приміщення і видалення забрудненого. При цьому тепло витяжного повітря передається припливному повітрю через пластинчастий рекуператор. Всі моделі призначені для з'єднання з круглими повітроводами номінальним діаметром 125, 150, 160, 200, 250, 315 мм.
Припливно-витяжні установки Вентс ВУТ 1000 ВГ-4 - моделі з водонагрівачем, вентиляторами з асинхронними моторами, рекуператором перехресного струму. Корпус виготовлений з алюмоцинкової сталі з внутрішньою тепло- і звукоізоляцією з мінеральної вати товщиною 25 мм. Для фільтрації припливного і витяжного повітря в установці є два вбудованих фільтра із ступенем очищення G4 (на витяжці) і F7 (на притоці). Установки оснащені припливним і витяжним відцентровими вентиляторами двостороннього всмоктування із заломленими вперед лопатками і вбудованим термостатом захисту з автоматичним перезапуском. Електродвигуни та робочі колеса динамічно збалансовані в двох площинах. Кулькові підшипники кочення електродвигунів не вимагають обслуговування, термін служби складає не менше 40000 годин. В установках застосовуються високоефективні рекуператори, виконані з алюмінієвих пластин. Під блоком рекуператора розташований піддон для збору і відводу конденсату. Для експлуатації припливно-витяжної установки при низькій температурі зовнішнього повітря встановлені водяні нагрівачі. Якщо за допомогою рекуперації тепла не вдається досягти заданого значення температури припливного повітря, то автоматично включається калорифер і підігріває повітря, що надходить у приміщення.
Управління та автоматика припливно-витяжної установки з рекуператором Вентс ВУТ 1000 ВГ-4
Установка Вентс ВУТ 1000 ВГ-4 укомплектована вбудованою системою автоматики і багатофункціональним пультом управління з графічним індикатором.
У стандартний комплект установки входить провід довжиною 10 м для з'єднання з пультом. Для запобігання процесу обмерзання рекуператора застосовуються електронний захист від обмерзання із застосуванням байпаса і нагрівача. Суть його полягає в тому, що по датчику температури відбувається відкриття заслінки байпаса і все припливне повітря проходить повз рекуператора по обвідному каналу. На період розморожування рекуператора припливне повітря нагрівається до необхідної температури в нагрівачі. Під час відтавання тепле витяжне повітря прогріває рекуператор. Потім заслінка перекриває байпас, нагрівач вимикається, припливне повітря знову проходить і підігрівається через рекуператор і вся установка працює в звичайному режимі.
Функції управління та захисту припливно-витяжної установки Вентс ВУТ 1000 ВГ-4
- вмикання і вимикання установки;
- контроль за температурою припливного повітря, за допомогою впливу на привід триходового вентиля, що регулює подачу теплоносія в рідинний нагрівач;
- захист рідинного нагрівача від замерзання (по датчику температури повітря після нагрівача і по датчику температури зворотного теплоносія);
- управління електроприводом обхідного клапана рекуператора;
- управління і контроль за роботою зовнішнього циркуляційного насоса, встановленого на лінії подачі теплоносія в рідинний нагрівач;
- захист рекуператора від обмерзання;
- управління і контроль за роботою припливного і витяжного вентиляторів;
- контроль забрудненості фільтрів (за кількістю мотогодин);
- управління електроприводами зовнішніх повітряних клапанів (припливного і витяжного).
Припливно-витяжна установка оснащена дистанційним пультом управління, який забезпечує:
- включення/вимикання вентиляційної установки;
- установку необхідної витрати повітря;
- установку необхідної температури припливного повітря;
- відображення кімнатної температури.
Опції до установок Вентс ВУТ 1000 ВГ-4
 |
| СФ |
|
Тип
|
Змінний фільтр (касетний) G4 |
Змінний фільтр (касетний) F7 |
| ВУТ 1000 ВГ-2 |
СФ ВУТ 1000 ЕГ/ВГ G4 |
СФ ВУТ 1000 ЕГ/ВГ F7 |
| ВУТ 1000 ВГ-4 |
| ВУТ 2000 ВГ-2 |
СФ ВУТ 2000 ЕГ/ВГ G4 |
СФ ВУТ 2000 ЕГ/ВГ F7 |
| ВУТ 2000 ВГ-4 |
Монтаж припливно-витяжної установки Вентс ВУТ 1000 ВГ-4
Припливно-витяжна установка Вентс ВУТ 1000 ВГ-4 монтується на підлозі, підвішується до стелі за допомогою монтажного куточка з вібровставкою або кріпиться на стіні за допомогою кронштейнів. Установку можна розмістити як в допоміжних приміщеннях, так і в основних (за підвісною стелею, в ніші або відкритим способом). Монтувати можна тільки в такому положенні, щоб забезпечити збір і відведення конденсату. Доступ для сервісного обслуговування та чищення фільтра з боку бічних панелей.
