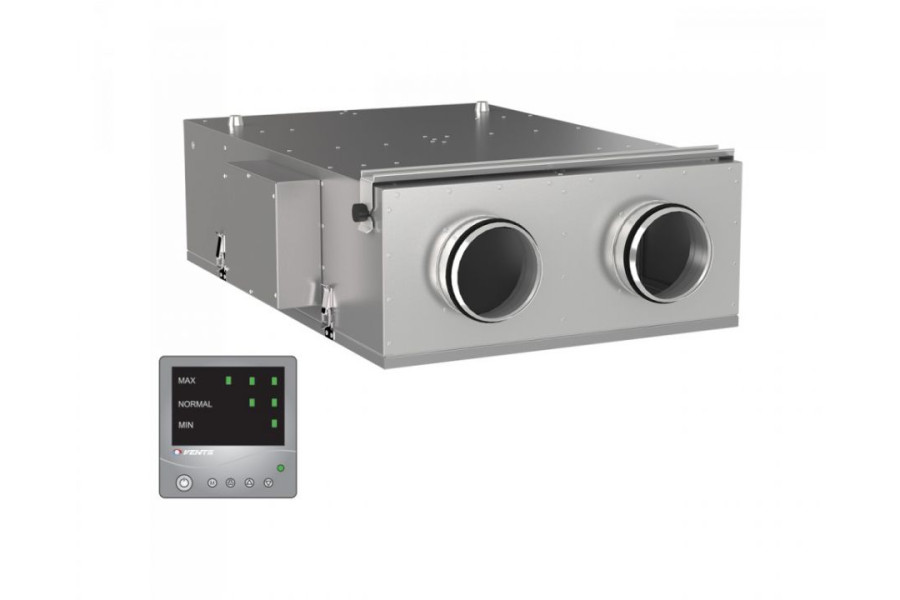

Опис установки Вентс ВУЕ2 150 П ЕС Комфо
Підвісна установка приточно витяжна Вентс ВУЕ2 150 П ЕС Комфо являє собою повністю готовий вентиляційний агрегат, що забезпечує фільтрацію, подачу свіжого повітря в приміщення і видалення забрудненого. При цьому тепло і волога витяжного повітря передаються повітрю притоку в двох пластинчастих рекуператорах. Застосовується в системах вентиляції і кондиціонування приміщень різного призначення. Установка відрізняється дуже низьким рівнем шуму завдяки розміщенню вентиляторів між двома рекуператорами, а також застосуванню ЕС моторів. Низьке енергоспоживання і високий коефіцієнт рекуперації установки задовольняють найвищі вимоги ринку. Призначені для з'єднання з круглими повітроводами номінальним діаметром Ø 125 мм.
Корпус припливно-витяжної установки Вентс ВУЕ2 150 П ЕС Комфо
Виготовлений з алюмоцинкової стали. Внутрішня тепло- і звукоізоляція зі спіненого поліпропілену товщиною 10 мм.
Фільтр Вентс ВУЕ2 150 П ЕС Комфо
Для фільтрації припливного і витяжного повітря в установці застосовуються два кишенькових фільтра зі ступенем очищення G4.
Двигун установки Вентс ВУЕ2 150 П ЕС Комфо
Використовуються високоефективні електронно-комутовані (ЕС) мотори з зовнішнім ротором, обладнані робочими колесами з назад загнутими лопатками. Такі мотори є на сьогоднішній день найбільш передовим рішенням у галузі енергозбереження. ЕС мотори характеризуються високою продуктивністю і оптимальним управлінням в усьому діапазоні швидкостей обертання. Безсумнівною перевагою електронно-комутованих двигунів є високий ККД (до 90%).
Рекуператор припливно-витяжної установки Вентс ВУЕ2 150 П ЕС Комфо
В установці застосовуються два рекуператора з полімеризованого паперу, що передають явну і приховану теплоту від одного повітряного потоку іншому. Вони є стійкими до обмороження і не виробляють конденсату. Установки з таким типом рекуператорів рекомендується застосовувати в приміщеннях, обладнаних кондиціонерами.

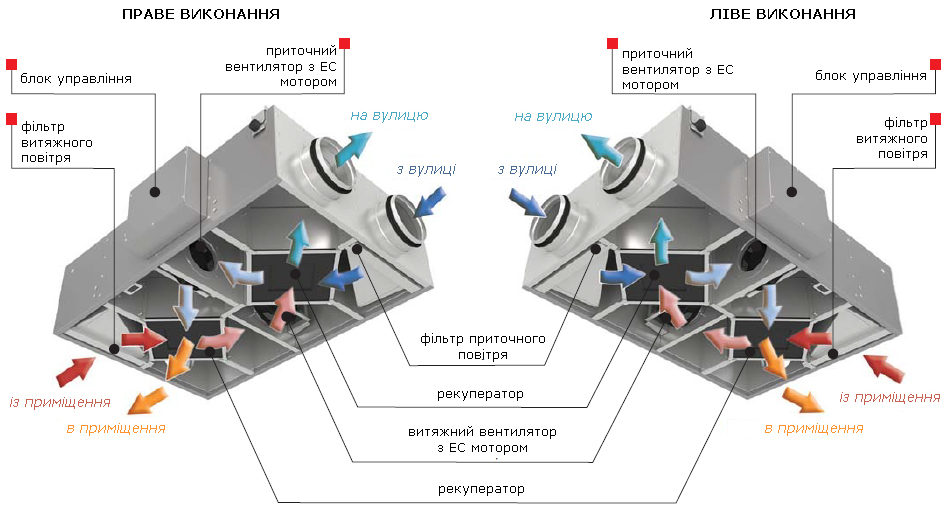

Конструкція установки Вентс ВУЕ2 150 П ЕС Комфо
Управління та автоматика Вентс ВУЕ2 150 П ЕС Комфо
Установка оснащена вбудованою системою автоматики з керуванням за допомогою багатофункціонального настінного або бездротового пультів дистанційного керування (входить в комплект поставки).
Функції управління та захисту:
- Включення/вимикання установки з пульта управління
- Три швидкості вентиляторів. Кожна швидкість налаштовується на етапі налагодження
- Вхід для сигналу аварії від системи пожежної сигналізації
- Захист рекуператора від обмерзання шляхом відключення припливного вентилятора на час відтавання
- Релейний вхід для підключення датчика СО2/вологості/IAQ або будь-якого іншого сенсора, по сигналу якого установка переключається на максимальну швидкість
- Контроль засмічення фільтрів за лічильником мотогодин
- Налаштування роботи установки по тижневому таймеру.
Контрольована вентиляція по потребі:
Установка обладнана контактом для релейного сигналу від зовнішнього датчика. Робота установки за зовнішнім датчику (наприклад, по датчику СО2), дозволяє істотно скоротити енергоспоживання.
Алгоритм роботи можна розглянути на прикладі роботи з датчиком СО2:
Коли в квартирі нікого немає, рівень СО2 низький, і немає необхідності в інтенсивній вентиляції.
Установка працює на мінімальній швидкості для "постійного провітрювання" приміщень. Коли в приміщенні з'являються люди, рівень СО2 підвищується, і датчик передає сигнал про це установці, замикаючи релейний контакт. Установка по цьому сигналу автоматично перемикається на максимальну швидкість і працює на ній доти, поки рівень СО2 не знизиться і контакт не розімкнеться. Після цього установка повертається до попереднього режиму роботи.
Для організації такого алгоритму достатньо придбати будь який датчик з релейним виходом і підключити його до відповідного входу установки.
Монтаж Вентс ВУЕ2 150 П ЕС Комфо
Припливно витяжна установка з рекуператором призначена для підвісної стельового монтажу за допомогою монтажних кронштейнів (входять в комплект поставки) і може встановлюватися на балконі, в коморі, підвалі, горищі і в інших допоміжних приміщеннях. Установка може також монтуватися в основних приміщеннях безпосередньо до стелі, за підвісною стелею або встановлюватися в стельову нішу. Доступ для сервісного обслуговування з боку нижньої панелі.

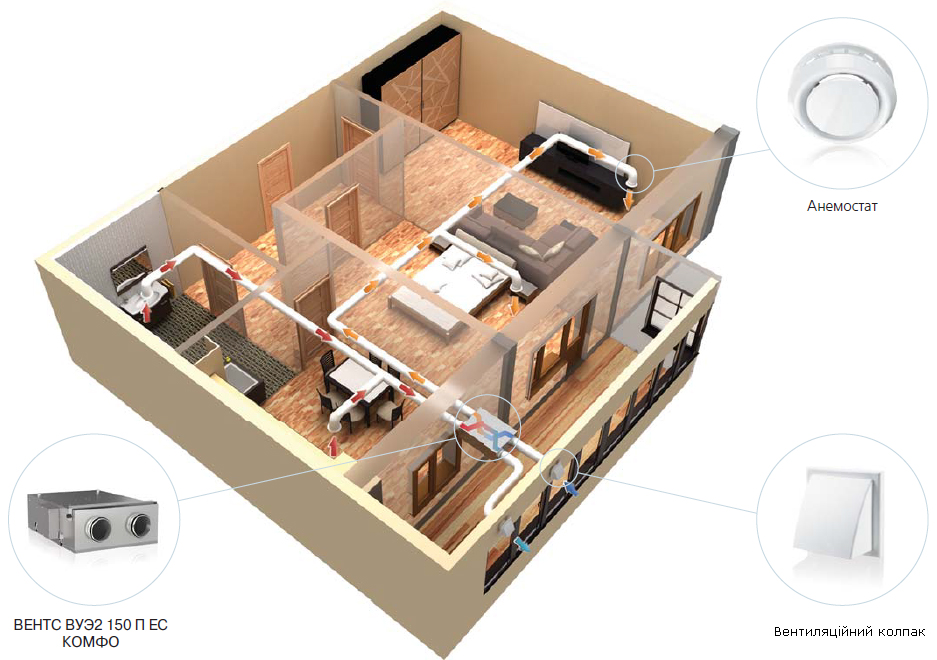

Варіант застосування Вентс ВУЕ2 150 П ЕС Комфо
