Опис установки Вентс ВУЕ 100 П міні
Компактна припливно витяжна установка Вентс ВУЕ 100 П міні - просте і ефективне рішення для створення енергозберігаючої вентиляції окремих кімнат в квартирах, приватних будинках, майстернях, комерційних приміщеннях.
Установка являє собою повністю готовий вентиляційний агрегат, що забезпечує фільтрацію, подачу свіжого повітря в приміщення і видалення забрудненого. При цьому тепло витяжного повітря передається припливному повітрю через пластинчастий рекуператор перехресного типу.
Застосування вбудованого рекуператора дозволяє значно зменшити витрати на опалення взимку і кондиціонування влітку. Завдяки компактній висоті корпусу і безшумної роботі Вентс ВУЕ 100 П міні може встановлюватися в приміщенні за підвісною стелею.
Установка призначена для з'єднання з круглими повітроводами номінальним діаметром 125 мм. Невелика повітророзподільна мережа дозволить вентилювати від одного до декількох приміщень. Регулювання витрати повітря здійснюється за допомогою перемикача П3-1-300.
Корпус припливно-витяжної установки Вентс ВУЕ 100 П міні
Корпус виготовлений з коррозионностойкого алюмоцинку з внутрішньої тепло- і звукоізоляцією з пенофола товщиною 15 мм. Для зручного монтажу корпус оснащений кріпильними куточками. Кріплення відкидної панелі до корпусу за допомогою петель забезпечує швидкий і зручний доступ до внутрішніх вузлів для обслуговування. Також установка обладнана двома зворотними клапанами: в припливному та витяжному каналах.
Фільтр Вентс ВУЕ 100 П міні
Для очищення припливного і витяжного повітря використовуються два вбудованих фільтра із ступенем очищення G4. Фільтри запобігають потраплянню брудного повітря в приміщення і служать захистом елементів установки від засмічення.
Вентилятор установки Вентс ВУЕ 100 П міні
Установка оснащена надійними і економічними припливним і витяжним відцентровими вентиляторами з вперед загнутими лопатками. Двигун обладнаний підшипниками кочення для збільшення терміну служби (прим. 40 тис. робочих годин). Підшипники не вимагають обслуговування і мають запас мастильного матеріалу, достатнього для всього терміну експлуатації.
Рекуператор припливно-витяжної установки Вентс ВУЕ 100 П міні
Пластинчастий ентальпійний рекуператор перехресного струму виконаний з полімеризованної целюлози з ефективністю від 64 до 72%.
Рекуператор дозволяє утилізувати не тільки тепло, а й вологу, внаслідок чого в приміщеннях підтримується певний рівень вологості. В літній час рекуператор охолоджує і осушує припливне повітря, а в зимовий - підігріває і зволожує.
Водяна пара «конденсується» з вологого відпрацьованого повітря і вбирається пластинами рекуператора. Отримана волога і тепло передаються повітрю приточування, при цьому повністю виключається передача мікробів і неприємних запахів.

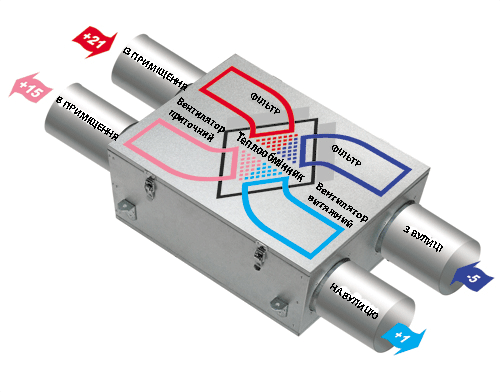

Принцип роботи установки Вентс ВУЕ 100 П міні
Тепле повітря з приміщення проходить через очищуючий фільтр, надходить в рекуператор і, передавши йому велику частину тепла, віддаляється за допомогою витяжного вентилятора.
Холодне повітря, проходячи через очищуючий фільтр, надходить в рекуператор, і, отримавши тепло від видаленого повітря, надходить в приміщення за допомогою припливного вентилятора.
Рекуператор дозволяє значно зменшити втрати теплової енергії та витрати на підігрів припливного повітря в холодний період року.
Управління Вентс ВУЕ 100 П міні

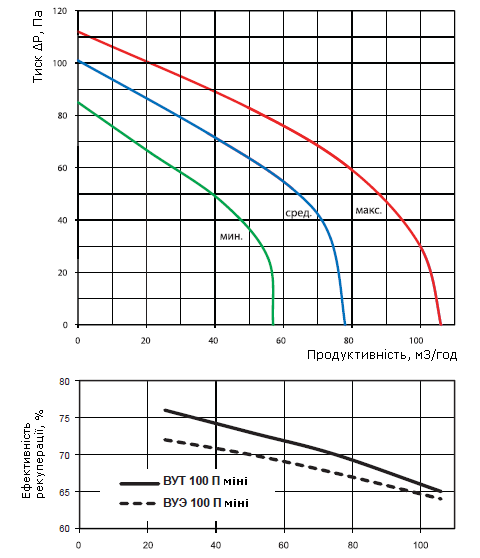

Регулювання витрати повітря здійснюється в 3-х режимах за допомогою перемикача П3-1-300:
- 1-я швидкість - 57 м3/год, 24 дБ (А)
- 2-я швидкість - 78 м3/год, 32 дБ (А)
- 3-тя швидкість - 106 м3/ч, 41 дБ (А)
Виносний перемикач швидкостей може бути розміщений в зручному для користувача місці.
Захист рекуператора припливно витяжної установки Вентс ВУЕ 100 П міні
Для захисту рекуператора від обмерзання в холодну пору року всередині корпусу встановлений термостат (відключення припливного вентилятора для підігріву рекуператора потоком теплого повітря з приміщення).
Монтаж Вентс ВУЕ 100 П міні

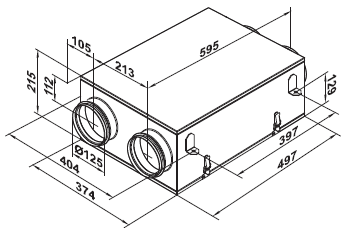

Завдяки мінімальній висоті корпусу установка монтується всередині приміщень за підвісними стелями в горизонтальному положенні і приєднується до повітропроводів діаметром 125 мм.

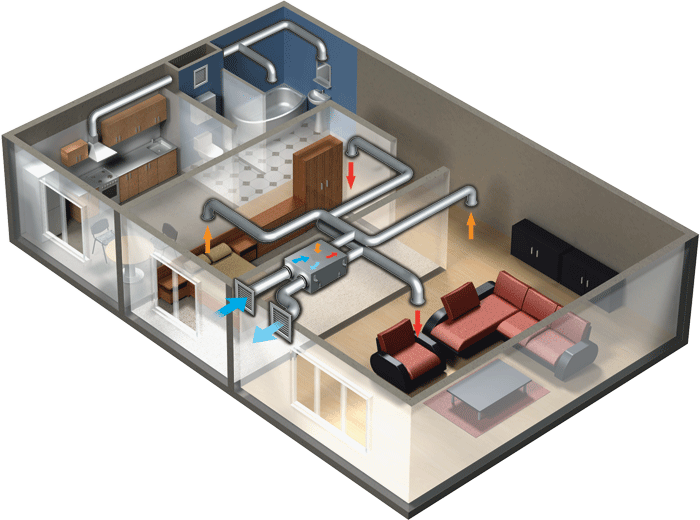

Приклад монтажу Вентс ВУЕ Міні
Монтаж Вентс ВУЕ 100 П міні в квартирі.
