Вентс ВШ 560 ЕС

Застосування канального вентилятора Вентс ВШ 560 ЕС

Припливні і витяжні системи вентиляції приміщень різного призначення з високими вимогами до споживання та рівня шуму.

Конструкція вентилятора ВШ ЕС дозволяє здійснювати подачу повітря як лінійно, так і під кутом 90° завдяки змінним положенням знімних панелей. Завдяки корпусу з алюмоцинку, з підвищеними корозійностійкими властивостями і теплоізоляційного матеріалу, вентилятор можна використовувати для зовнішнього монтажу.

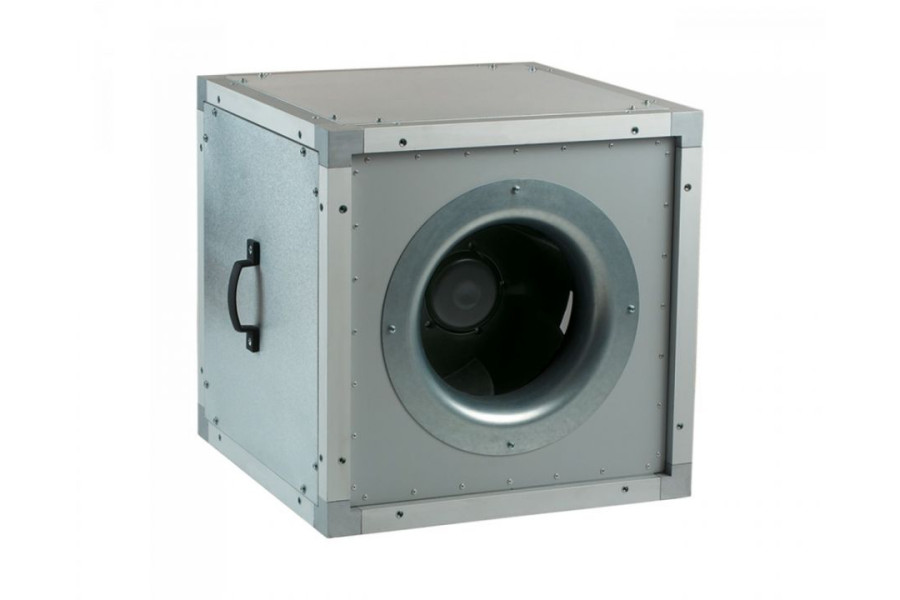

Конструкція відцентрового вентилятора Вентс ВШ 560 ЕС

Корпус вентилятора виготовлений з алюмінієвого каркаса, скріпленого алюмінієвими куточками, і знімних двошарових панелей з алюмоцинку, які тепло- і звуколізоліровани шаром негорючої мінеральної вати товщиною 20 мм. Приєднувальні патрубки, які також виконують функцію віброгасильних вставок, можуть бути квадратного або круглого перерізу. Приєднувальні патрубки круглого перерізу оснащені гумовими ущільнювачами. Приєднувальні патрубки не входять до комплект поставки і замовляються окремо.

Двигун канального шумоізоліровать вентилятора Вентс ВШ 560 ЕС

Використовуються високоефективні електронно-комутовані (ЕС) мотори з зовнішнім ротором, обладнані робочим колесом із заломленими назад лопатками. Такі мотори є на сьогоднішній день найбільш передовим рішенням у галузі енергозбереження. ЕС мотори характеризуються високою продуктивністю і оптимальним управлінням у всьому діапазоні швидкостей обертання. Безсумнівною перевагою електронно-комутованого двигуна є високий ККД (досягає 90%).

Вбудовані функції і керування вентилятора Вентс ВШ 560 ЕС

Управління вентилятором здійснюється за допомогою зовнішнього керуючого сигналу 0-10 В (регулювання продуктивності здійснюється в залежності від рівня температури, тиску та інших параметрів). При зміні значення керуючого фактора ЕС вентилятор змінює швидкість обертання, і подає рівно стільки повітря, скільки необхідно для вентиляційної системи. Максимальна швидкість обертання вентилятора не залежить від частоти електричного струму в мережі (можлива робота як в мережі з частотою струму 50 Гц, так і 60 Гц). Вентилятори можна об'єднувати в єдину комп'ютерну мережу управління. Програмне забезпечення дозволяє з високою точністю управляти роботою об'єднаних в мережу вентиляторів.

Монтаж канального відцентрового вентилятора Вентс ВШ 560 ЕС

Вентилятори призначені для монтажу з квадратними або круглими повітроводами за допомогою гнучкої вставки-перехідника відповідного перетину. Вентилятор може бути зафіксований за допомогою опор, підвісок або кронштейнів. Вентилятор може встановлюватися в будь-якому положенні, за умови, що стрілка на корпусі вентилятора відповідає напрямку повітря в системі. При монтажі необхідно передбачити доступ для сервісного обслуговування вентилятора.

Варіант застосування вентилятора ВШ ЕС в спортивному залі.

Варіант застосування вентилятора ВШ ЕС в офісному приміщенні.

Опції до вентиляторів Вентс ВШ ЕС

ВПГ
ВВГ
КН-ВШ
ВПР-ВШ
