Вентс ВП 100 К

Призначення Вентс ВП 100 К

Призначені для витяжних систем вентиляції приміщень різного призначення при обмеженому просторі для монтажу за підвісною стелею. Призначені для з'єднання з круглими повітроводами діаметром 100 мм.

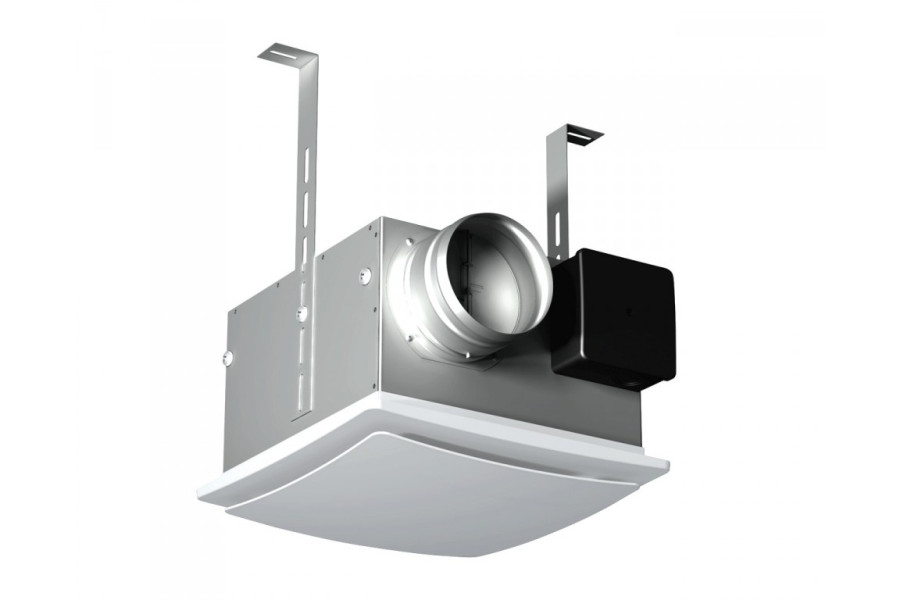

Вентилятор центробіжный Вентс ВП 100 К - Конструкція

Корпус промислового стельового вентилятора виготовлений з оцинкованої сталі. Декоративна лицьова панель виконана з ABS пластику й оснащена фільтром. Конструкція лицьової панелі забезпечує простий доступ до фільтру без застосування додаткового інструменту. Вентилятор обладнаний зворотнім клапаном для запобігання руху повітря у зворотному напрямку. Лопаті клапана відкриваються тиском, створюваним вентилятором і закриваються пружиною.

Двигун Вентс ВП 100 К

Однофазний двигун із зовнішнім ротором оснащений центробіжним робочим колесом з назад загнутими лопатками.
Двигун оснащений вбудованим тепловим захистом з автоматичним перезапуском. Застосування в двигуні підшипників кочення забезпечує великий термін експлуатації (40 000 годин). Для досягнення точних характеристик, низького рівня шуму та безпечної роботи вентилятора кожна турбіна при збірці проходить динамічне балансування. Двигун вентилятора має клас захисту IP 44.

Регулювання швидкості Вентс ВП 100 К

Плавне або ступінчасте регулювання здійснюється за допомогою тиристора або автотрансформатора. До одного регулюючого пристрою можуть підключатися одночасно по кілька вентиляторів, за умови що загальна потужність і робочий струм не будуть перевищувати номінальні параметри регулятора.

Монтаж Вентс ВП 100 К

Вентилятор Вентс монтується між перекриттям і підвісною стелею за допомогою кронштейнів. Відстань від перекриття до підвісної стелі може бути в межах від 165 до 390 мм. Подача живлення на вентилятор здійснюється через зовнішню клемну коробку.

Електричне підключення і встановлення повинні виконуватися відповідно до інструкції та електричної схеми.

Варіант застосування вентилятора Вентс ВП 100 К в офісі.
