Застосування Вентс ТТ Сайлент-М 250
Нова серія - осьові вентилятори ВЕНТС ТТ Сайлент-М в спеціальному шумоізольованому корпусі, який забезпечує безшумну роботу вентилятора при високих аеродинамічних характеристиках. Сумісний з повітроводом діаметром 250 мм. Шумоізольовані вентилятори ВЕНТС ТТ Сайлент-М об'єднують в собі широкі можливості і високі технічні параметри осьових і центробіжних вентиляторів, забезпечуючи потужний повітряний потік і високий тиск. Канальний вентилятор використовується в приточно-витяжних системах вентиляції різних комерційних і промислових приміщень з підвищеними вимогами до рівня шуму (бібліотеки, конференц-зали, навчальні заклади, дитячі сади і т.п.).

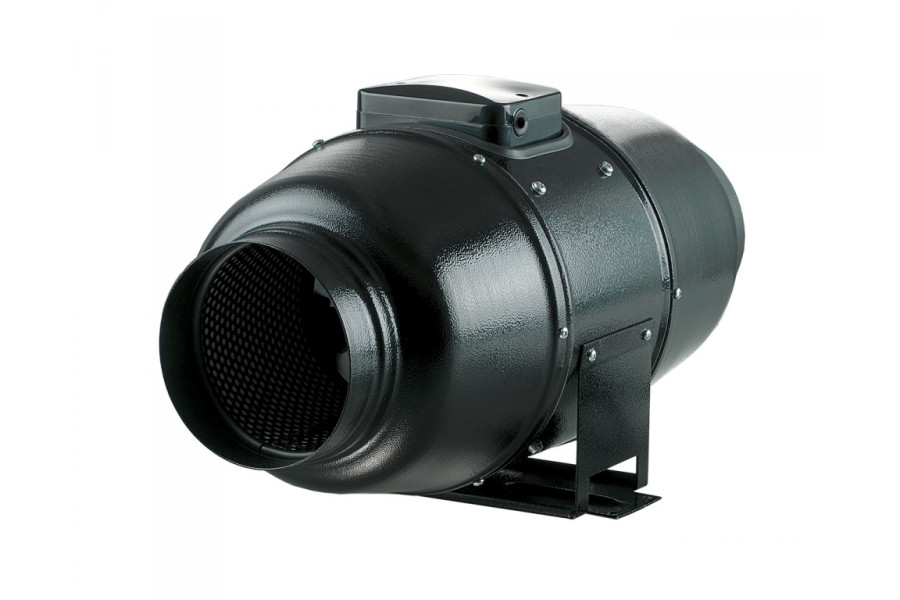

Конструкція Вентс ТТ Сайлент-М 250
Зовнішній корпус vents виготовляється зі сталі з полімерним покриттям. Внутрішня перфорація корпусу пропускає звукові хвилі, направляючи їх під певним кутом на шар шумопоглинального матеріалу. Шумо- і теплоізоляція корпусу виконані з шару мінеральної вати товщиною 50 мм. Спеціальна перфорація корпусу і шумопоглинальний матеріал забезпечують затухання звуку в широкому діапазоні частот. Внутрішній корпус і крильчатка виробляються з високоякісного і міцного пластику.

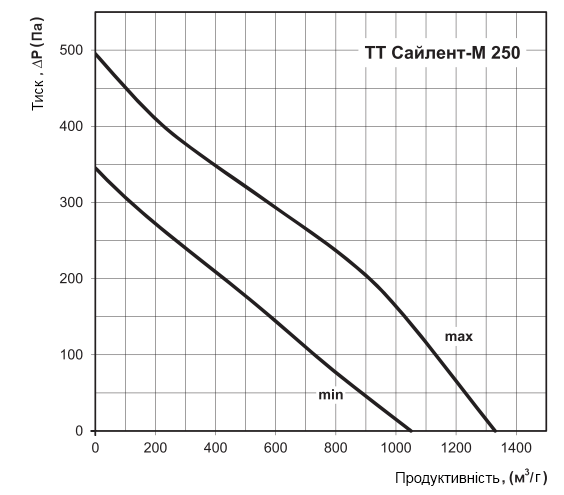

Завдяки конічній формі крильчатки і спеціально спрофільованим лопатям, кругова швидкість повітряного потоку збільшується, забезпечуючи більш високий тиск і продуктивність у порівнянні зі звичайними осьовими вентиляторами. Дифузор, спеціально спроектована крильчатка і спрямовуючий апарат на виході корпусу вентилятора, розподіляють повітряний потік таким чином, що забезпечується оптимальне поєднання характеристик - висока продуктивність і збільшений тиск при низькому рівні шуму. Корпус вентилятора оснащений зовнішньою герметичною клемною коробкою для підключення електроживлення. Для герметичного з'єднання з повітроводами приєднувальні патрубки вентилятора забезпечені гумовими ущільнювачами.
Двигун Вентс ТТ Сайлент-М 250
Застосовуються однофазні високоефективні двохшвидкісні мотори з низьким енергоспоживанням. Для захисту від перевантаження двигуни вентиляторів оснащені термозапобіжниками. Підшипники кочення забезпечують тривалий термін служби (близько 40 000 годин безперервної роботи). Канальний вентилятор має двигун з класом захисту - IP X4.
Шумоізольовані вентилятори Вентс ТТ Сайлент-М 250 - Регулювання швидкості
Управління двошвидкісним двигуном може здійснюватися за допомогою вбудованого перемикача (опція "В") або зовнішнього перемикача для багатошвидкісних вентиляторів (купується окремо).
Вентилятор ТТ Сайлент-М
з трьохпозиційним перемикачем швидкостей
Можливе плавне регулювання обертів за допомогою вбудованого регулятора (опція "П"), зовнішнього сімісторного або автотрансформаторного регулятора (купується окремо), підключивши його до клеми максимальної швидкості двигуна. Моделі з опцією "Т" оснащуються регульованим таймером з діапазоном затримки відключення від 2 до 30 хвилин.
Вентилятор ТТ Сайлент-М з вбудованим регулятором обертів
Монтаж Вентс ТТ Сайлент-М 250
Осьові вентилятори Вентс можуть встановлюватися на початку, в середині або в кінці системи повітропроводів. Допускається монтаж під будь-яким кутом відносно осі вентилятора. В одній системі можлива установка декількох вентиляторів паралельно (для збільшення продуктивності) або послідовно (для збільшення робочого тиску). Корпус вентилятора оснащений кріпильними кронштейнами для підлогового, настінного або стельового монтажу.
Канальний вентилятор з електронним модулем температури і швидкості (опція "У") Вентс ТТ Сайлент-М 250
Ідеальне рішення для вентиляційних систем приміщень, де необхідний контроль температури повітря (наприклад, для теплиць). Вентилятор з електронним модулем температури і швидкості дозволяє автоматично змінювати швидкість обертання крильчатки (витрата повітря) залежно від температури повітря (у вентиляційному каналі або приміщенні).
На передній панелі електронного модуля розташовані:
- регулятор попередньої установки швидкості обертання крильчатки;
- регулятор порогу спрацьовування електронного термостата;
- індикація спрацьовування термостата.
Існують два виконання:
- з вбудованим в канал вентилятора датчиком температури (опція "У"/"У1");
– з виносним датчиком температури з кабелем довжиною 4м (опція "Ун"/"У1н").
Алгоритм роботи вентилятора з електронним модулем температури і швидкості
За допомогою ручки регулювання термостата встановлюємо бажану температуру повітря (поріг спрацьовування термостата). За допомогою ручки регулювання швидкості обертання крильчатки встановлюємо необхідну мінімальну швидкість обертання (витрата повітря). При підвищенні температури повітря з подальшим перевищенням встановленого порогу спрацьовування термостата автоматика переключає двигун вентилятора на максимальну швидкість обертання (максимальна витрата). При зниженні температури повітря нижче встановленого порогу спрацьовування термостата автоматика переключає двигун вентилятора на встановлену раніше швидкість обертання. Для виключення можливості частого перемикання двигуна (при встановленній в каналі пороговій температурі) введена затримка перемикання.
Існують два алгоритма затримки, які можуть бути використані в різних випадках:
1. Затримка по датчику температури (опція "У"): при перевищенні температури повітря на 2°С вище встановленого порогу спрацьовування термостата відбувається переключення на підвищену швидкість. Повернення на раніше встановлену (знижену) швидкість відбудеться при встановленні температури нижче порога спрацьовування термостата. Даний алгоритм може бути використаний при необхідності підтримки температури повітря з точністю менше 2°С. При цьому перемикання вентилятора будуть рідкісними.
2. Затримка за таймером ("У1"): при перевищенні температури повітря більш встановленого порогу спрацьовування термостата, відбувається перемикання на підвищену швидкість і включається таймер затримки на 5 хв. Повернення на раніше встановлену (знижену) швидкість відбудеться при встановленні температури нижче порога спрацьовування термостата і тільки після відпрацювання таймера затримки. Даний алгоритм використовується для точної підтримки температури повітря. При цьому зміни швидкості вентилятора з опцією У1 відбуватимуться частіше в порівнянні з алгоритмом роботи вентилятора з опцією У, але тривалість роботи на одній швидкості складе не менше 5 хвилин.
