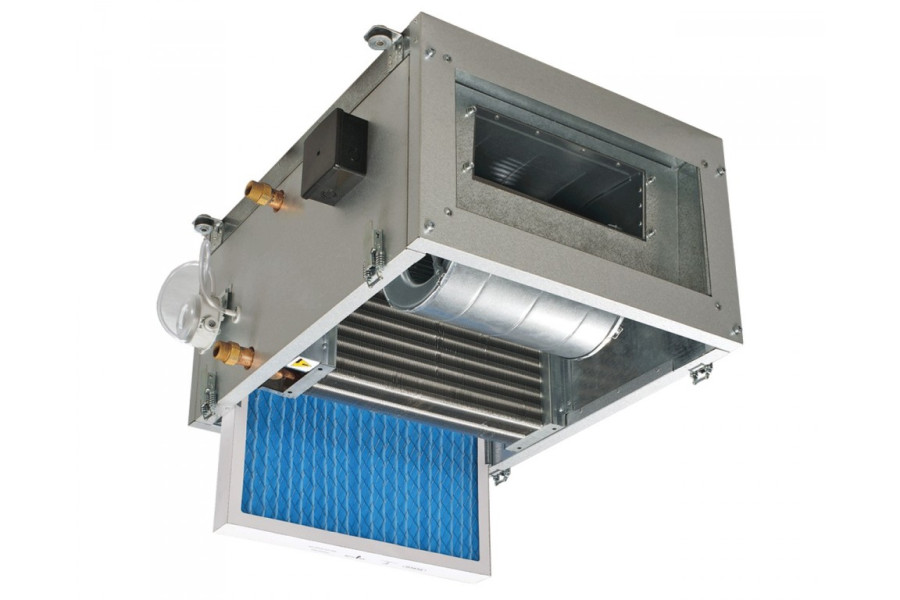

Опис Вентс МПА 5000 в
Приточна установка МПА є повністю готовим вентиляційним агрегатом, що забезпечує фільтрацію, підігрів і подачу свіжого повітря в приміщення. Призначена для з'єднання з прямокутними повітроводами номінальним перетином 800х500 мм.
Корпус Вентс МПА 5000 в
Корпус виготовлений з алюмоцинкової сталі. Всередині - тепло- і звукоізоляція з мінеральної вати товщиною 25 мм.
Фільтр Вентс МПА 5000 в
Високий ступінь очищення приточного повітря досягається за рахунок установки вбудованого фільтра класу G4.
Нагрівач Вентс МПА 5000 в
Для підігріву приточного повітря взимку і в міжсезонні використовується водяний (гликолевий) нагрівач. ТЕНи електрокалорифера забезпечені додатковими ребрами, що підвищує площу поверхні теплообміну і збільшує віддачу тепла приточному повітрю.
Вентилятор Вентс МПА 5000 в
Застосовується центробіжний вентилятор двостороннього всмоктування із заломленими вперед лопатками і вбудованим термостатом захисту з автоматичним перезапуском. Електродвигун вентилятора і робоче колесо динамічно збалансовані в двох площинах. Кулькові підшипники кочення електродвигуна не вимагають обслуговування, термін їх служби складає не менше 40000 годин.
Управління та автоматика Вентс МПА 5000 в
Можливі два варіанти виконання:
1. Без управління, коли споживач самостійно визначає і підбирає необхідну систему автоматики.
2. З вбудованою системою управління і автоматики, яка дозволяє регулювати продуктивність вентилятора (3 швидкості), встановлювати температуру приточного повітря, контролювати стан (ступінь забруднення) фільтру.
Крім того, система автоматики забезпечує активний захист від перегріву ТЕНів калорифера. Управляти установкою можна за допомогою пульта керування. У стандартний комплект установки входить провід довжиною 10 м для пульта.
Функції управління та захисту Вентс МПА 5000 в
- включення/вимикання електродвигуна установки;
- вибір швидкості обертання вентилятора (3 швидкості);
- підтримка заданої температури приточного повітря за допомогою впливу на привід триходового вентиля, що регулює подачу теплоносія в рідинний нагрівач;
- захист рідинного нагрівача від замерзання (по датчику температури повітря після нагрівача і по датчику температури зворотного теплоносія);
- управління і контроль роботи зовнішнього циркуляційного насоса, встановленого на лінії подачі теплоносія в рідинний нагрівач (насос змішувального вузла);
- управління компресорно-конденсаторним блоком (ККБ) повітроохолоджувача, враховуючи температуру приміщення (при установці канального повітроохолоджувача додатково);
- управління приточним вентилятором і контроль за його роботою;
- контроль забрудненості фільтру;
- управління електроприводом зовнішнього повітряного клапана;
- зупинка системи по команді від щита пожежної сигналізації.
За наявності змішувального вузла пульт управління дозволяє підтримувати задану температуру повітря в приміщенні шляхом зміни витрати теплоносія через повітронагрівач. Використання змішувального вузла з насосом дозволяє здійснювати описане раніше регулювання при різниці тисків теплоносія в прямій і зворотній магістралі менш 40кПа. Змішувальний вузол з насосом допомагає запобігти замерзанню теплообмінника і дає додатковий час на проведення оперативних заходів при виникненні аварійної ситуації.
Монтаж Вентс МПА 5000 в
Приточна установка монтується на підлозі, підвішується до стелі за допомогою монтажного куточка з вібровставкою або кріпиться на стіні за допомогою кронштейнів. Монтаж можна здійснити як у допоміжних приміщеннях (балкон, комора, підвал, горище і т.д.), так і в основних, помістивши установку над підвісною стелею, в нішу або відкритим способом.
Установку можна монтувати в будь-якому положенні, окрім вертикального, коли потік повітря спрямований вниз (Тени не повинні перебувати під вентилятором). Необхідно передбачити можливість доступу до установки у випадках сервісного обслуговування та чищення фільтра.
Опції до установок Вентс МПА 5000 в
 |
|
| СФК |
СФ |
Приклад організації повітрообміну в офісі за допомогою Вентс МПА 5000 в
У сучасному офісі організувати приточно-витяжну вентиляцію можна на наступному прикладі. У коридорі за підвісною стелею монтується приточна установка МПА, витяжний вентилятор (відповідний характеристикам приточної установки), приточні і витяжні магістральні повітроводи. У приміщення кабінетів прокладаються відгалуження і встановлюються повітророзподільні пристрої. Свіже повітря забирається з вулиці через зовнішню решітку, в приточній установці повітря фільтрується, підігрівається до необхідної температури і по розгалуженій системі повітроводів надходить в кабінети з постійним перебуванням людей. Забруднене повітря викидається на вулицю через зовнішню решітку, за допомогою витяжного вентилятора. Таким чином, в офісі спостерігається постійна присутність свіжого повітря, відбувається контрольований повітрообмін, відсутність протягів при відкритті вікон, відсутність проникнення ззовні пилу і стороннього шуму.
Варіант застосування установки Вентс МПА 5000 в для організації повітрообміну в офісі.
