Застосування канального вентилятора Вентс КСД 250 4Е Ун
Конструкція вентиляторів КСД дозволяє застосовувати їх в припливно-витяжних системах вентиляції в приміщеннях з високими вимогами до рівня шуму. Призначені для монтажу з повітроводами діаметром 250 мм.

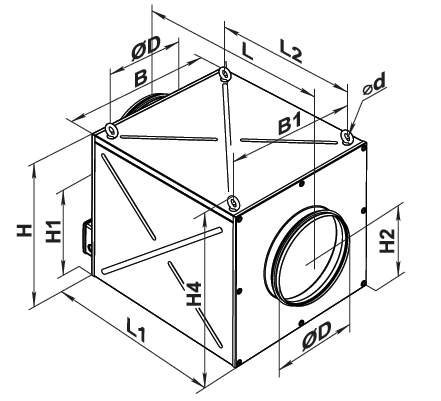

Конструкція відцентрового вентилятора Вентс КСД 250 4Е Ун
Корпус вентилятора виготовлений з оцинкованого сталевого листа з використанням тепло- і звуко-ізоляційного матеріалу. Приєднувальні патрубки круглого перерізу оснащені гумовими ущільнювачами.
Двигун канального шумоізольованого вентилятора Вентс КСД 250 4Е Ун
При виготовленні вентиляторів використовуються чотирьох- або шестиполюсні асинхронні двигуни із зовнішнім ротором, які мають робоче колесо двостороннього всмоктування з вперед загнутими лопатками. Двигуни мають вбудований тепловий захист з автоматичним перезапуском. Завдяки застосуванню двигуна з шарикопідшипниками із спеціально підібраним мастилом, вентилятор не вимагає технічного обслуговування і відрізняється малошумною роботою.
Регулювання швидкості вентилятора Вентс КСД 250 4Е Ун
Регулювання може бути як плавним, так і ступінчастим і здійснюватися за допомогою тиристорного або автотрансформаторного регулятора. Зміна кількості оборотів досягається зменшенням підведеної напруги. Обсяг переміщуваного повітря змінюється відповідно до швидкості обертання двигуна. Вентилятори можуть підключатися одразу по кілька одиниць до одного регулюючого пристрою, за умови, що загальна потужність і робочий струм не будуть перевищувати номінальні параметри регулятора.
Монтаж канального відцентрового вентилятора Вентс КСД 250 4Е Ун
Канальний вентилятор Вентс призначений для монтажу з круглими повітроводами. Вентилятори монтуються в розрив повітропроводів. У разі під'єднання через гнучкі вставки, необхідно кріплення вентилятора до будівельної конструкції за допомогою опор, підвісок або кронштейнів. Вентилятор може встановлюватися в будь-якому положенні, відповідно до напрямку потоку повітря (стрілкою на корпусі вентилятора). Необхідно передбачити доступ для обслуговування вентилятора.
Канальний відцентровий вентилятор Вентс КСД з електронним модулем температури
Ідеальне рішення для вентиляційних систем приміщень, де необхідний контроль температури повітря (наприклад, для теплиць).
Вентилятори КСД...У з електронним модулем TSC (Temperature and speed controller) дозволяють автоматично змінювати швидкість обертання крильчатки (витрата повітря) залежно від температури повітря в каналі.
На передній панелі розташовані регулятори:
- попередньої установки швидкості обертання крильчатки
- порога спрацьовування електронного термостата.
Виконання вентилятора з виносним датчиком температури (довжина кабелю 4 м, датчик захищений від механічних ушкоджень). На передню панель вентилятора винесений світлодіод індикації спрацьовування термостата.
Алгоритм роботи канального вентилятора Вентс КСД з електронним модулем температури
За допомогою ручки регулятора термостата встановлюємо бажану температуру повітря (поріг спрацьовування термостата). За допомогою ручки регулятора швидкості обертання крильчатки встановлюємо необхідну швидкість обертання (витрата повітря). При підвищенні температури повітря з подальшим перевищенням встановленого порога спрацьовування термостата автоматика переключає двигун вентилятора на максимальну швидкість обертання (максимальна витрата). При зниженні температури повітря нижче встановленого порога спрацьовування термостата автоматика переключає двигун вентилятора на встановлену раніше швидкість обертання.
Для виключення можливості частого перемикання двигуна (при сталій в каналі пороговій температурі) введена затримка перемикання. Існують два алгоритму затримки, які можуть бути використані в різних випадках:
Затримка по датчику температури (КСД...У): при перевищенні температури повітря на 2 °С вище встановленого порогу спрацьовування термостата відбувається переключення на підвищену швидкість. Повернення на раніше встановлену (знижену) швидкість станеться при встановленні температури нижче порога спрацьовування термостата. Даний алгоритм може бути використаний при необхідності підтримки температури повітря з точністю менше 2 °С. При цьому перемикання вентилятора будуть рідкісними.
Приклад для затримки по датчику температури:
Початкові умови:
- швидкість обертання встановлена = 60% від максимальної
- поріг спрацьовування встановлений = 25 °С
- температура повітря в каналі = 20 °С
вентилятор працює зі швидкістю обертання крильчатки = 60%
- температура в каналі підвищується
вентилятор працює зі швидкістю обертання крильчатки = 60%
- температура в каналі досягла 27 °С
вентилятор перемикається на швидкість обертання крильчатки = 100%
- температура в каналі починає знижуватися
вентилятор працює зі швидкістю обертання крильчатки = 100%
- температура в каналі досягла 25 °С
вентилятор перемикається на встановлену раніше швидкість обертання (= 60%)
