Відцентровий дуттєвий вентилятор ВДН №32б з ел.двигуном АОД-1250/800-8/10У1 1250/800 кВт 750/600 об./хв, виконання 3

Name: ВДН №32б з ел.двигуном АОД-1250/800-8/10У1 1250/800 кВт 750/600 об./хв, виконання 3
Brand: КВЗ
Price: 5000000 UAH
Availability: OutOfStock

Виробник: КВЗ

Все про товар

Опис

Характеристики

Аеродинамічні характеристики

Габаритні розміри

Відгуки 0

Популярний

ВДН №32б з ел.двигуном АОД-1250/800-8/10У1 1250/800 кВт 750/600 об./хв, виконання 3

Під замовлення

Код товару: ID16617

5 000 000₴

Центробіжний дуттєвий вентилятор ВДН №32б (ВДН 95-40) з електродвигуном Електродвигун АОД-1250/800-8/10У1 1250/800* Потужність електродвигуна кВт 750/600 Об./хв загальнопромислового призначення.

Робоча точка: продуктивність 37500/47500 м³/год при тиску 4300/6700 Па.

Оснащений робочим колесом із загнутими назад лопатками — для підвищення ККД, зниження шуму та економії енергії.

Двигун встановлено на підшипниковій опорі SKF/SNR на консистентному мастилі.

Продуктивність, м³/год:37500/47500

Тиск, Па:4300/6700

Доставка

Нова Пошта

Делівері (економія 10 % від вартості доставки)

SAT

Самовивіз

Оплата

Способи оплати

Ми працюємо за безготівковим розрахунком, забезпечуючи повну прозорість та офіційне оформлення кожної операції.

Як оплатити

Одразу після оформлення замовлення менеджер КВЗ надішле вам рахунок-фактуру. Ви можете провести оплату:

Для юридичних осіб та ФОП: з розрахункового рахунку вашої компанії.

Для фізичних осіб: через будь-який банківський додаток за реквізитами (IBAN).

Індивідуальні умови

Ми цінуємо наших партнерів і готові обговорити персональні варіанти оплати у випадках, що потребують особливого підходу. Зв'яжіться з нами, щоб знайти оптимальне рішення.

ВДН №32б з ел.двигуном АОД-1250/800-8/10У1 1250/800 кВт 750/600 об./хв, виконання 3

5 000 000₴

Опис

Призначення дуттєвих вентиляторів ВДН №32б (ВДН 95-40)

Відцентрові дуттьові вентилятори одностороннього всмоктування ВДН №32б (ВДН 95-40) призначені для подачі повітря в топкові камери котлоагрегатів котельних цехів теплових електростанцій або великих промислових котельних установок. Такими вентиляторами комплектуються котли з урівноваженою тягою паропродуктивністю від 35 до 960 т/год. Допускається застосування вентиляторів в технологічних установках різних галузей народного господарства для переміщення чистого повітря, а також в якості димотягів на газомазутних котлах з урівноваженою тягою.

Загальні відомості про дуттєві вентилятори ВДН №32б (ВДН 95-40)

Середнього і високого тиску
Одностороннього всмоктування
Напрямок обертання - праве і ліве
Вперед загнуті лопатки
Кількість лопаток - 16

Умови експлуатації дуттєвих вентиляторів ВДН №32б (ВДН 95-40)

Відцентрові дуттьові вентилятори ВДН призначені для переміщення повітря і невибухонебезпечних неагресивних газоповітряних сумішей з температурою від -30 °С до +200 °С, запиленістю до 0,1 г/м³, що не містять липких, волокнистих і абразивних включень. Розраховані на тривалий режим роботи в приміщенні і на відкритому повітрі (поза приміщенням під навісом) в умовах помірного клімату.

Конструкція дуттєвих вентиляторів ВДН №32б (ВДН 95-40)

Основними вузлами вентиляторів ВДН є: робоче колесо, корпус (равлик), патрубок, що всмоктує, електродвигун, привід, рама (опора). Зварений корпус вентилятора має горизонтальний роз'єм і люк. Корпус посилений ребрами жорсткості, виконаними з швелерів.

Варіанти виготовлення дуттєвих вентиляторів ВДН №32б (ВДН 95-40)

Тягодуттьові машини ВДН №32б (ВДН 95-40) випускаються правого і лівого обертання. При правому обертанні робоче колесо обертається за годинниковою стрілкою, якщо дивитися на колесо з боку електродвигуна, при лівому обертанні - проти годинникової стрілки. Равлик ВДН №32б (ВДН 95-40) виготовляється з кутом розвороту від 0° до 270° через кожні 15°, при цьому ребра равлика, що заважають установці, підрізають.

Кути розвороту корпуса вентиляторів ВДН №32б (ВДН 95-40)

Характеристики

Основні

Модель

ВДН №32б

Тип електродвигуна

АОД, ДАЗО

Продуктивність, м³/год

37500/47500

Тиск, Па

4300/6700

Макс. температура переміщуваного повітря, °С

Межа забрудненості, мг/м3

100

Максимальний ККД, ηmax (%)

Електродвигун АОД-1250/800-8/10У1

Основні

Модель

АОД-1250/800-8/10У1

Тип електродвигуна

асинхронний

Серія двигуна

АОД

Діаметр вала, мм

200

Напруга, В

6000

Потужність електродвигуна кВт

1250/800*

Об./хв

750/600

Кліматичне виконання

У1

Клас захисту пристрою, IP

44/54

ККД, %

93,5/92,9

Коефіцієнт потужності, cosφ

0,88/0,82

Маса, кг

14350/14500

Допустиме вміст пилу на вході, мг/м3

Монтажне виконання

IM1101

Неважлива характеристика, що настроюється 1

Неважлива характеристика, що настроюється 2

17,6

Номінальне ковзання, %

0,83/0,82

Споживаний номінальний струм, Iн (А)

145,5/100

Ставл. макс. оберт-го момента сили до ном., Мmах/Мн

2,4/2,5

Ставл. пуск. оберт-го момента сили до ном., Мпуск/Мн

1/1,1

Ставлення пускового струму до номінального, Iпуск/Iн

6,5

Схема виконання

М6

Температура переміщуваного середовища, °С

+40/-45

Холодопродуктивність, кВт

1САО1А61

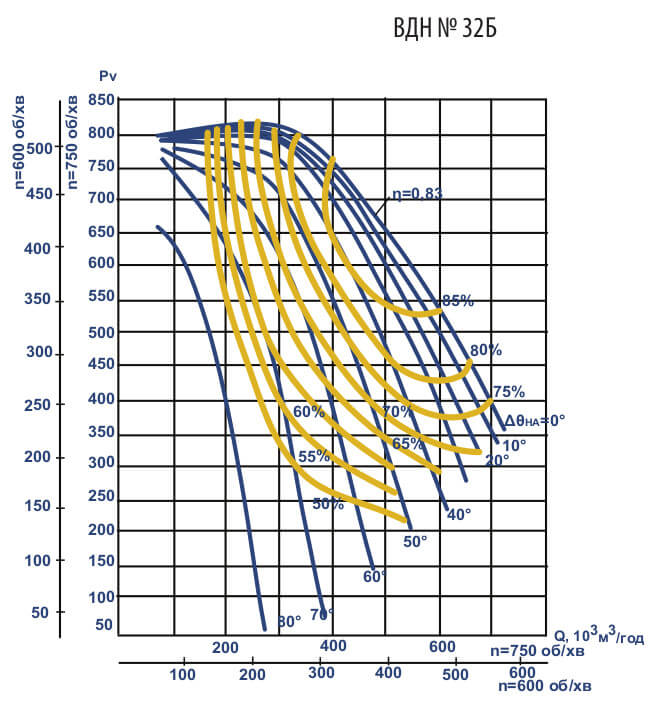

Аеродинамічні характеристики ВДН №32б з ел.двигуном АОД-1250/800-8/10У1 1250/800 кВт 750/600 об./хв
