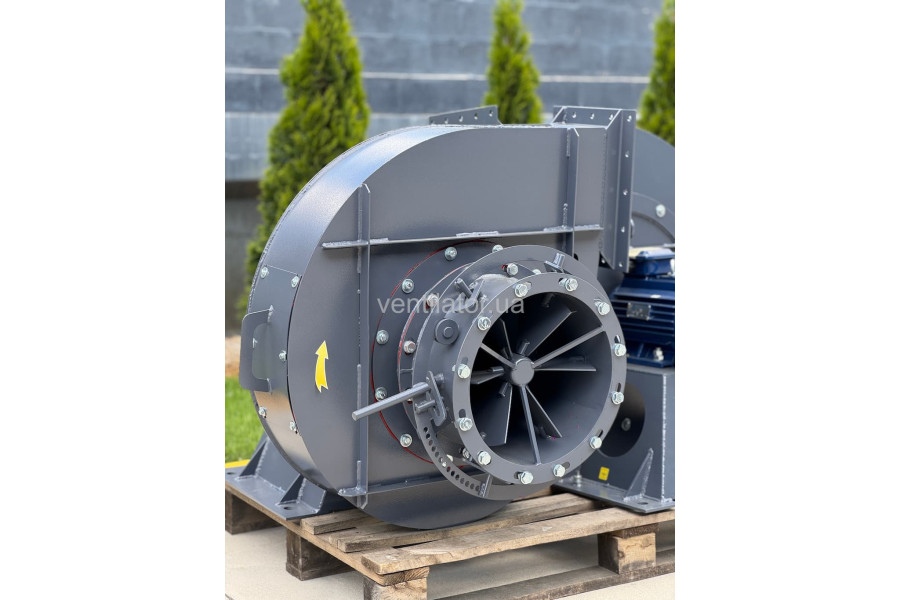

Відцентровий дуттєвий вентилятор ВДН №12,5 з ел.двигуном АІР 255 М6 37 кВт 1000 об./хв, виконання 1

Name: ВДН №12,5 з ел.двигуном АІР 255 М6 37 кВт 1000 об./хв, виконання 1
Brand: КВЗ
Price: 452992 UAH
Availability: InStock

Виробник: КВЗ

Все про товар

Опис

Характеристики

Аеродинамічні характеристики

Габаритні розміри

Відгуки 0

Популярний

ВДН №12,5 з ел.двигуном АІР 255 М6 37 кВт 1000 об./хв, виконання 1

Є в наявності

Код товару: ID16648

452 992₴

Знайшли дешевше?

Центробіжний дуттєвий вентилятор ВДН №12,5 (ВДН 95-40) з електродвигуном Електродвигун АІР 225 M6 37.0 Потужність електродвигуна кВт 1000 Об./хв загальнопромислового призначення.

Робоча точка: продуктивність 26170 м³/год при тиску 2390 Па.

Оснащений робочим колесом із загнутими назад лопатками — для підвищення ККД, зниження шуму та економії енергії.

Продуктивність, м³/год:26170

Тиск, Па:2390

Доставка

Нова Пошта

Делівері (економія 10 % від вартості доставки)

SAT

Самовивіз

Оплата

Способи оплати

Ми працюємо за безготівковим розрахунком, забезпечуючи повну прозорість та офіційне оформлення кожної операції.

Як оплатити

Одразу після оформлення замовлення менеджер КВЗ надішле вам рахунок-фактуру. Ви можете провести оплату:

Для юридичних осіб та ФОП: з розрахункового рахунку вашої компанії.

Для фізичних осіб: через будь-який банківський додаток за реквізитами (IBAN).

Індивідуальні умови

Ми цінуємо наших партнерів і готові обговорити персональні варіанти оплати у випадках, що потребують особливого підходу. Зв'яжіться з нами, щоб знайти оптимальне рішення.

Інші моделі:

ВДН №12,5 з ел.двигуном АІР 250 M4 90 кВт 1500 об./хв 410 043₴

Каталог

ВДН №12,5 з ел.двигуном АІР 255 М6 37 кВт 1000 об./хв, виконання 1

452 992₴

Опис

Призначення дуттєвих вентиляторів ВДН №12,5 (ВДН 95-40)

Відцентрові дуттьові вентилятори одностороннього всмоктування ВДН №12,5 (ВДН 95-40) призначені для подачі повітря в топкові камери котлоагрегатів котельних цехів теплових електростанцій або великих промислових котельних установок. Такими вентиляторами комплектуються котли з урівноваженою тягою паропродуктивністю від 35 до 960 т/год. Допускається застосування вентиляторів в технологічних установках різних галузей народного господарства для переміщення чистого повітря, а також в якості димотягів на газомазутних котлах з урівноваженою тягою.

Загальні відомості про дуттєві вентилятори ВДН №12,5 (ВДН 95-40)

Середнього і високого тиску
Одностороннього всмоктування
Напрямок обертання - праве і ліве
Вперед загнуті лопатки
Кількість лопаток - 16

Умови експлуатації дуттєвих вентиляторів ВДН №12,5 (ВДН 95-40)

Відцентрові дуттьові вентилятори ВДН призначені для переміщення повітря і невибухонебезпечних неагресивних газоповітряних сумішей з температурою від -30 °С до +200 °С, запиленістю до 0,1 г/м³, що не містять липких, волокнистих і абразивних включень. Розраховані на тривалий режим роботи в приміщенні і на відкритому повітрі (поза приміщенням під навісом) в умовах помірного клімату.

Конструкція дуттєвих вентиляторів ВДН №12,5 (ВДН 95-40)

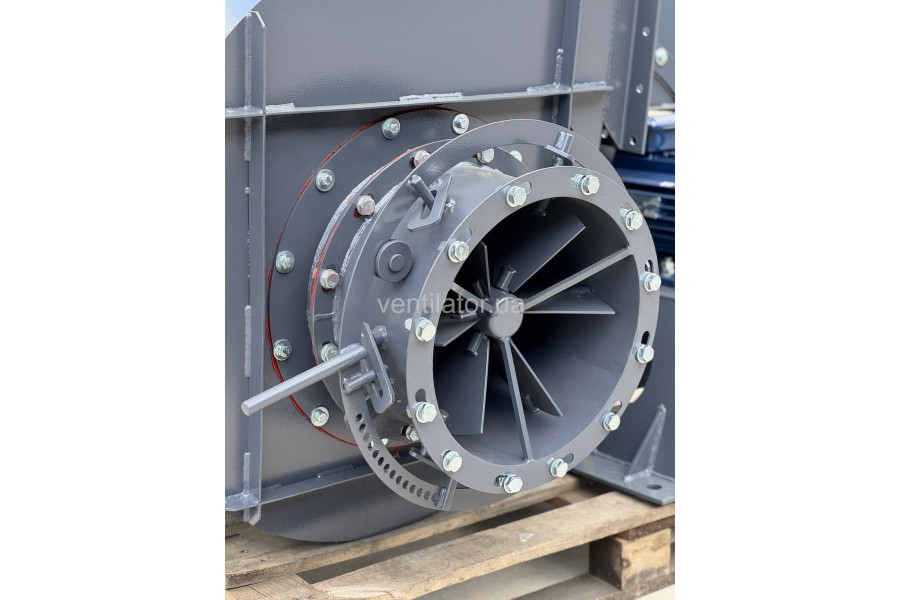

Основними вузлами вентиляторів ВДН є: робоче колесо, корпус (равлик), патрубок, що всмоктує, електродвигун, привід, рама (опора). Зварений корпус вентилятора має горизонтальний роз'єм і люк. Корпус посилений ребрами жорсткості, виконаними з швелерів.

Варіанти виготовлення дуттєвих вентиляторів ВДН №12,5 (ВДН 95-40)

Тягодуттьові машини ВДН №12,5 (ВДН 95-40) випускаються правого і лівого обертання. При правому обертанні робоче колесо обертається за годинниковою стрілкою, якщо дивитися на колесо з боку електродвигуна, при лівому обертанні - проти годинникової стрілки. Равлик ВДН №12,5 (ВДН 95-40) виготовляється з кутом розвороту від 0° до 270° через кожні 15°, при цьому ребра равлика, що заважають установці, підрізають.

Кути розвороту корпуса вентиляторів ВДН №12,5 (ВДН 95-40)

Характеристики

Основні

Модель

ВДН №12,5

Тип електродвигуна

АІР

Продуктивність, м³/год

26170

Тиск, Па

2390

Макс. температура переміщуваного повітря, °С

Межа забрудненості, мг/м3

100

Максимальний ККД, ηmax (%)

Електродвигун АІР 225 M6

Основні

Модель

АІР 225 M6

Тип електродвигуна

асинхронний

Вид

загальнопромисловий

Серія двигуна

АІР

Діаметр вала, мм

Напруга, В

220/380

Частота струму, Гц

Потужність електродвигуна кВт

37.0

Об./хв

1000

n, об./хв

980

Кліматичне виконання

У3

Клас захисту пристрою, IP

ККД, %

91,3

Коефіцієнт потужності, cosφ

0,85

Маса, кг

360

Габарит (висота осі обертання), мм

225

Споживаний номінальний струм, Iн (А)

Ставл. макс. оберт-го момента сили до ном., Мmах/Мн

2,1

Ставл. пуск. оберт-го момента сили до ном., Мпуск/Мн

2,1

Ставлення пускового струму до номінального, Iпуск/Iн

6,6

Фазність

3-фазний

Аеродинамічні характеристики ВДН №12,5 з ел.двигуном АІР 255 М6 37 кВт 1000 об./хв

Габаритні розміри ВДН №12,5 з ел.двигуном АІР 255 М6 37 кВт 1000 об./хв
