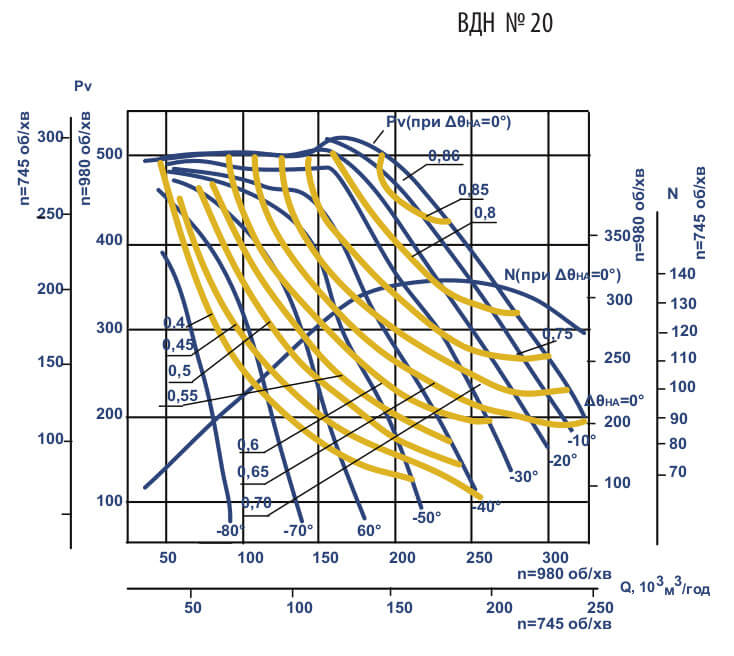

Аеродинамічні характеристики

Габаритні розміри

Відгуки 0

Питання0

Новинки

ВДН №20 з ел.двигуном ДАЗО4-400Y-6МУ1 400 кВт 1000 об./хв, виконання 3

Немає в наявності

Код товару: ID37952

договірна

Центробіжний дуттєвий вентилятор [option_values.65.value] (ВДН 95-40) з електродвигуном [el.name] [el.option_values.52.value] [el.option_values.52.name] [el.option_values.41.value] [el.option_values.41.name_short] загальнопромислового призначення.

Робоча точка: продуктивність [option_values.88.value] м³/год при тиску [option_values.89.value] Па.

Оснащений робочим колесом із загнутими назад лопатками — для підвищення ККД, зниження шуму та економії енергії.

Продуктивність, м³/год:

Тиск, Па:

Доставка

Нова Пошта

Делівері (економія 10 % від вартості доставки)

Самовивіз

ВДН №20 з ел.двигуном ДАЗО4-400Y-6МУ1 400 кВт 1000 об./хв, виконання 3

Опис

Призначення дуттєвих вентиляторів [option_values.65.value] (ВДН 95-40)

Відцентрові дуттьові вентилятори одностороннього всмоктування [option_values.65.value] (ВДН 95-40) призначені для подачі повітря в топкові камери котлоагрегатів котельних цехів теплових електростанцій або великих промислових котельних установок. Такими вентиляторами комплектуються котли з урівноваженою тягою паропродуктивністю від 35 до 960 т/год. Допускається застосування вентиляторів в технологічних установках різних галузей народного господарства для переміщення чистого повітря, а також в якості димотягів на газомазутних котлах з урівноваженою тягою.

Загальні відомості про дуттєві вентилятори [option_values.65.value] (ВДН 95-40)

Середнього і високого тиску
Одностороннього всмоктування
Напрямок обертання - праве і ліве
Вперед загнуті лопатки
Кількість лопаток - 16

Умови експлуатації дуттєвих вентиляторів [option_values.65.value] (ВДН 95-40)

Відцентрові дуттьові вентилятори ВДН призначені для переміщення повітря і невибухонебезпечних неагресивних газоповітряних сумішей з температурою від -30 °С до +200 °С, запиленістю до 0,1 г/м³, що не містять липких, волокнистих і абразивних включень. Розраховані на тривалий режим роботи в приміщенні і на відкритому повітрі (поза приміщенням під навісом) в умовах помірного клімату.

Конструкція дуттєвих вентиляторів [option_values.65.value] (ВДН 95-40)

Основними вузлами вентиляторів ВДН є: робоче колесо, корпус (равлик), патрубок, що всмоктує, електродвигун, привід, рама (опора). Зварений корпус вентилятора має горизонтальний роз'єм і люк. Корпус посилений ребрами жорсткості, виконаними з швелерів.

Варіанти виготовлення дуттєвих вентиляторів [option_values.65.value] (ВДН 95-40)

Тягодуттьові машини [option_values.65.value] (ВДН 95-40) випускаються правого і лівого обертання. При правому обертанні робоче колесо обертається за годинниковою стрілкою, якщо дивитися на колесо з боку електродвигуна, при лівому обертанні - проти годинникової стрілки. Равлик [option_values.65.value] (ВДН 95-40) виготовляється з кутом розвороту від 0° до 270° через кожні 15°, при цьому ребра равлика, що заважають установці, підрізають.

Кути розвороту корпуса вентиляторів [option_values.65.value] (ВДН 95-40)

Характеристики

Основні

Модель

Тип електродвигуна

Продуктивність, м³/год

Тиск, Па

Макс. температура переміщуваного повітря, °С

Межа забрудненості, мг/м3

Максимальний ККД, ηmax (%)

Електродвигун ДАЗО4-400Y-6МУ1

Основні

Модель

ДA3O4-400Y-6МУ1

Тип електродвигуна

асинхронний

Серія двигуна

ДАЗО4

Діаметр вала, мм

100

Напруга, В

6000

Частота струму, Гц

Потужність електродвигуна кВт

400

Об./хв

1000

Кліматичне виконання

У1

Клас захисту пристрою, IP

ККД, %

94,2

Коефіцієнт потужності, cosφ

0,85

Маса, кг

2650

Габарит (висота осі обертання), мм

400

Монтажне виконання

IM1001

Неважлива характеристика, що настроюється 1

Неважлива характеристика, що настроюється 2

2400

Споживаний номінальний струм, Iн (А)

Ставл. макс. оберт-го момента сили до ном., Мmах/Мн

2,5

Ставл. пуск. оберт-го момента сили до ном., Мпуск/Мн

1,3

Ставлення пускового струму до номінального, Iпуск/Iн

6,5

Схема виконання

тривалий S1

Фазність

3-фазний

Холодопродуктивність, кВт

ICА01A61
