ВДН №17 з ел.двигуном АІР 315 M4 200 кВт 1500 об./хв, виконання 3

Відцентровий дуттєвий вентилятор

Виробник: КВЗ
0
Все про товар
Опис
Характеристики

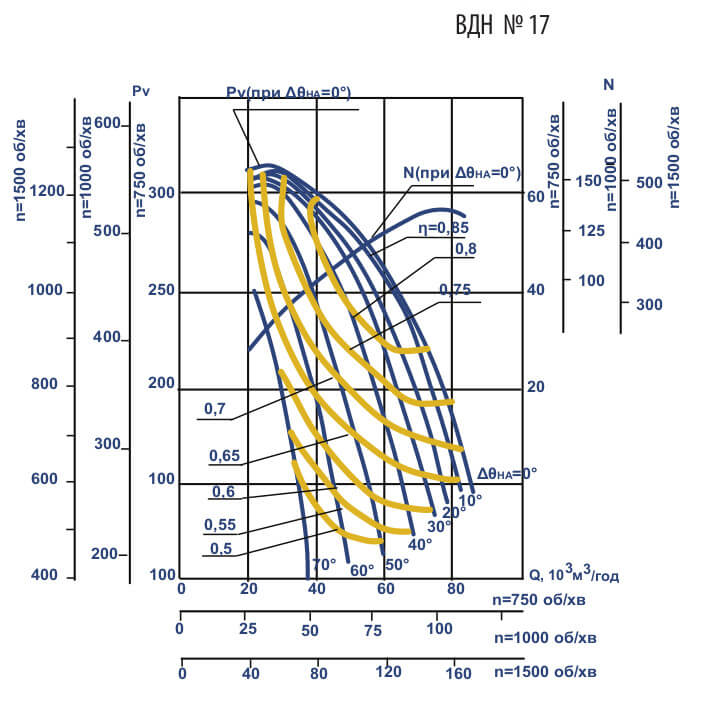

Аеродинамічні характеристики
Габаритні розміри
Відгуки 0
Питання0
Новинки
Є в наявності
Код товару: ID37949
1 428 426₴
Знайшли дешевше?

Центробіжний дуттєвий вентилятор [option_values.65.value] (ВДН 95-40) з електродвигуном [el.name] [el.option_values.52.value] [el.option_values.52.name] [el.option_values.41.value] [el.option_values.41.name_short] загальнопромислового призначення.

Робоча точка: продуктивність [option_values.88.value] м³/год при тиску [option_values.89.value] Па.

Оснащений робочим колесом із загнутими назад лопатками — для підвищення ККД, зниження шуму та економії енергії.

Продуктивність, м³/год:
Тиск, Па:
Доставка
Нова Пошта Нова Пошта
Делівері (економія 10 % від вартості доставки) Делівері (економія 10 % від вартості доставки)
Самовивіз Самовивіз
ВДН №17 з ел.двигуном АІР 315 M4 200 кВт 1500 об./хв, виконання 3
1 428 426₴
Опис

Призначення дуттєвих вентиляторів [option_values.65.value] (ВДН 95-40)

Відцентрові дуттьові вентилятори одностороннього всмоктування [option_values.65.value] (ВДН 95-40) призначені для подачі повітря в топкові камери котлоагрегатів котельних цехів теплових електростанцій або великих промислових котельних установок. Такими вентиляторами комплектуються котли з урівноваженою тягою паропродуктивністю від 35 до 960 т/год. Допускається застосування вентиляторів в технологічних установках різних галузей народного господарства для переміщення чистого повітря, а також в якості димотягів на газомазутних котлах з урівноваженою тягою.

Загальні відомості про дуттєві вентилятори [option_values.65.value] (ВДН 95-40)

  • Середнього і високого тиску
  • Одностороннього всмоктування
  • Напрямок обертання - праве і ліве
  • Вперед загнуті лопатки
  • Кількість лопаток - 16

Умови експлуатації дуттєвих вентиляторів [option_values.65.value] (ВДН 95-40)

Відцентрові дуттьові вентилятори ВДН призначені для переміщення повітря і невибухонебезпечних неагресивних газоповітряних сумішей з температурою від -30 °С до +200 °С, запиленістю до 0,1 г/м3, що не містять липких, волокнистих і абразивних включень. Розраховані на тривалий режим роботи в приміщенні і на відкритому повітрі (поза приміщенням під навісом) в умовах помірного клімату.

Конструкція дуттєвих вентиляторів [option_values.65.value] (ВДН 95-40)

Основними вузлами вентиляторів ВДН є: робоче колесо, корпус (равлик), патрубок, що всмоктує, електродвигун, привід, рама (опора). Зварений корпус вентилятора має горизонтальний роз'єм і люк. Корпус посилений ребрами жорсткості, виконаними з швелерів.

Варіанти виготовлення дуттєвих вентиляторів [option_values.65.value] (ВДН 95-40)

Тягодуттьові машини [option_values.65.value] (ВДН 95-40) випускаються правого і лівого обертання. При правому обертанні робоче колесо обертається за годинниковою стрілкою, якщо дивитися на колесо з боку електродвигуна, при лівому обертанні - проти годинникової стрілки. Равлик [option_values.65.value] (ВДН 95-40) виготовляється з кутом розвороту від 0° до 270° через кожні 15°, при цьому ребра равлика, що заважають установці, підрізають.

Кути розвороту корпуса вентиляторів [option_values.65.value] (ВДН 95-40)



Характеристики
Основні
Модель
Тип електродвигуна
Продуктивність, м³/год
Тиск, Па
Макс. температура переміщуваного повітря, °С
Межа забрудненості, мг/м3
Максимальний ККД, ηmax (%)
Електродвигун АІР 315 M4
Основні
Модель
АІР 315 М4
Тип електродвигуна
асинхронний
Вид
загальнопромисловий
Серія двигуна
АІР
Діаметр вала, мм
90
Напруга, В
380/660
Частота струму, Гц
50
Потужність електродвигуна кВт
200.0
Об./хв
1500
n, об./хв
1480
Кліматичне виконання
У3
Клас захисту пристрою, IP
54
ККД, %
95
Коефіцієнт потужності, cosφ
0,89
Маса, кг
1243
Габарит (висота осі обертання), мм
315
Споживаний номінальний струм, Iн (А)
369
Ставл. макс. оберт-го момента сили до ном., Мmах/Мн
2,4
Ставл. пуск. оберт-го момента сили до ном., Мпуск/Мн
2,2
Ставлення пускового струму до номінального, Iпуск/Iн
6,4
Фазність
3-фазний
