ВД №3,5 з ел.двигуном АІР 90 L2 3 кВт 1500 об./хв, виконання 1

Дуттєвий вентилятор ВД №3,5 серії з електродвигуном [el.name] [el.option_values.52.value] [el.option_values.52.name] [el.option_values.41.value] [el.option_values.41.name_short], виготовлений з вуглецевої сталі

Відцентрові дуттєві вентилятори одностороннього всмоктування ВД №3,5 призначені для подачі повітря в топкові камери котлоагрегатів котельних цехів ТЕС або великих промислових котелень. Вентилятори застосовуються з котлами з урівноваженою тягою паропродуктивністю 1–25 т/год, а також із газомазутними водогрійними котлами теплопродуктивністю 0,5–16 Гкал/год. Також можуть використовуватись у технологічних установках для подачі чистого повітря або як димотяги для котлів з урівноваженою тягою.

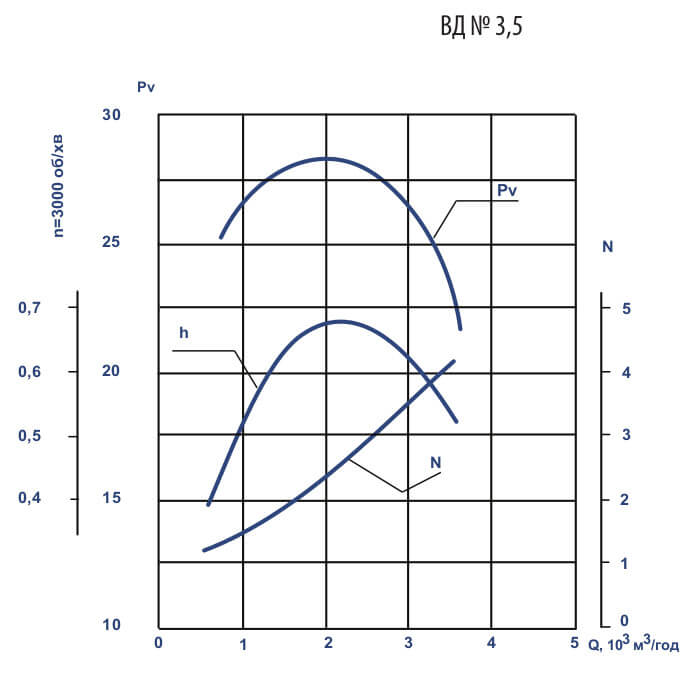

Загальні відомості про дуттєві вентилятори ВД №3,5

• Середнього та високого тиску
• Одностороннього всмоктування
• Лопатки загнуті вперед
• Кількість лопаток — 32
• Напрямок обертання — праве або ліве
• Поворот корпуса — від 0° до 360° (крок 15°)
• Схема виконання №1 — робоче колесо на валу електродвигуна
• Схема виконання №3 — привід через проміжний вал

Умови експлуатації дуттєвих вентиляторів ВД №3,5

Призначені для переміщення повітря та неагресивних газоповітряних сумішей з температурою від -30 °C до +200 °C, запиленістю до 0,1 г/м³, без липких, волокнистих або абразивних включень. Придатні для тривалої роботи всередині приміщень або на відкритому повітрі під навісом у помірному кліматі.

Конструкція дуттєвих вентиляторів ВД №3,5

Основні вузли: робоче колесо, корпус (равлик), всмоктуючий патрубок, електродвигун, привід, опора. Двигун з колесом встановлені на П-подібній рамі, яка кріпиться до фундаменту болтами. Корпус — зварна конструкція з обичайки та боковин. Всмоктуючий патрубок циліндричної форми кріпиться болтами до корпусу.

За домовленістю із замовником вентилятор може додатково комплектуватись всмоктуючим карманом із лопатевим спрямувальним апаратом. Він змінює напрямок потоку на 90°, стабілізує його та підвищує ККД вентилятора. Керування апаратом здійснюється вручну або за допомогою виконавчого механізму.

Варіанти виготовлення дуттєвих вентиляторів ВД №3,5

Вентилятори виготовляються з правим або лівим обертанням. При правому обертанні колесо обертається за годинниковою стрілкою (якщо дивитись з боку двигуна), при лівому — проти. Корпус (равлик) виготовляється з кутом розвороту від 0° до 270° з кроком 15°; зайві ребра, що заважають монтажу, видаляються.

Кути розвороту корпуса вентиляторів ВД №3,5
