ВД №20 з ел.двигуном ДАЗО4-13-55-8У1 400 кВт 750 об./хв, виконання 3

Name: ВД №20 з ел.двигуном ДАЗО4-13-55-8У1 400 кВт 750 об./хв, виконання 3
Brand: КВЗ
Price: 1700127 UAH
Availability: OutOfStock

Відцентровий дуттєвий вентилятор

Виробник: КВЗ

Все про товар

Опис

Характеристики

Аеродинамічні характеристики

Відгуки 0

Питання0

Новинки

ВД №20 з ел.двигуном ДАЗО4-13-55-8У1 400 кВт 750 об./хв, виконання 3

Під замовлення

Код товару: ID37945

1 700 127₴

Тягодуттєвий відцентровий вентилятор ВД №20

Призначений для переміщення повітря та газоповітряних сумішей з температурою від -30 °C до +80 °C, із запиленістю не більше ніж 0,1 г/м³, без липких, волокнистих і абразивних включень.

Продуктивність: 106000 м³/год
Повний тиск: 4990 Па

Лопатки загнуті вперед

Продуктивність, м³/год:106000

Тиск, Па:4990

Об./хв:730

Доставка

Нова Пошта

Делівері (економія 10 % від вартості доставки)

Самовивіз

ВД №20 з ел.двигуном ДАЗО4-13-55-8У1 400 кВт 750 об./хв, виконання 3

1 700 127₴

Опис

Дуттєвий вентилятор ВД №20 серії з електродвигуном [el.name] [el.option_values.52.value] [el.option_values.52.name] [el.option_values.41.value] [el.option_values.41.name_short], виготовлений з вуглецевої сталі

Відцентрові дуттєві вентилятори одностороннього всмоктування ВД №20 призначені для подачі повітря в топкові камери котлоагрегатів котельних цехів ТЕС або великих промислових котелень. Вентилятори застосовуються з котлами з урівноваженою тягою паропродуктивністю 1–25 т/год, а також із газомазутними водогрійними котлами теплопродуктивністю 0,5–16 Гкал/год. Також можуть використовуватись у технологічних установках для подачі чистого повітря або як димотяги для котлів з урівноваженою тягою.

Загальні відомості про дуттєві вентилятори ВД №20

Середнього та високого тиску
Одностороннього всмоктування
Лопатки загнуті вперед
Кількість лопаток — 32
Напрямок обертання — праве або ліве
Поворот корпуса — від 0° до 360° (крок 15°)
Схема виконання №1 — робоче колесо на валу електродвигуна
Схема виконання №3 — привід через проміжний вал

Умови експлуатації дуттєвих вентиляторів ВД №20

Призначені для переміщення повітря та неагресивних газоповітряних сумішей з температурою від -30 °C до +200 °C, запиленістю до 0,1 г/м³, без липких, волокнистих або абразивних включень. Придатні для тривалої роботи всередині приміщень або на відкритому повітрі під навісом у помірному кліматі.

Конструкція дуттєвих вентиляторів ВД №20

Основні вузли: робоче колесо, корпус (равлик), всмоктуючий патрубок, електродвигун, привід, опора. Двигун з колесом встановлені на П-подібній рамі, яка кріпиться до фундаменту болтами. Корпус — зварна конструкція з обичайки та боковин. Всмоктуючий патрубок циліндричної форми кріпиться болтами до корпусу.

За домовленістю із замовником вентилятор може додатково комплектуватись всмоктуючим карманом із лопатевим спрямувальним апаратом. Він змінює напрямок потоку на 90°, стабілізує його та підвищує ККД вентилятора. Керування апаратом здійснюється вручну або за допомогою виконавчого механізму.

Варіанти виготовлення дуттєвих вентиляторів ВД №20

Вентилятори виготовляються з правим або лівим обертанням. При правому обертанні колесо обертається за годинниковою стрілкою (якщо дивитись з боку двигуна), при лівому — проти. Корпус (равлик) виготовляється з кутом розвороту від 0° до 270° з кроком 15°; зайві ребра, що заважають монтажу, видаляються.

Кути розвороту корпуса вентиляторів ВД №20

Характеристики

Основні

Модель

ВД №20

Тип електродвигуна

ДАЗО

Продуктивність, м³/год

106000

Тиск, Па

4990

Об./хв

730

Макс. температура переміщуваного повітря, °С

Межа забрудненості, мг/м3

100

Маса, кг

7906

Ектродвигун ДАЗО4-13-55-8У1

Основні

Модель

ДАЗО4-13-55-8У1

Тип електродвигуна

асинхронний

Серія двигуна

ДАЗО4

Діаметр вала, мм

890

Напруга, В

6000

Частота струму, Гц

Потужність електродвигуна кВт

400

Об./хв

750

Кліматичне виконання

У1

Клас захисту пристрою, IP

ККД, %

93,8

Коефіцієнт потужності, cosφ

0,81

Маса, кг

3450

Габарит (висота осі обертання), мм

1180

Монтажне виконання

IM1001

Неважлива характеристика, що настроюється 2

5200

Споживаний номінальний струм, Iн (А)

50,5

Ставл. макс. оберт-го момента сили до ном., Мmах/Мн

2,3

Ставл. пуск. оберт-го момента сили до ном., Мпуск/Мн

1,2

Ставлення пускового струму до номінального, Iпуск/Iн

6,0

Схема виконання

тривалий S1

Фазність

3-фазний

Холодопродуктивність, кВт

ICO1A61

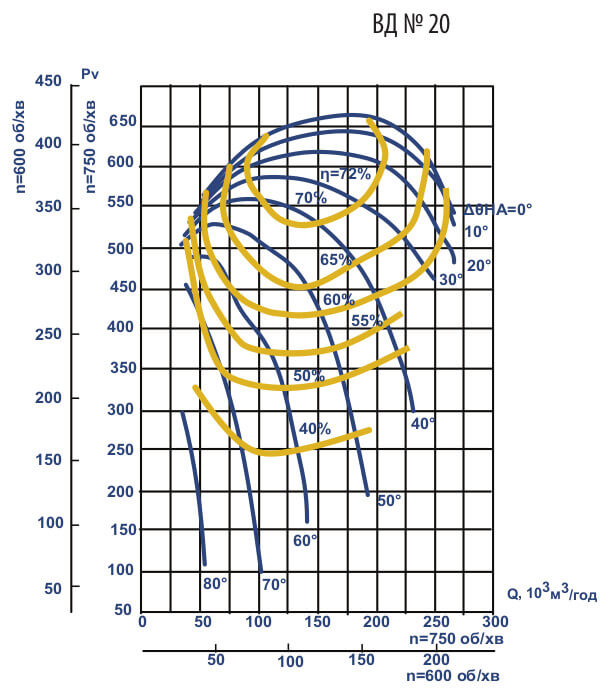

Аеродинамічні характеристики ВД №20 з ел.двигуном ДАЗО4-13-55-8У1 400 кВт 750 об./хв
