ВЦП 7-40 №8 з ел.двигуном АІР 180 S4 22 кВт 1500 об./хв, виконання 5

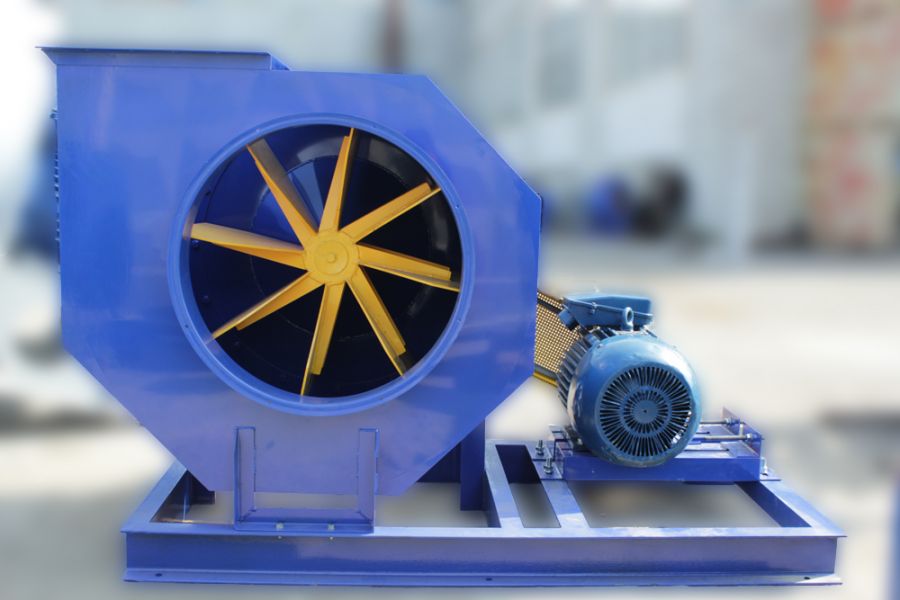

Вентилятор відцентровий (радіальний) пиловий серії ВЦП 7-40 №8 (ВЦП 130‑38) та Електродвигун АІР 180 S4 22.0 кВт 1500 об./хв, виконаний за схемою виконання № 5 з використанням клинопасової передачі, виготовлений з вуглецевої сталі.

Даний вентилятор призначений для переміщення вибухобезпечних неабразивних пилогазоповітряних сумішей, що мають температуру повітря не вище 80 °C, агресивність яких по відношенню до вуглецевої сталі звичайної якості не вище агресивності повітря, що не містить липких речовин і волокнистих матеріалів. Вміст механічних домішок у переміщуваному середовищі до 1000000 мг/м³ (1 кг/м³).

Вентилятор пиловий ВЦП 7-40 №8 (ВЦП 130‑38) призначений для видалення стружки та металевого пилу від верстатів, у санітарно-технічних і виробничих цілях у стаціонарних умовах.

Загальні відомості про пилові вентилятори ВЦП 7-40 №8 з ел.двигуном АІР 180 S4 22 кВт 1500 об./хв (ВЦП 130‑38):

• одностороннього всмоктування
• корпус спіральний поворотний
• вперед загнуті лопатки
• кількість лопаток – 6 шт.
• напрямок обертання – праве і ліве
• схема виконання – № 5 (клинопасове виконання) з використанням клинопасової передачі (клинові ремені, ведучий і ведений шківи)
• матеріал виготовлення – вуглецева сталь

Сфера застосування вентилятора ВЦП 7-40 №8 з ел.двигуном АІР 180 S4 22 кВт 1500 об./хв (ВЦП 130‑38):

• в системах пилеочистних установок
• в системах пневмотранспорту
• для видалення деревного пилу і стружки від деревообробних верстатів
• для видалення металевого пилу і стружки від металообробних верстатів
• в інших санітарно-технічних і виробничих цілях

Варіанти виготовлення вентиляторів ВЦП 7-40 №8:

• з вуглецевої сталі
• з нержавіючої сталі
• з різнорідних металів

Пристрій вентилятора ВЦП 7-40 №8 (ВЦП 130‑38), основні складові та принцип роботи:

Спіральний корпус — нероз’ємна конструкція.

До передньої стінки кріпиться циліндричний вхідний патрубок із фланцем. Вихідний патрубок приварений до корпусу. Зазор між патрубком і робочим колесом регулюється.

Робоче колесо зварне, із 6 радіально загнутих лопаток, ступицею та двома зірочками.

Електродвигун АІР 180 S4 22.0 Потужність електродвигуна кВт 1500 Об./хв

Електродвигун Електродвигун АІР 180 S4 — загальнопромисловий асинхронний трифазний двигун з короткозамкненим ротором, призначений для роботи від мережі частотою 50 Гц напругою 220/380 В. Номінальна швидкість — 1500 об/хв. Габарит (висота осі) — 180 мм; діаметр валу — 55 мм; потужність — 22.0 кВт; кліматичне виконання — У3; IP — 54. Корпус двигунів АІР від 1,5 кВт відливається з сірого чавуну; за замовленням може бути зі силумінового сплаву.

Привід від двигуна — через клиноремінну передачу. Шківи та ремені закриті огородженням.

Корпус вентилятора і двигун змонтовані на загальній рамі зі швелерів і куточків. Рама має отвори для фундаментного кріплення.

Робоче колесо і шківи закріплені призматичними шпонками; осьове зміщення — торцевими шайбами й болтами.

Пилогазоповітряна суміш надходить через вхідний патрубок, захоплюється колесом і по корпусу відводиться у вихідний патрубок.

Корпус (обичайка) ВЦП 7-40 №8

Положення корпусу радіальних вентиляторів правого (ПР) і лівого (ЛІВ) обертання (вид з боку всмоктувального отвору).
