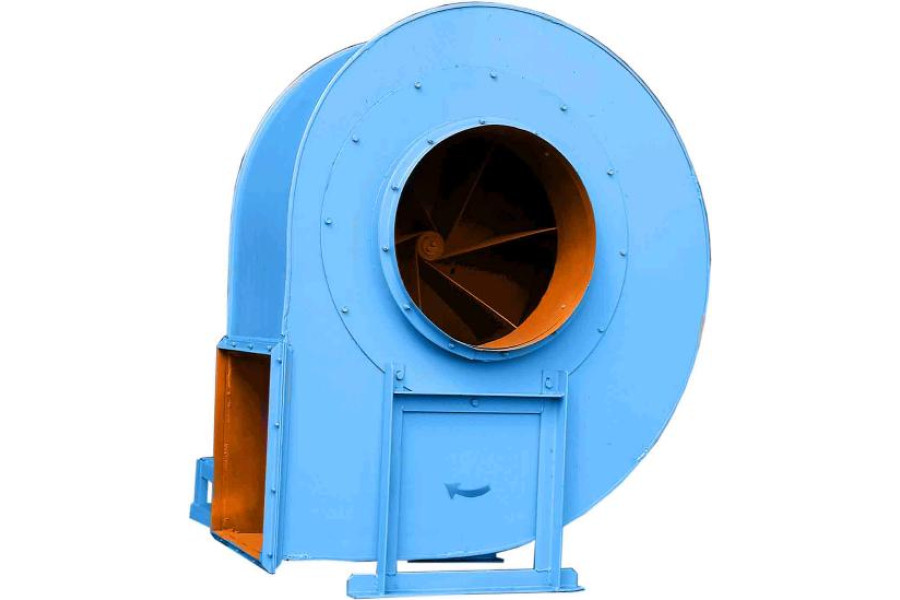

ВЦП 6-46 №5 з ел.двигуном АІР 180 S2 22 кВт 3000 об./хв, виконання 5

Вентилятор серії ВЦП 6-46 №5 (ВЦП 115-52), та Електродвигун АІР 180 S2 22.0 кВт 3000 об./хв., виконаний за схемою виконання № 5 з використанням клинопасової передачі, виготовлений з вуглецевої сталі.

Даний вентилятор призначений для переміщення вибухобезпечних неабразивних пилогазоповітряних сумішей, що мають температуру повітря не вище 80 °С, агресивність яких по відношенню до вуглецевої сталі звичайної якості не вище агресивності повітря, що не містять липких речовин і волокнистих матеріалів. Вміст механічних домішок у переміщуваному середовищі до 1000000 мг/м ³ (1 кг/м³). Вентилятор ВЦП 6-46 №5 (ВЦП 115-52) призначений для видалення стружки, металевого пилу від верстатів, в санітарно-технічних і виробничих цілях в стаціонарних умовах.

Загальні відомості про пилові вентилятори ВЦП 6-46 №5 з ел.двигуном АІР 180 S2 22 кВт 3000 об./хв (ВЦП 115-52):

• одностороннього всмоктування;
• корпус спіральний поворотний;
• радіальні прямі лопатки;
• кількість лопаток - 8 шт.;
• напрямок обертання - праве і ліве;
• матеріал виготовлення: вуглецева сталь;
• схеми виконання 5 з використанням клинопасової передачі (клинові ремені, ведучий і ведомий шківи)

Сфера застосування пилових вентиляторів ВЦП 6-46 №5 з ел.двигуном АІР 180 S2 22 кВт 3000 об./хв (ВЦП 115-52):

• в системах пилеочистних установок;
• в системах пневмотранспорту;
• для видалення деревного пилу і стружки від деревообробних верстатів;
• для видалення металевого пилу і стружки від металообробних верстатів;
• інших санітарно-технічних і виробничих цілях.

Варіанти виготовлення відцентрових вентиляторів ВЦП 6-46 №5 (ВЦП 115-52):

• з вуглецевої сталі;
• з нержавіючої сталі;
• з різнорідних металів.

Пристрій пилового вентилятора ВЦП 6-46 №5 (ВЦП 115-52) і основні складальні одиниці:

• робоче колесо;
• корпус спіральний;
• Електродвигун АІР 180 S2;
• патрубок вхідний;
• підшипниковий вузол (ходова частина);
• станина;
• рама;
• клинопасова передача: клинові ремені, ведучий і ведомий шківи;
• роликові направляючі з натяжним пристроєм;
• огорожа клинопасової передачі.

Робоче колесо вентилятора ВЦП 6-46 №5 (ВЦП 115-52)

Колесо робоче зварне, складається з 8 радіально розташованих прямих лопаток, ступиці і двох зірочок.

Корпус спіральний вентилятора високого тиску ВЦП 6-46 №5 (ВЦП 115-52)

Спіральний корпус являє собою нероз'ємну конструкцію. До передньої стінки корпусу кріпиться циліндричний вхідний патрубок з фланцем. Вихідний патрубок приварений до корпусу. Зазор між вхідним патрубком і робочим колесом регулюється.

Електродвигун АІР 180 S2 - загальнопромисловий асинхронний трифазний двигун з короткозамкненим ротором, призначений для роботи від мережі частотою змінного струму 50 Гц напругою 220/380 В. У електродвигуна Електродвигун АІР 180 S2 номінальна швидкість обертання 3000 оборотів в хвилину. Габарит (висота осі обертання): 180 мм; діаметр валу: 48 мм; потужність в кВт: 22.0; кліматичне виконання: У3; ІР: 54.

Привід вентилятора здійснюється від двигуна через клиноременную передачу. Шківи та ремені передачі закриті огородженням. Корпус вентилятора і двигун змонтовані на загальній рамі, яка являє собою зварену конструкцію, виконану з швелерів і куточків. На рамі є отвори для установки на фундамент. Робоче колесо і шківи посаджені на призматичні шпонки, зміщення їх уздовж осі валу попереджається за допомогою торцевих, стопорних шайб і болтів. Пилогазоповітряна суміш надходить через вхідний патрубок вентилятора, захоплюється робочим колесом і по спіральному корпусу відводиться у вихідний патрубок.

Положення корпусу радіальних вентиляторів правого (ПР) і лівого (ЛІВ) обертання, вид з боку всмоктувального отвору:
