ВЦП 6-46 №4 з ел.двигуном АІР 80 A4 1,1 кВт 1500 об./хв, виконання 1

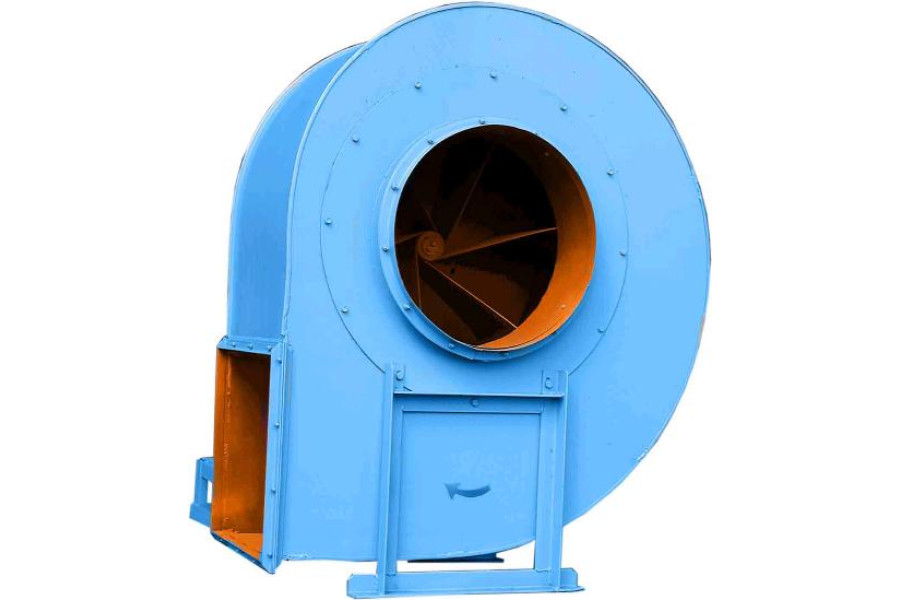

Центробіжний (радіальний) пиловий вентилятор серії ВЦП 6-46 №4  (ВЦП 115-52), виконаний за схемою виконання № 1, робоче колесо безпосередньо встановлене на валу електродвигуна, виготовлений із вуглецевої сталі та Електродвигун АІР 80 A4 1.1 кВт 1500 об./хв.

Даний вентилятор призначений для переміщення вибухобезпечних неабразивних пилогазоповітряних сумішей, що мають температуру повітря не вище 80 °С, агресивність яких по відношенню до вуглецевої сталі звичайної якості не вище агресивності повітря, що не містять липких речовин і волокнистих матеріалів. Вміст механічних домішок у переміщуваному середовищі до 100000 мг/м ³ (1 кг/м³). Вентилятор ВЦП 6-46 №4 (ВЦП 115-52) призначений для видалення стружки, металевого пилу від верстатів, в санітарно-технічних і виробничих цілях в стаціонарних умовах.

Загальні відомості про пилові вентилятори ВЦП 6-46 №4 з ел.двигуном АІР 80 A4 1,1 кВт 1500 об./хв (ВЦП 115-52):

• одностороннього всмоктування;
• корпус спіральний поворотний;
• радіальні прямі лопатки;
• кількість лопаток - 8 шт.;
• напрямок обертання - праве і ліве;
• матеріал виготовлення: вуглецева сталь;
• схеми виконання № 1 - робоче колесо на валу двигуна:

Сфера застосування пилових вентиляторів ВЦП 6-46 №4 з ел.двигуном АІР 80 A4 1,1 кВт 1500 об./хв (ВЦП 115-52):

• в системах пилеочистних установок;
• в системах пневмотранспорту;
• для видалення деревного пилу і стружки від деревообробних верстатів;
• для видалення металевого пилу і стружки від металообробних верстатів;
• інших санітарно-технічних і виробничих цілях.

Варіанти виготовлення відцентрових вентиляторів ВЦП 6-46 №4 (ВЦП 115-52):

• з вуглецевої сталі;
• з нержавіючої сталі;
• з різнорідних металів.

Пристрій пилового вентилятора ВЦП 6-46 №4 (ВЦП 115-52) і основні складальні одиниці:

• робоче колесо;
• корпус спіральний;
• Електродвигун АІР 80 A4;
• патрубок вхідний;
• підшипниковий вузол (ходова частина);
• станина;
• рама;
• клинопасова передача: клинові ремені, ведучий і ведомий шківи

Робоче колесо вентилятора ВЦП 6-46 №4 (ВЦП 115-52)

Колесо робоче зварне, складається з 8 радіально розташованих прямих лопаток, ступиці і двох зірочок.

Корпус спіральний вентилятора високого тиску ВЦП 6-46 №4 (ВЦП 115-52)

Спіральний корпус являє собою нероз'ємну конструкцію. До передньої стінки корпусу кріпиться циліндричний вхідний патрубок з фланцем. Вихідний патрубок приварений до корпусу. Зазор між вхідним патрубком і робочим колесом регулюється.

Електродвигун АІР 80 A4 - загальнопромисловий асинхронний трифазний двигун з короткозамкненим ротором, призначений для роботи від мережі частотою змінного струму 50 Гц напругою 220/380 В. У електродвигуна Електродвигун АІР 80 A4 номінальна швидкість обертання 1500 оборотів в хвилину. Габарит (висота осі обертання): 80 мм; діаметр валу: 22 мм; потужність в кВт: 1.1; кліматичне виконання: У3; ІР: 54.

Положення корпусу радіальних вентиляторів правого (ПР) і лівого (ЛІВ) обертання, вид з боку всмоктувального отвору:
