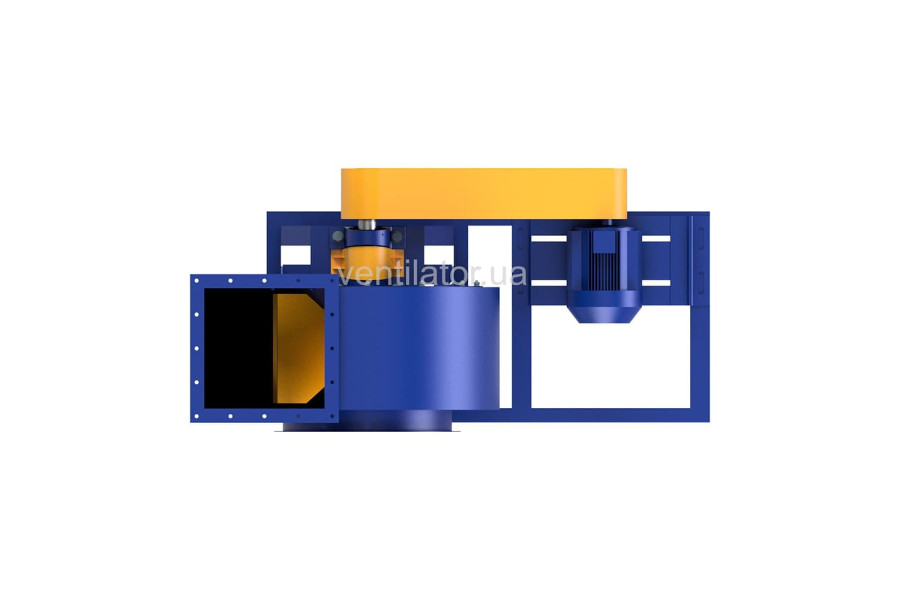

ВЦП 6-45 №6,3 з ел.двигуном АІР 160 S4 15 кВт 1500 об./хв, виконання 5

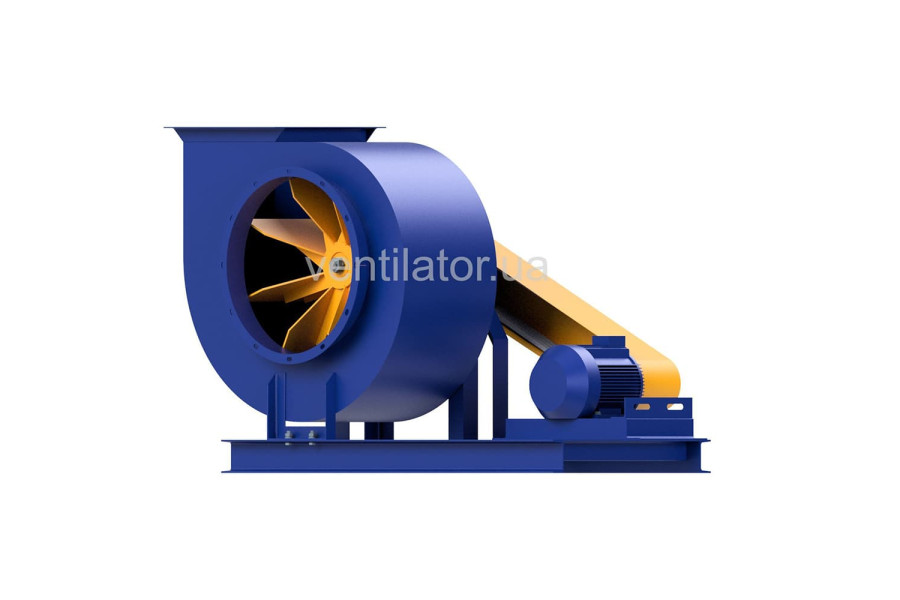

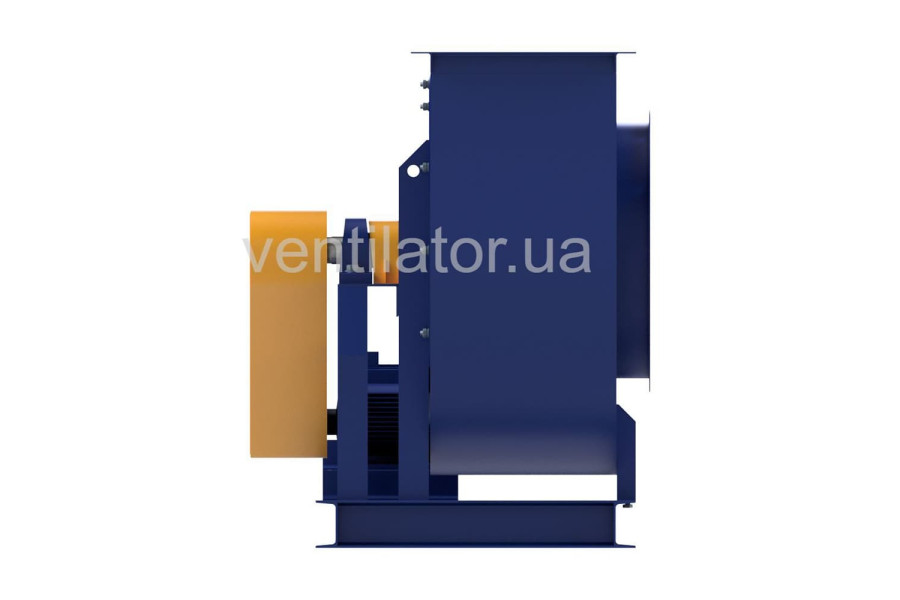

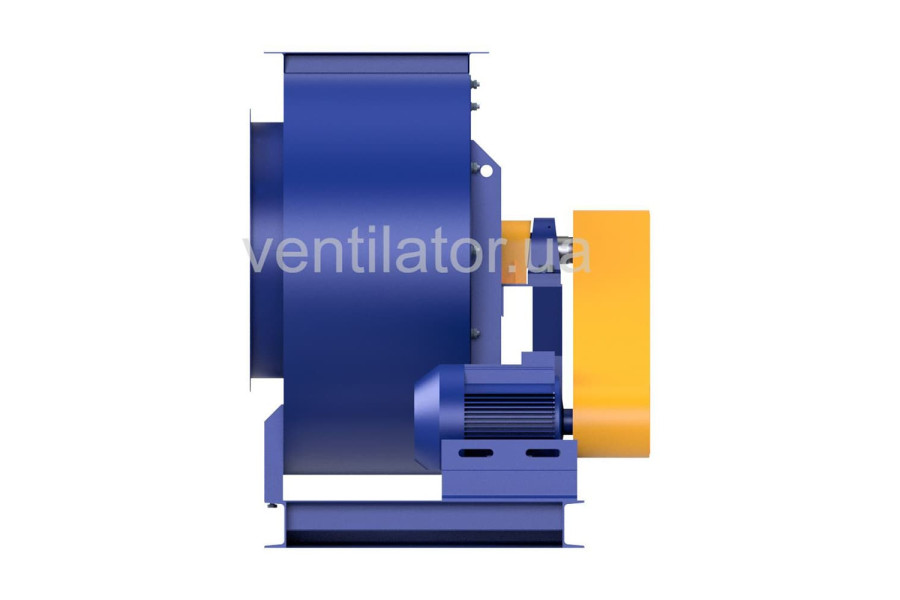

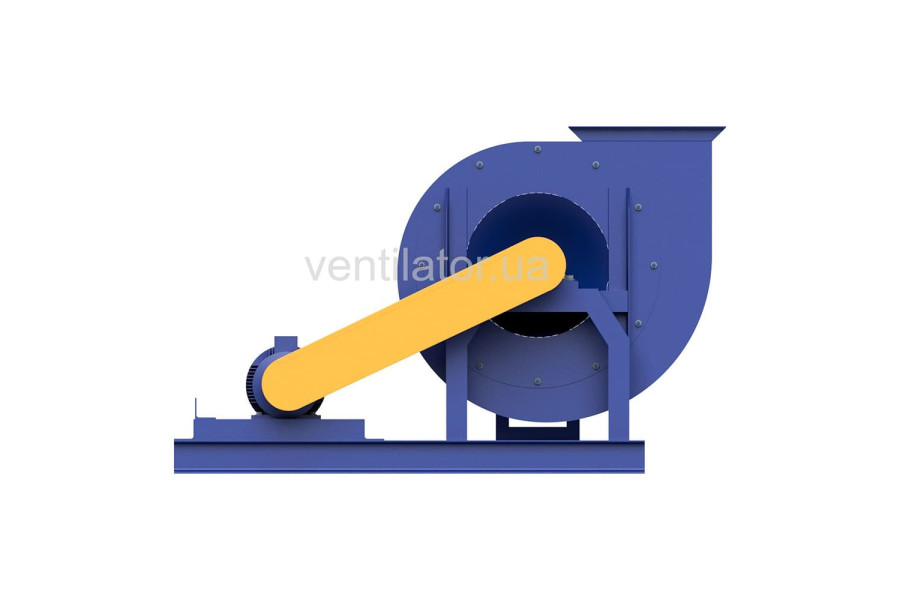

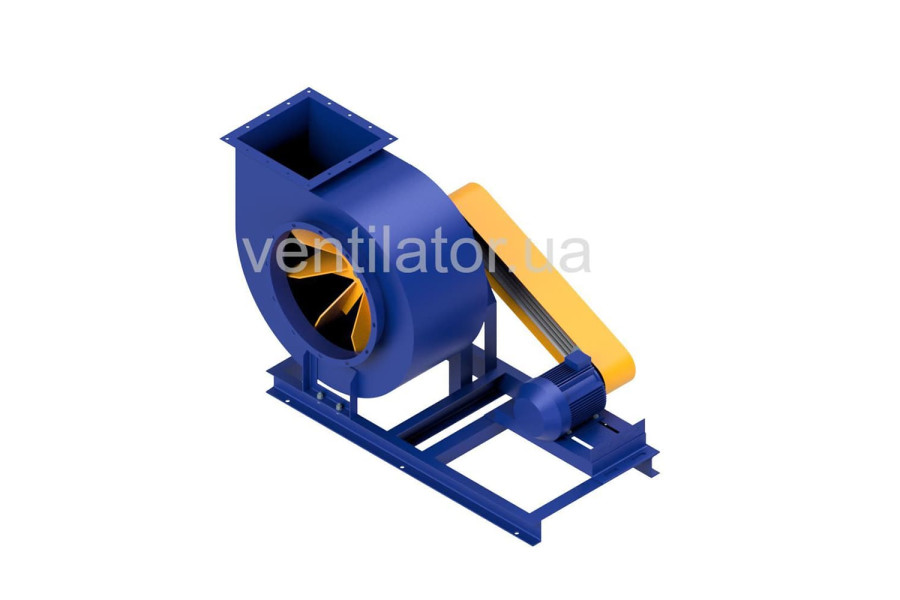

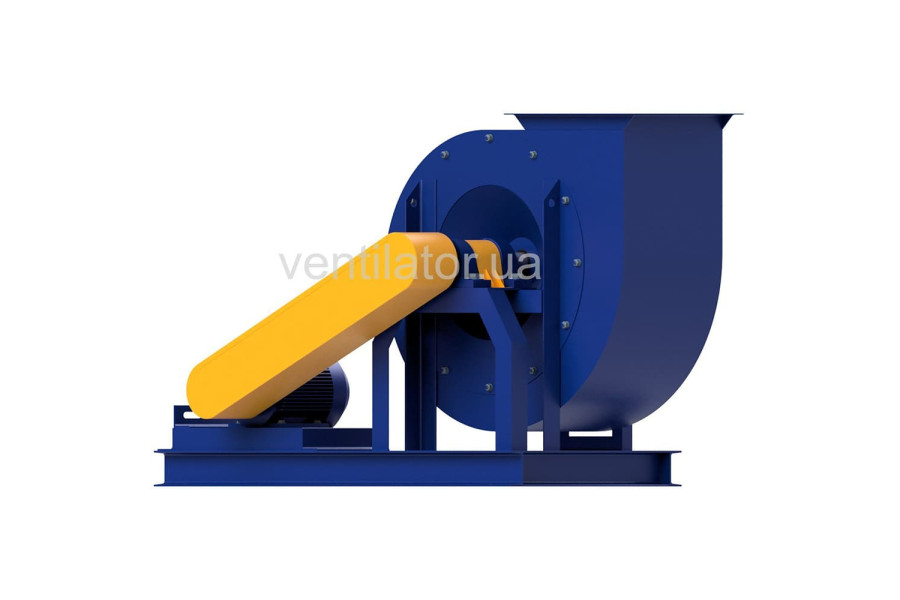

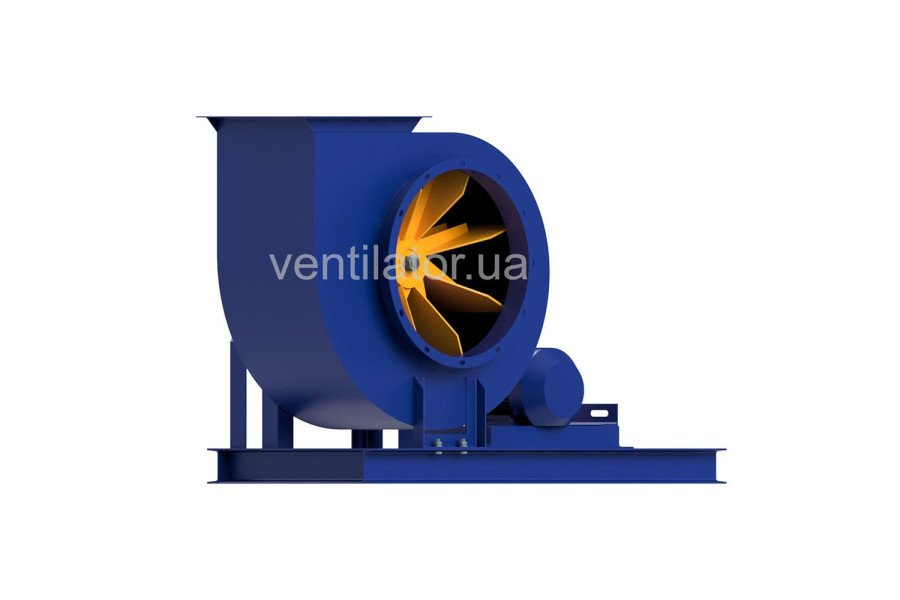

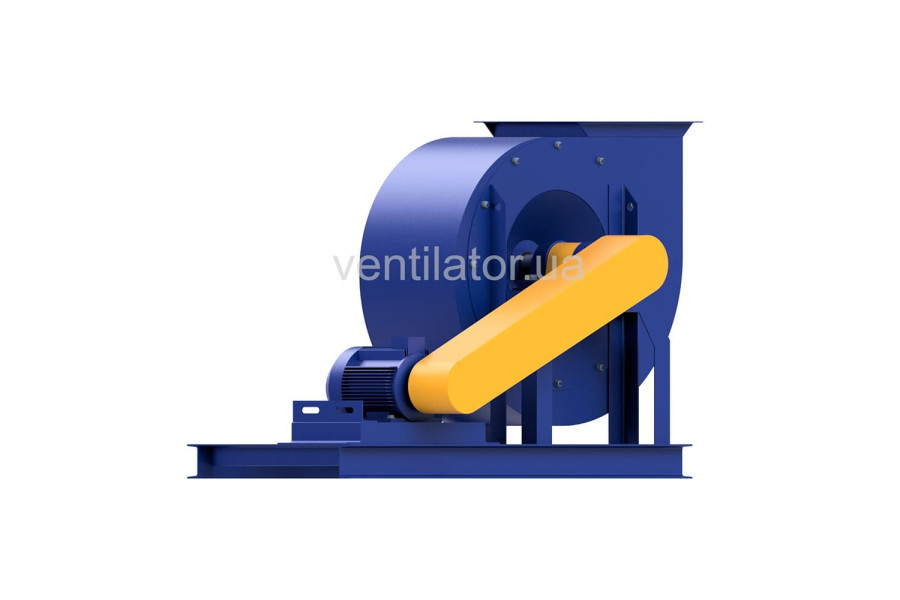

Центробіжний (радіальний) пиловий вентилятор серії ВЦП 6-45 №6,3  (ВЦП 109-47)  з Електродвигун АІР 160 S4 15.0 кВт 1500 об./хв, виконаний за схемою № 5 з клиноременною передачею, виготовлений з вуглецевої сталі.

Загальні відомості про пилові вентилятори ВЦП 6-45 №6,3 з ел.двигуном АІР 160 S4 15 кВт 1500 об./хв (ВЦП 109‑47):

• одностороннього всмоктування;
• спіральний поворотний корпус;
• радіальні прямі лопатки;
• кількість лопаток – 8 шт.;
• напрямок обертання – праве та ліве;
• схема виконання № 5 – з клиноременною передачею;
• матеріал виготовлення – вуглецева сталь;

Сфера застосування пилових вентиляторів ВЦП 6-45 №6,3 з ел.двигуном АІР 160 S4 15 кВт 1500 об./хв (ВЦП 109‑47):

• в системах пилеочисних установок;
• в системах пневмотранспорту;
• для видалення деревного пилу й стружки від деревообробних верстатів;
• для видалення металевого пилу й стружки від металообробних верстатів;
• в інших санітарно‑технічних і виробничих цілях.

Варіанти виготовлення відцентрових вентиляторів ВЦП 6-45 №6,3:

• з вуглецевої сталі;
• з нержавіючої сталі;
• з різнорідних металів.

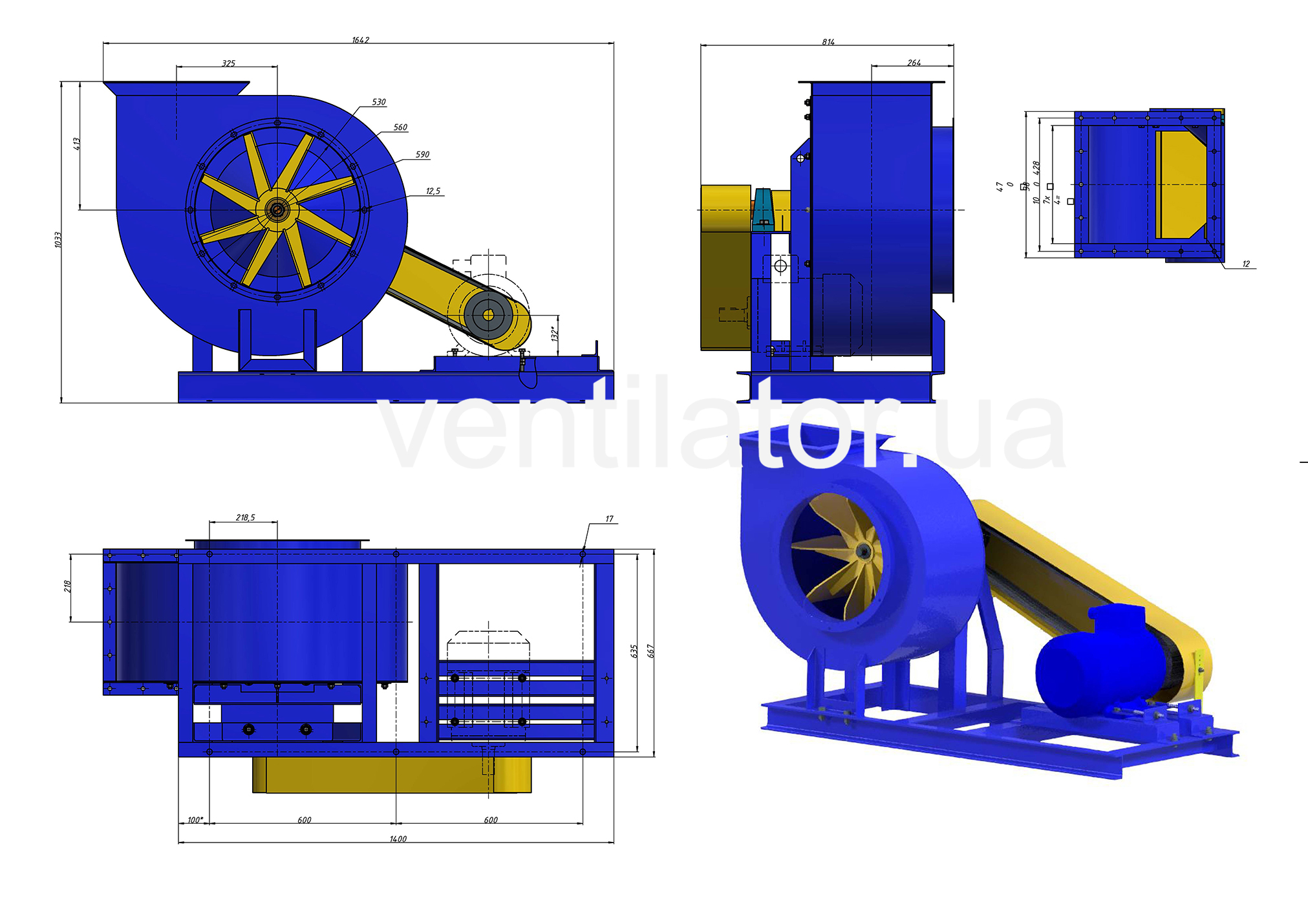

Пристрій пилового вентилятора ВЦП 6-45 №6,3 (ВЦП 109‑47), основні складові одиниці і принцип роботи:

Корпус (обичайка) ВЦП 6-45 №6,3

Спіральний корпус є нероз’ємною конструкцією. До передньої стінки корпусу кріпиться циліндричний вхідний патрубок з фланцем. Вихідний патрубок приварений до корпусу. Зазор між вхідним патрубком і робочим колесом регулюється.

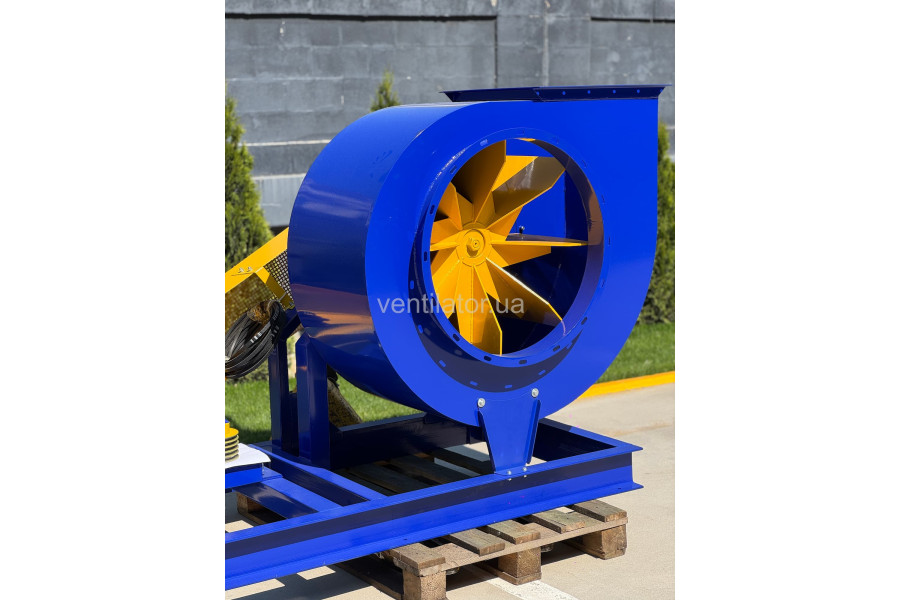

Робоче колесо вентилятора ВЦП 6-45 №6,3 (ВЦП 109‑47)

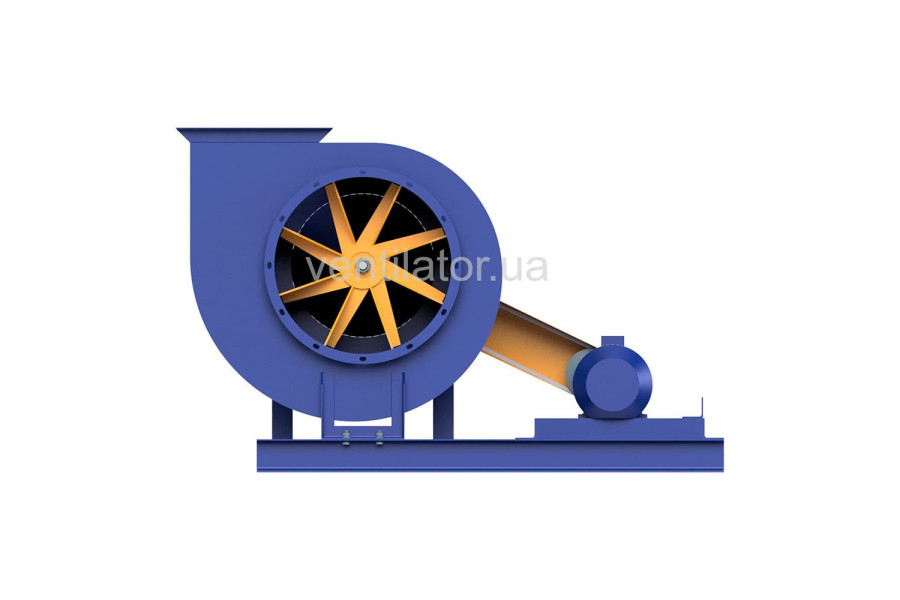

Колесо робоче зварне, складається з 8 радіально розташованих прямих лопаток, ступиці і двох зірочок.

Електродвигун АІР 160 S4 15.0 Потужність електродвигуна кВт 1500 Об./хв

Електродвигун АІР 160 S4 – загальнопромисловий асинхронний трифазний двигун із короткозамкненим ротором, призначений для роботи від мережі частотою змінного струму 50 Гц напругою 220/380 В. Номінальна швидкість двигуна – 1500 об/хв. Габарит (висота осі обертання): 160 мм; діаметр валу: 48 мм; потужність: 15.0 кВт; кліматичне виконання: У3; ІР: 54. Корпус двигунів АІР від 1,5 кВт виготовляється з сірого чавуну для підвищеної надійності. За запитом двигун Електродвигун АІР 160 S4 може бути виготовлений із корпусом із силумінового сплаву.

Вентилятори ВЦП 6-45 №6,3 (ВЦП 109‑47) випускаються з правим та лівим напрямом обертання. Напрям обертання визначається з боку вхідного патрубка: за годинниковою стрілкою – правий; проти годинникової стрілки – лівий. Принцип роботи полягає в передачі енергії обертання від двигуна через вал на робоче колесо, завдяки чому повітряна суміш, що надходить у канали між лопатками, під дією відцентрової сили рухається до периферії й прямує в вихідну частину корпусу.

Положення корпусу радіальних вентиляторів правого (ПР) і лівого (ЛІВ) обертання, вид з боку всмоктувального отвору:
