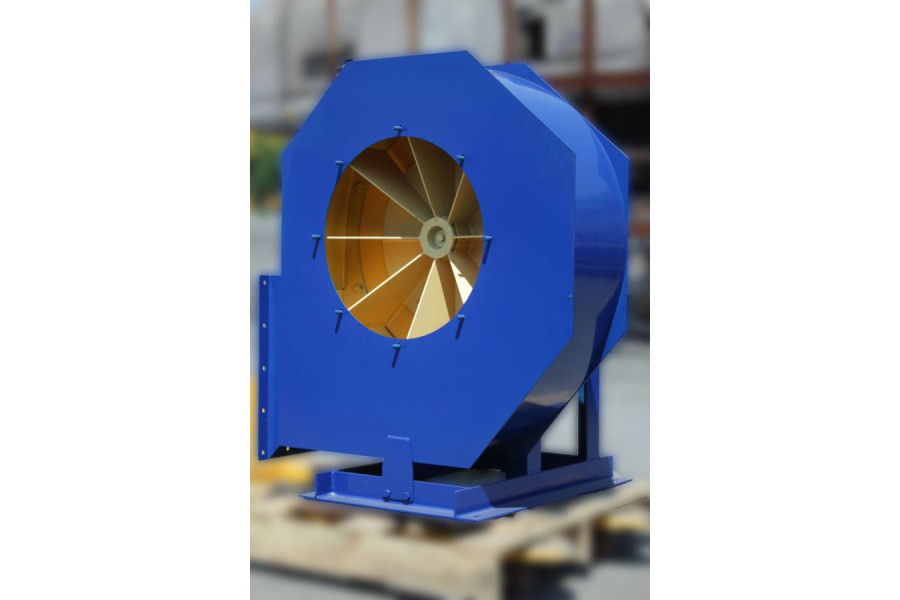

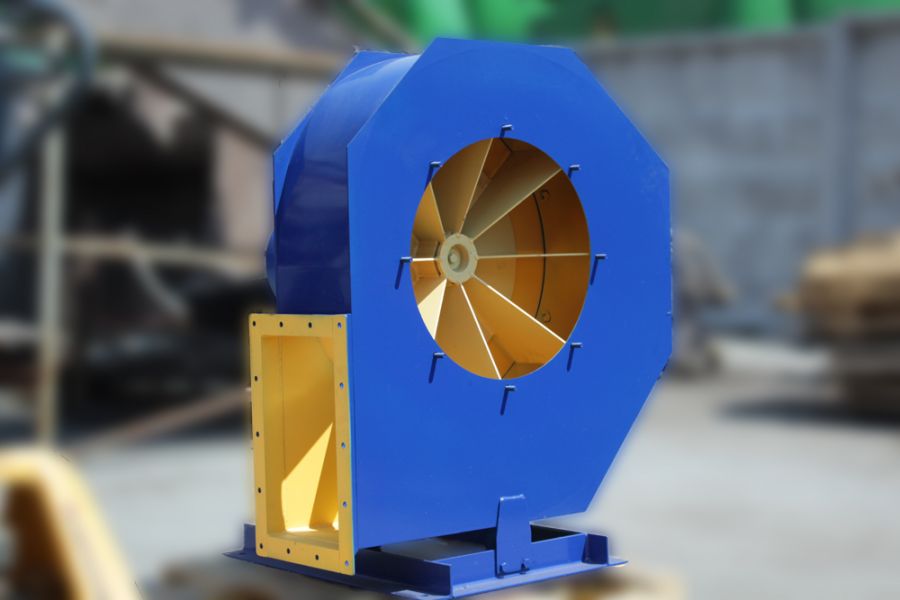

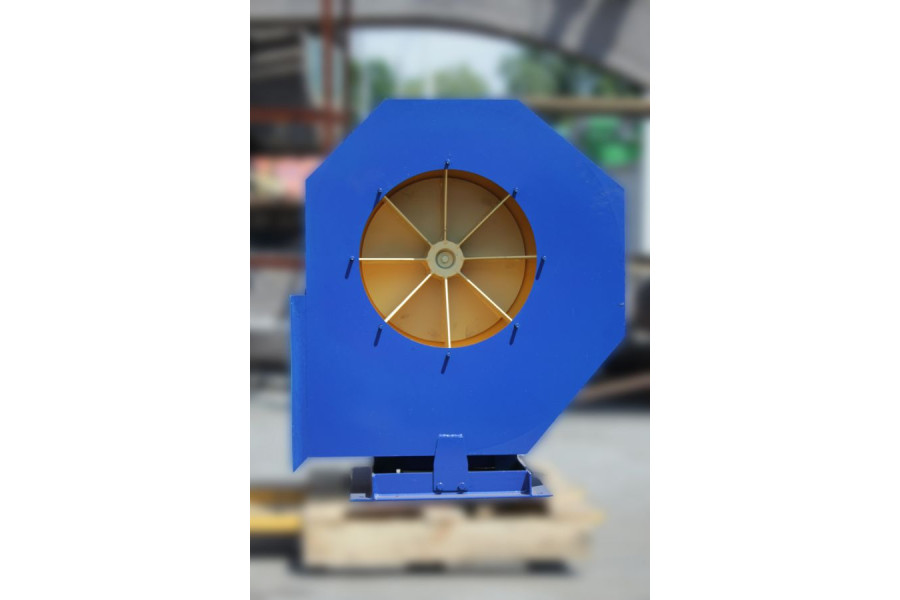

ВЦП 5-45 №6,3 з ел.двигуном АІР 160 S4 15 кВт 1500 об./хв, виконання 5

Вентилятор серії ВЦП 5-45 №6,3 (ВЦП 110-43), та Електродвигун АІР 160 S4 15.0 кВт 1500 об./хв., виконаний за схемою виконання № 5 з використанням клинопасової передачі, виготовлений з вуглецевої сталі.

Даний вентилятор призначений для переміщення вибухобезпечних неабразивних пилогазоповітряних сумішей з температурою повітря не вище 80 °C, агресивність яких по відношенню до вуглецевих сталей звичайної якості не перевищує агресивність повітря; не містять липких речовин і волокнистих матеріалів. Вміст механічних домішок у переміщуваному середовищі – до 1000000 мг/м³ (1 кг/м³).

Пиловий вентилятор ВЦП 5-45 №6,3 (ВЦП 110-43) призначений для видалення деревного пилу та стружки від деревообробних верстатів, для видалення металевого пилу та стружки від металообробних верстатів, а також для санітарно-технічних і виробничих цілей у стаціонарних умовах. Вентилятори виготовляються згідно з ТУ 22-4577-79 і виконані за конструкційною схемою відповідно до ГОСТ 5976-73.

Загальна інформація про пилові вентилятори ВЦП 5-45 №6,3 з ел.двигуном АІР 160 S4 15 кВт 1500 об./хв (ВЦП 110-43):

• одностороннє всмоктування;
• спіральний поворотний корпус;
• радіальні прямі лопатки;
• кількість лопаток – 8 шт.;
• напрямок обертання – правий та лівий;
• схема виконання: № 5 – з використанням клинопасової передачі;
• матеріал виготовлення: вуглецева сталь;

Сфера застосування пилових вентиляторів ВЦП 5-45 №6,3 з ел.двигуном АІР 160 S4 15 кВт 1500 об./хв (ВЦП 110-43):

• у системах пиловловлювальних установок;
• у системах пневмотранспорту;
• для видалення деревного пилу та стружки від деревообробних верстатів;
• для видалення металевого пилу та стружки від металообробних верстатів;
• для інших санітарно-технічних і виробничих потреб.

Варіанти виготовлення центробіжних вентиляторів ВЦП 5-45 №6,3 (ВЦП 110-43):

• з вуглецевої сталі;
• з нержавіючої сталі;
• з різнорідних металів.

Пристрій пилового вентилятора ВЦП 5-45 №6,3 (ВЦП 110-43), основні вузли та принцип роботи:

Корпус (обичайка) ВЦП 5-45 №6,3

Спіральний корпус являє собою нероз’ємну конструкцію.

До передньої стінки корпусу кріпиться циліндричний вхідний патрубок з фланцем. Вихідний патрубок приварений до корпусу. Зазор між вхідним патрубком і робочим колесом регулюється.

Робоче колесо вентилятора ВЦП 5-45 №6,3 (ВЦП 110-43)

Робоче колесо зварне, складається з 8 радіально розташованих прямих лопаток, маточини та двох зірочок.

Асинхронний електродвигун Електродвигун АІР 160 S4 15.0 Потужність електродвигуна кВт 1500 Об./хв

Електродвигун Електродвигун АІР 160 S4 – загальнопромисловий трифазний асинхронний двигун з короткозамкненим ротором, призначений для роботи від мережі змінного струму частотою 50 Гц і напругою 220/380 В. Номінальна швидкість обертання електродвигуна Електродвигун АІР 160 S4 – 1500 об/хв. Габарит (висота осі обертання): 160 мм; діаметр вала: 48 мм; потужність: 15.0 кВт; кліматичне виконання: У3; ІР: 54.

Напрямок обертання вентилятора визначається з боку вхідного патрубка: за годинниковою стрілкою – праве обертання; проти годинникової – ліве. Принцип роботи вентилятора полягає у переміщенні повітря шляхом передачі йому енергії обертання робочого колеса, насадженого на вал і приведеного в обертання від двигуна. Під час обертання робочого колеса повітряна суміш, що надходить у канали між лопатками, під дією відцентрової сили переміщується до периферії і направляється у вихідну частину корпусу.

Положення корпусу радіальних вентиляторів правого (ПР) та лівого (ЛЕВ) обертання, вигляд з боку всмоктувального отвору:
