ВЦП 5-45 №3,15 з ел.двигуном АІР 90 L2 3 кВт 3000 об./хв, виконання 1

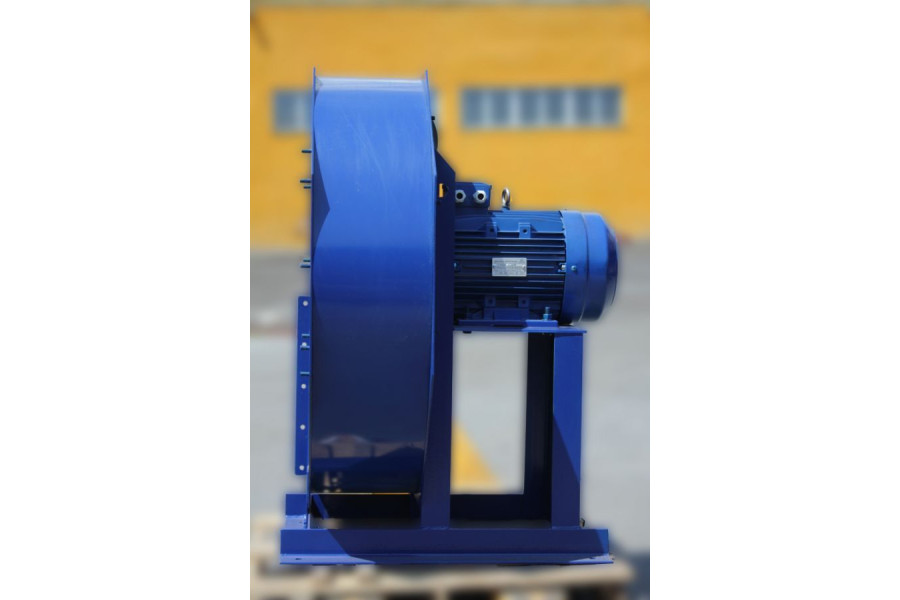

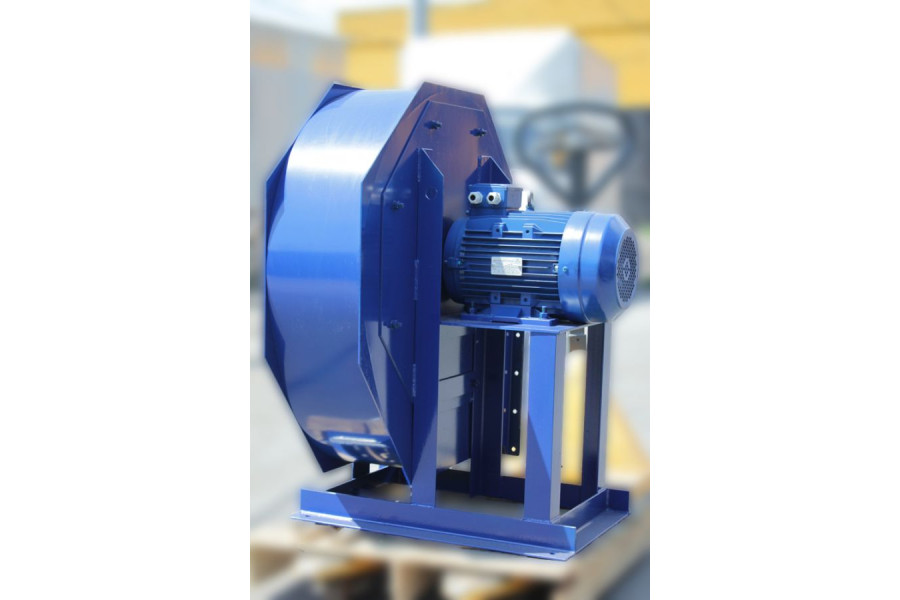

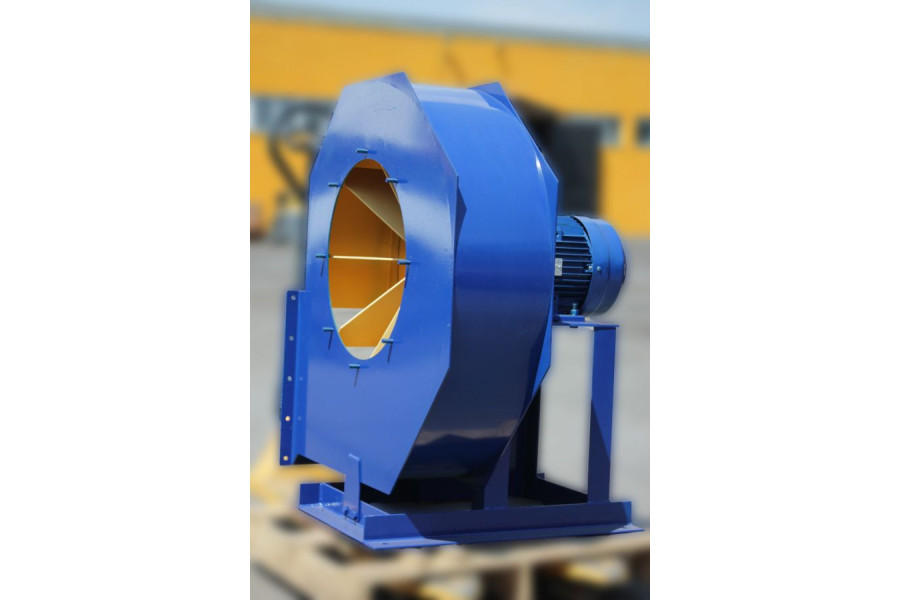

Центробіжний (радіальний) пиловий вентилятор серії ВЦП 5-45 №3,15 (ВЦП 110-43), виконаний за схемою виконання № 1, робоче колесо безпосередньо встановлене на валу електродвигуна, виготовлений із вуглецевої сталі та Електродвигун АІР 90 L2 3.0 кВт 3000 об./хв.

Даний вентилятор призначений для переміщення вибухобезпечних неабразивних пилогазоповітряних сумішей, що мають температуру повітря не вище 80 °С, агресивність яких по відношенню до вуглецевої сталі звичайної якості не вище агресивності повітря; що не містять липких речовин і волокнистих матеріалів. Вміст механічних домішок у переміщуваному середовищі до 1000000 мг/м³ (1 кг/м³).

Вентилятор пиловий ВЦП 5-45 №3,15 (ВЦП 110-43) призначений для видалення деревного пилу і стружки від деревообробних верстатів, для видалення металевого пилу і стружки від металообробних верстатів, у санітарно-технічних і виробничих цілях в стаціонарних умовах.

Загальні відомості про пилові вентилятори ВЦП 5-45 №3,15 з ел.двигуном АІР 90 L2 3 кВт 3000 об./хв (ВЦП 110-43):

• одностороннього всмоктування;
• корпус спіральний поворотний;
• радіальні прямі лопатки;
• кількість лопаток - 8 шт.;
• напрямок обертання - праве і ліве;
• схема виконання: № 1 - робоче колесо безпосередньо на валу електродвигуна;
• матеріал виготовлення: вуглецева сталь;

Сфера застосування пилових вентиляторів ВЦП 5-45 №3,15 з ел.двигуном АІР 90 L2 3 кВт 3000 об./хв (ВЦП 110-43):

• в системах пилеочистних установок;
• в системах пневмотранспорту;
• для видалення деревного пилу і стружки від деревообробних верстатів;
• для видалення металевого пилу і стружки від металообробних верстатів;
• в інших санітарно-технічних і виробничих цілях.

Варіанти виготовлення відцентрових вентиляторів ВЦП 5-45 №3,15:

• з вуглецевої сталі;
• з нержавіючої сталі;
• з різнорідних металів.

Пристрій пилового вентилятора ВЦП 5-45 №3,15 (ВЦП 110-43), основні складові одиниці і принцип роботи:

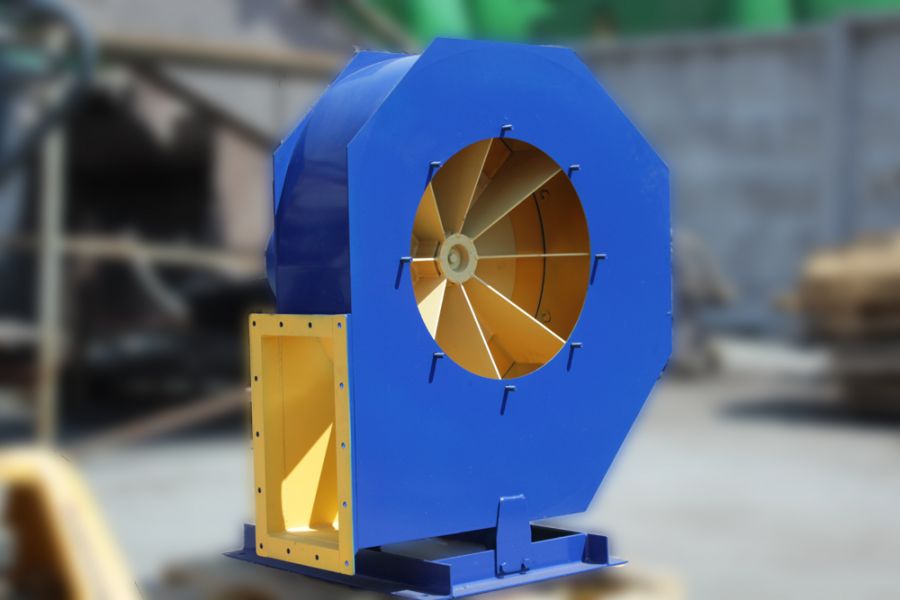

Корпус (обичайка) ВЦП 5-45 №3,15

Спіральний корпус являє собою нероз'ємну конструкцію.

До передньої стінки корпусу кріпиться циліндричний вхідний патрубок з фланцем. Вихідний патрубок приварений до корпусу. Зазор між вхідним патрубком і робочим колесом регулюється.

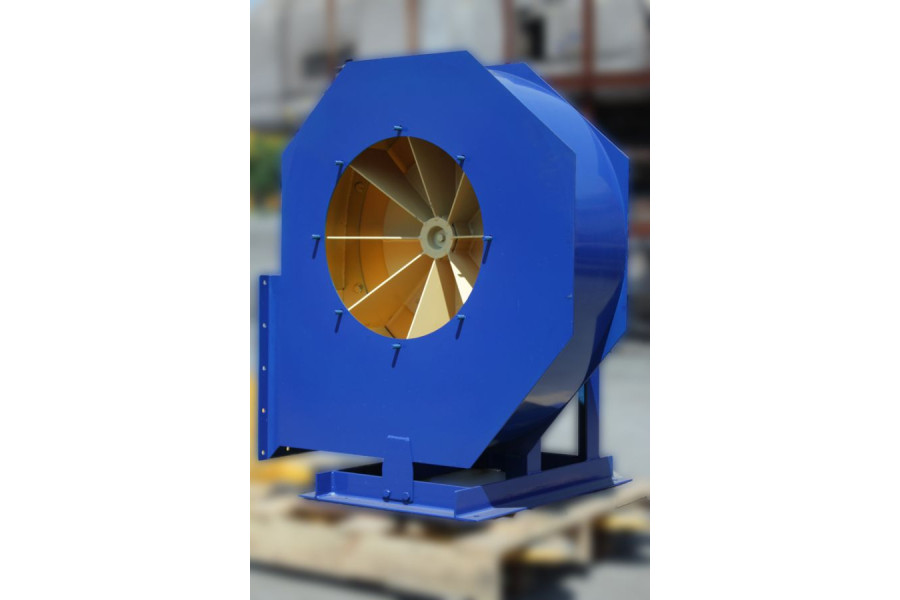

Робоче колесо вентилятора ВЦП 5-45 №3,15 (ВЦП 110-43)

Колесо робоче зварне, складається з 8 радіально розташованих прямих лопаток, ступиці і двох зірочок.

Електродвигун АІР 90 L2 3.0 Потужність електродвигуна кВт 3000 Об./хв

Електродвигун Електродвигун АІР 90 L2 - загальнопромисловий асинхронний трифазний двигун з короткозамкненим ротором, призначений для роботи від мережі частотою змінного струму 50 Гц напругою 220/380 В. У електродвигуна Електродвигун АІР 90 L2 номінальна швидкість обертання 3000 оборотів за хвилину. Габарит (висота осі обертання): 90 мм; діаметр валу: 24 мм; потужність в кВт: 3.0 ; кліматичне виконання: У3; ІР: 54. Корпус двигунів АІР потужністю від 1,5 кВт відливається з сірого чавуну для надійності використання. Під замовлення двигун Електродвигун АІР 90 L2може бути виготовлений з корпусом з силумінового сплаву.

Принцип роботи вентилятора полягає у переміщенні повітря за рахунок передачі йому енергії обертання робочого колеса, насадженого на вал, який одержує обертання від двигуна.

При обертанні робочого колеса повітряна суміш, що надходить в канали між лопатками колеса, під дією відцентрової сили рухається до периферії робочого колеса і прямує в вихідну частину корпусу.
