Вентилятор відцентровий прохідницький ВЦП-16БКМ

Name: ВЦП-16БКМ
Brand: КВЗ

Виробник: КВЗ

Все про товар

Опис

Характеристики

Аеродинамічні характеристики

Габаритні розміри

Відгуки 0

Популярний

Під замовлення

Код товару: ID35877

договірна

Вентилятор прохідницький ВЦП-16БКМ. Напруга живлення: 380/660 В; Частота обертання: 1500 об./хв; Продуктивність: 97200 м³/год; Потужність електродвигуна: 315 кВт.

Напруга, В:380/660

Потужність електродвигуна кВт:315

n, об./хв:1500

Діаметр, мм:1510

Продуктивність, м³/год:97200

Робочий тиск (макс.), Па:7000

Доставка

Нова Пошта

Делівері (економія 10 % від вартості доставки)

SAT

Самовивіз

Оплата

Способи оплати

Ми працюємо за безготівковим розрахунком, забезпечуючи повну прозорість та офіційне оформлення кожної операції.

Як оплатити

Одразу після оформлення замовлення менеджер КВЗ надішле вам рахунок-фактуру. Ви можете провести оплату:

Для юридичних осіб та ФОП: з розрахункового рахунку вашої компанії.

Для фізичних осіб: через будь-який банківський додаток за реквізитами (IBAN).

Індивідуальні умови

Ми цінуємо наших партнерів і готові обговорити персональні варіанти оплати у випадках, що потребують особливого підходу. Зв'яжіться з нами, щоб знайти оптимальне рішення.

Інші моделі:

ВШЦ-16БК -

Каталог

ВЦП-16БКМ

Опис

Застосування вентилятора ВЦП-16БКМ

Відцентровий прохідницький вентилятор ВЦП-16БКМ призначений для провітрювання шахтних стволів діаметром до 8 м і глибиною до 1400 м, що проходяться із застосуванням буропідривних робіт і провітрюваних нагнітальним способом. Також вентилятор ВЦП-16БКМ з реверсивним пристроєм може бути використаний для провітрювання приствольних виробок.

Конструкція вентилятора ВЦП-16БКМ

Вентилятор встановлюється на поверхні шахти. У стандартному виконанні вентилятор ВЦП-16БКМ виготовляється правого і лівого обертання з кутом розвороту спірального корпусу 180° (за бажанням замовника кут може бути змінений). Вентилятор виробляється на загальній рамі з ходовою частиною на підшипникових вузлах SKF на консистентним мастилі. Для тонкого регулювання оснащений осьовим напрямним апаратом.

Характеристики

Основні

Модель

ВЦП-16БКМ

Напруга, В

380/660

Потужність електродвигуна кВт

315

n, об./хв

1500

ККД, %

Маса, кг

3500

Діаметр, мм

1510

Продуктивність, м³/год

97200

Робочий тиск (макс.), Па

7000

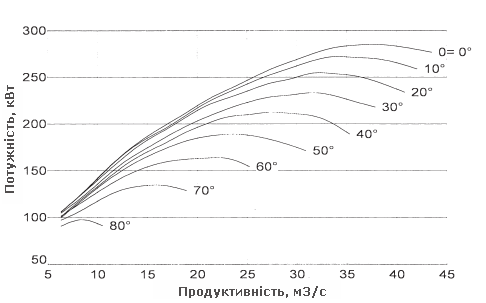

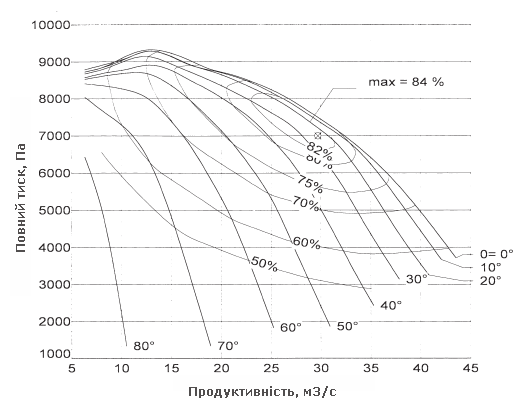

Аеродинамічна характеристика в кривих повного тиску ВЦП-16БКМ

Аеродинамічні характеристики ВЦП-16БКМ

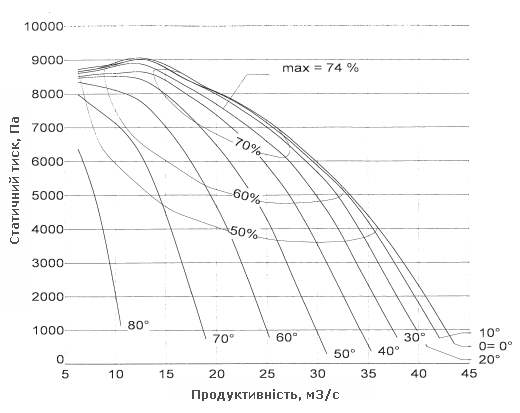

Аеродинамічна характеристика в кривих статичного тиску ВЦП-16БКМ

Аеродинамічні характеристики ВЦП-16БКМ

На вході в вентилятор:

тиск 101300 Па
частота 1485 об/хв
щільність середовища 1.1649 кг/м3
температура 30 °С

Габаритні розміри ВЦП-16БКМ

Маса обертових частин 800 кг
Максимальна частота обертання 1500 об/хв
Момент інерції ротора 115 кг*м2
Вентилятор лівого обертання є дзеркальним відображенням вентилятора правого обертання щодо вертикальної осі.
* Розміри для довідок
** Маса дана без обліку маси електродвигуна.
Можлива установка вентилятора на віброізолятори.
