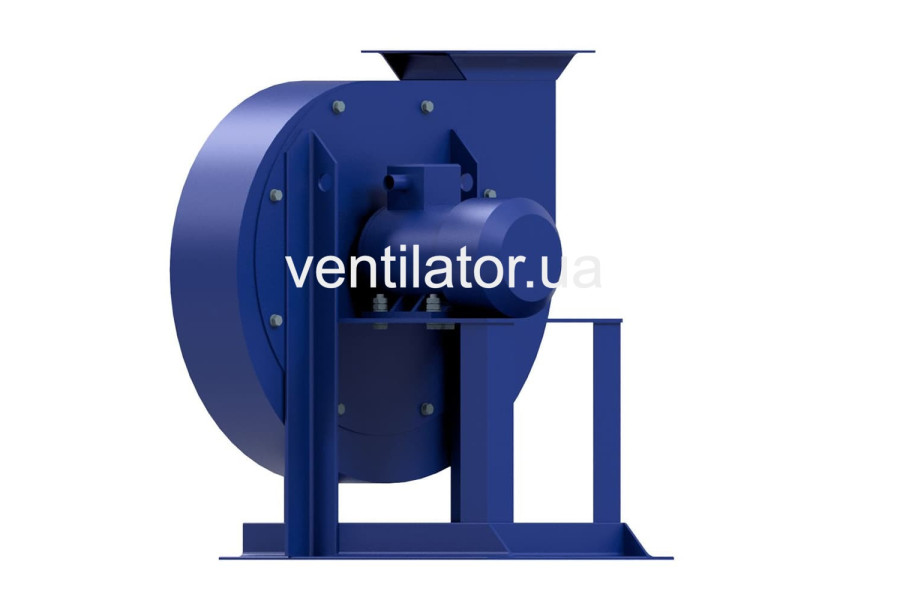

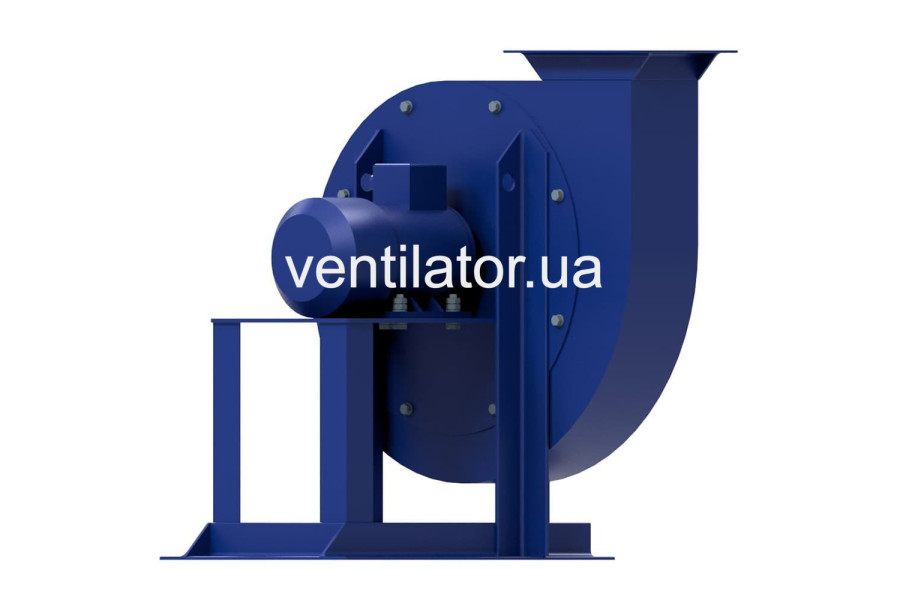

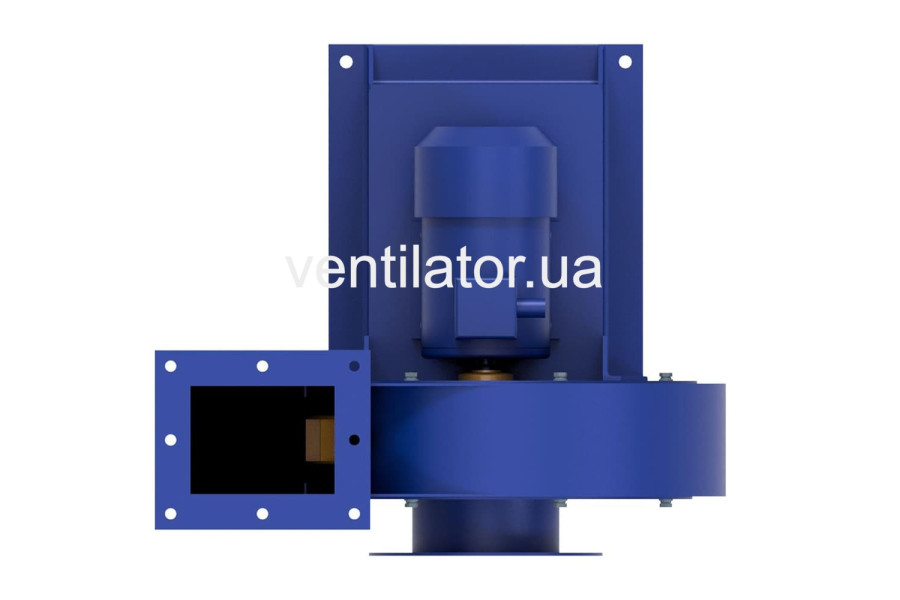

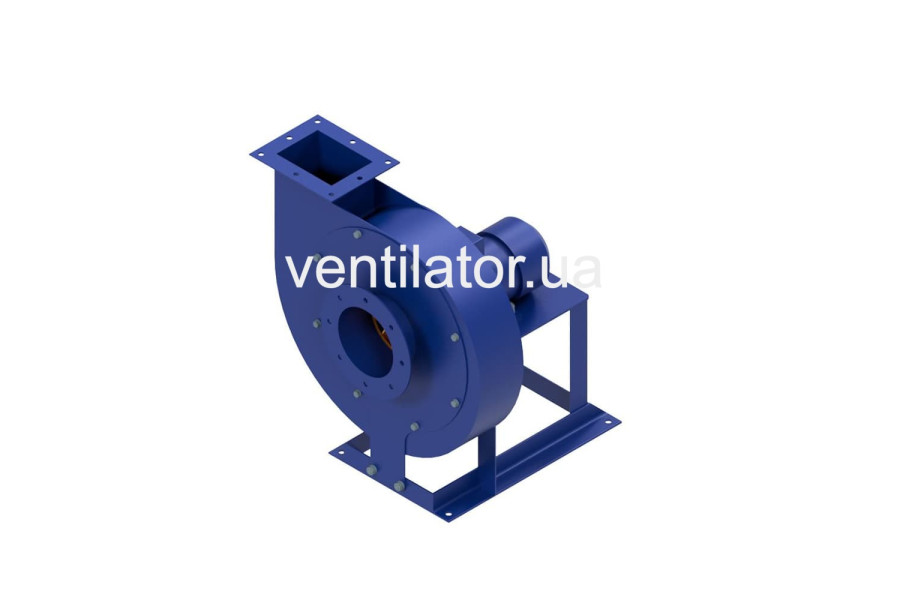

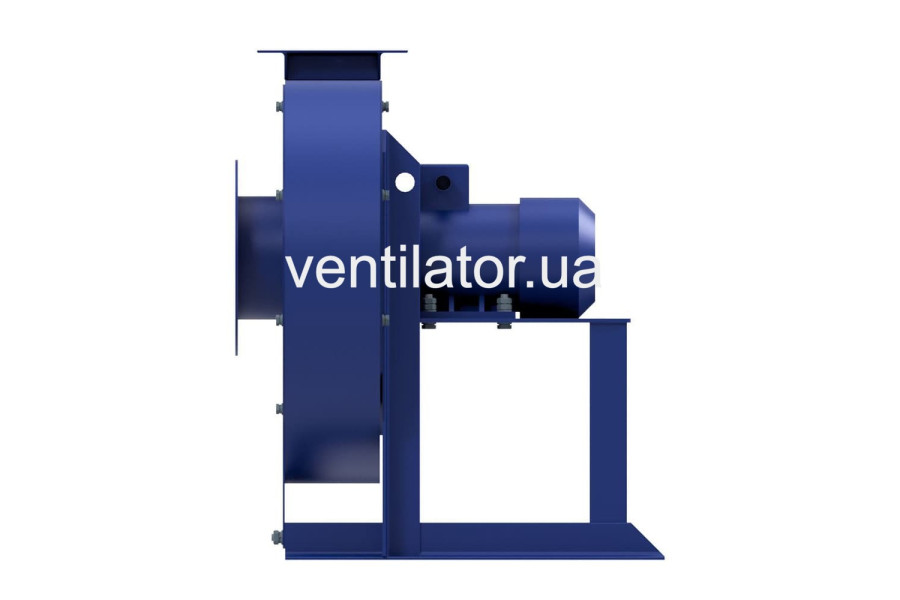

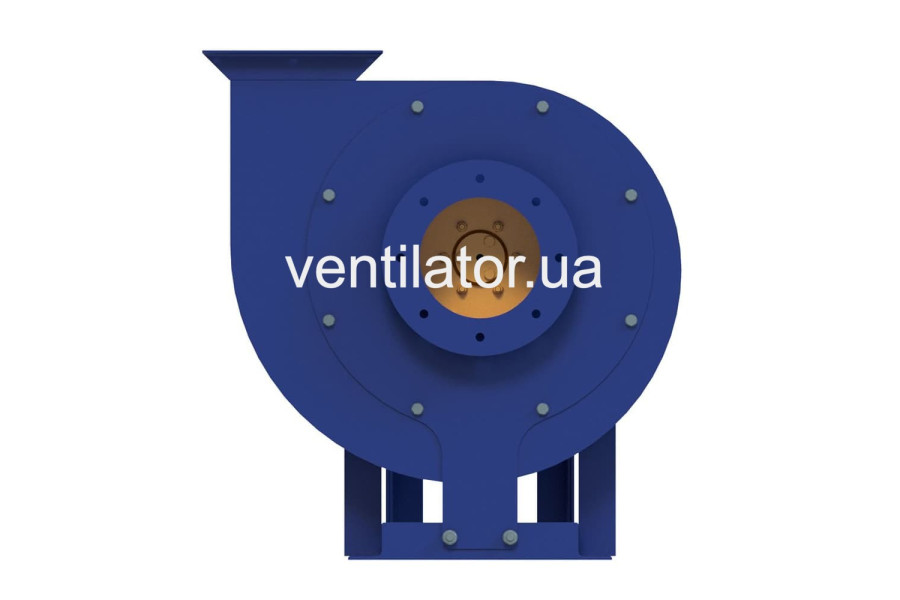

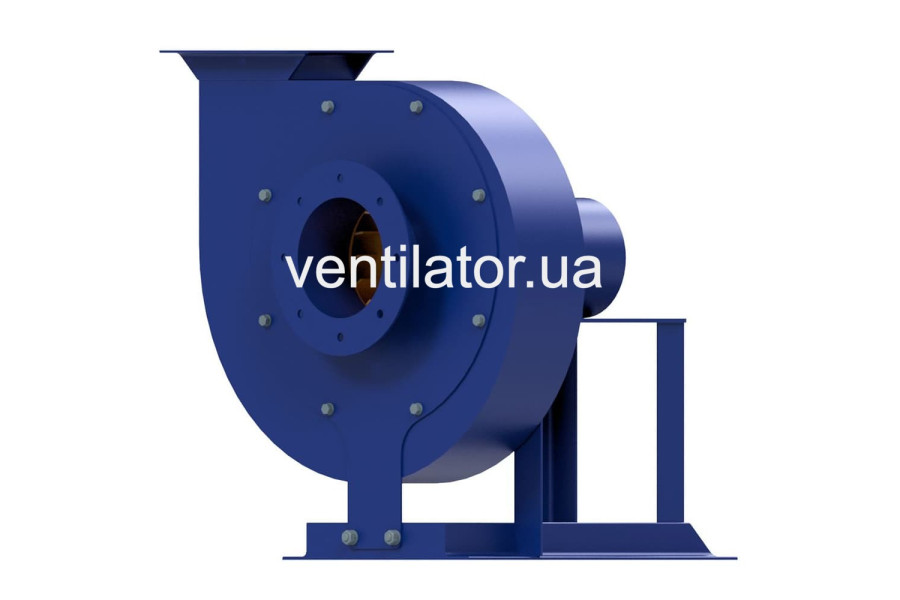

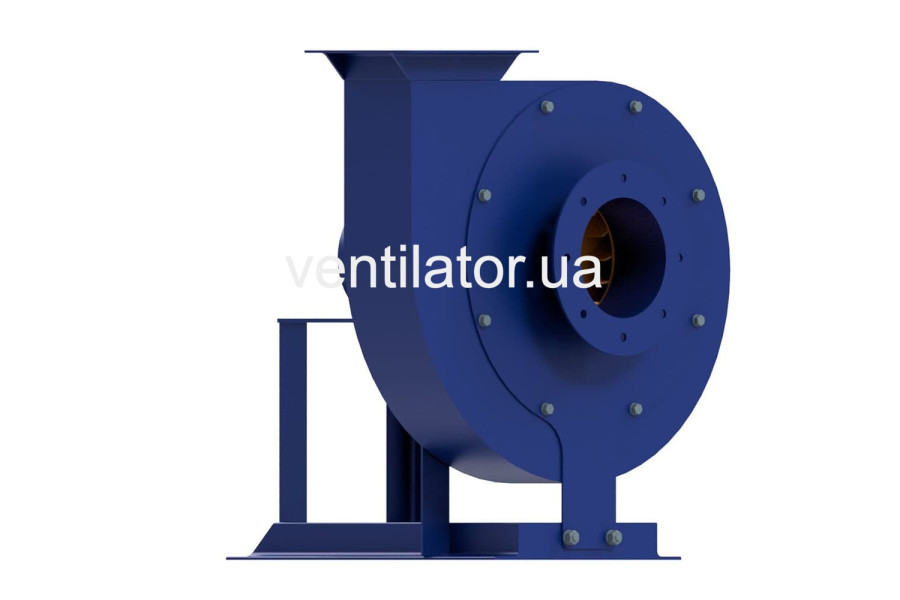

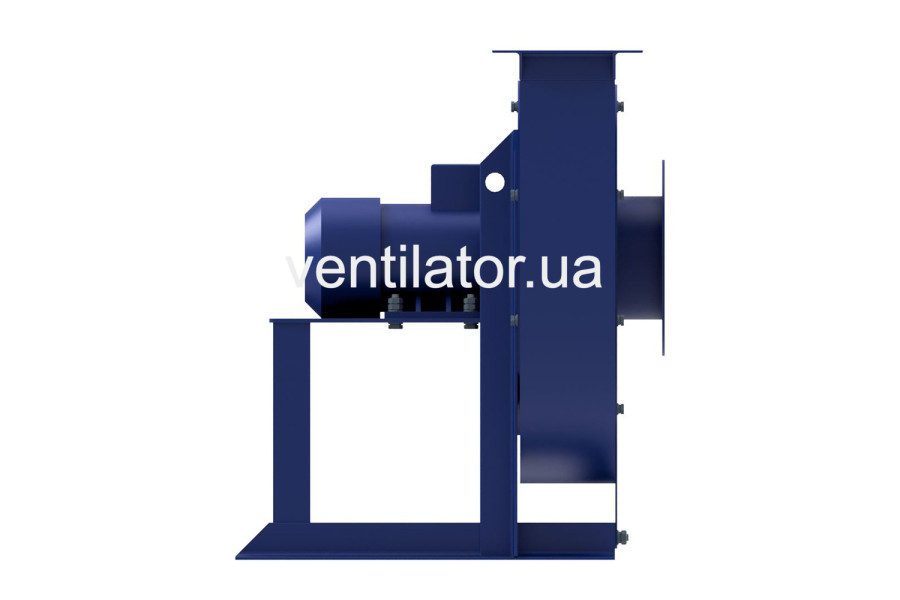

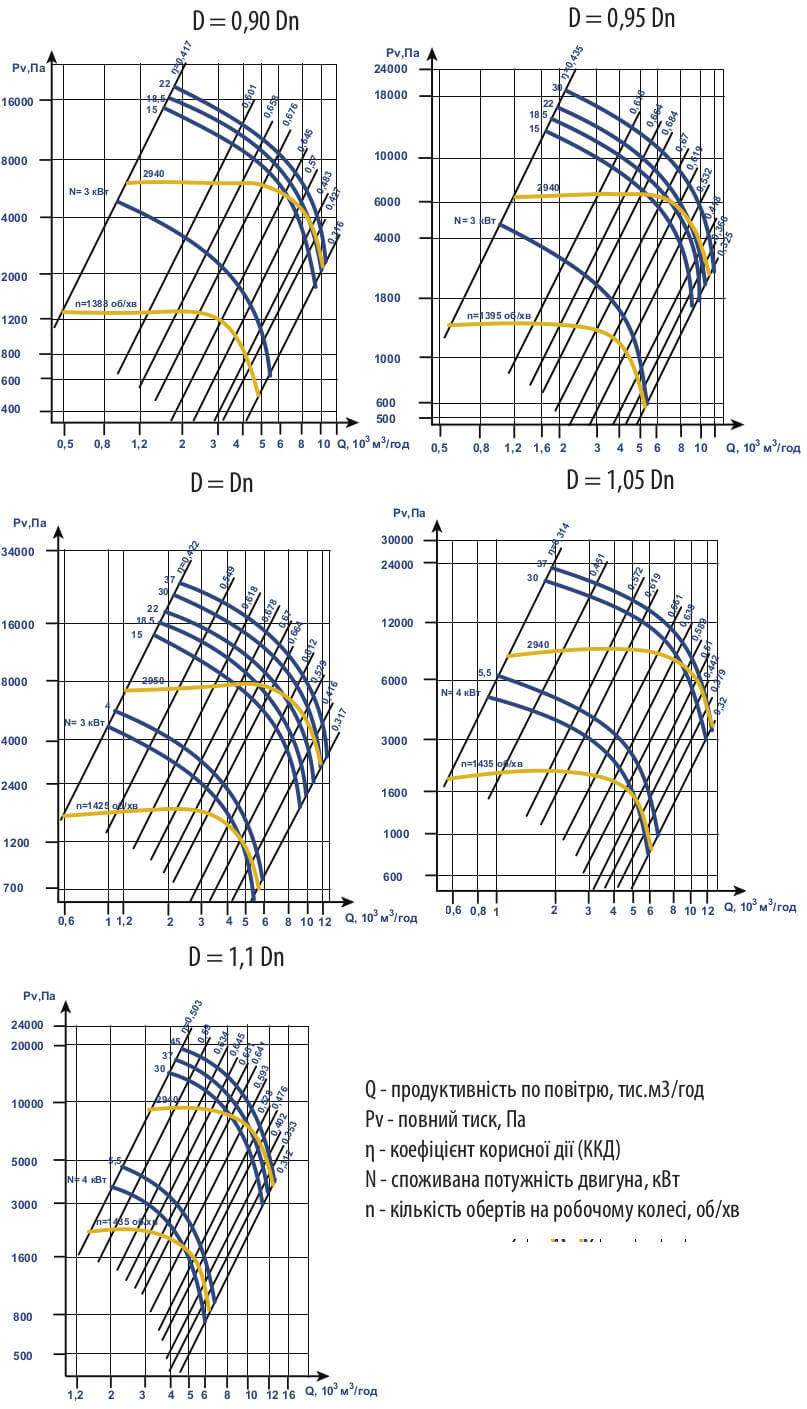

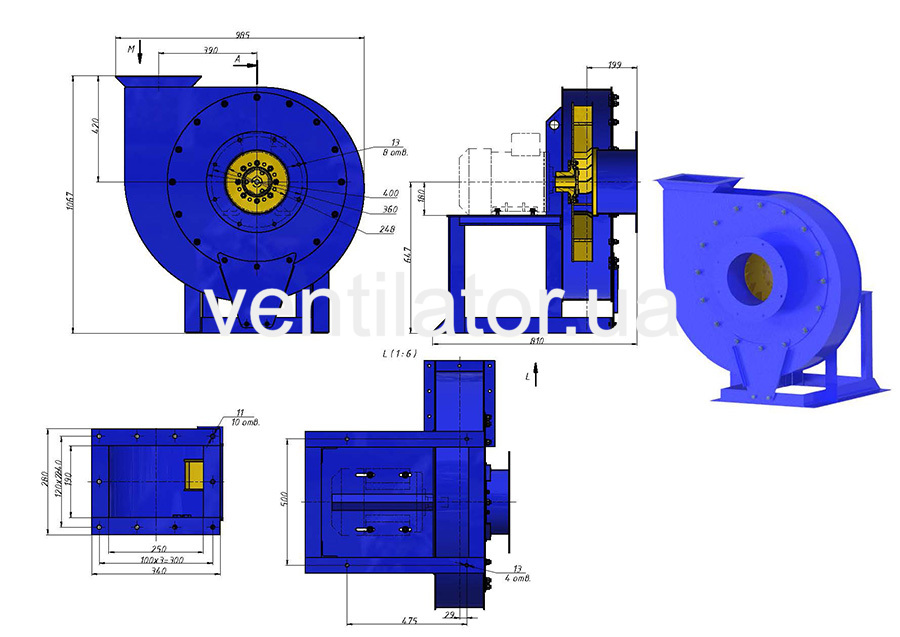

ВЦ 6-28 (ВР 120-28) №6,3 з ел.двигуном АІР 180 S2 22 кВт 3000 об./хв, виконання 1

Відцентровий (радіальний) вентилятор високого тиску серії ВЦ 6-28 (ВР 120-28) №6,3 з електродвигуном Електродвигун АІР 180 S2 22.0 Потужність електродвигуна кВт 3000 Об./хв.

Даний вентилятор призначений для переміщення повітря і інших газових сумішей, агресивність яких по відношенню до вуглецевої сталі звичайної якості не вище агресивності повітря, з температурою до +80°C, не містять липких речовин, волокнистих матеріалів, а також пилу та інших твердих домішок не більше 100 мг/м³.

Загальні відомості про відцентрові вентилятори високого тиску ВЦ 6-28 (ВР 120-28) №6,3 з ел.двигуном АІР 180 S2 22 кВт 3000 об./хв

- Високого тиску;
- Одностороннього всмоктування;
- Корпус спіральний поворотний;
- Вперед загнуті лопатки;
- Кількість лопаток: 16 шт.;
- Напрямок обертання: праве і ліве;
- Матеріал виготовлення: вуглецева сталь;
- Схеми виконання:
  - № 1: робоче колесо на валу двигуна;
  - № 5 (клиноремінне виконання): з використанням клинопасової передачі (клинові ремені, провідний і ведений шківи);

Сфера застосування відцентрових вентиляторів високого тиску ВЦ 6-28 (ВР 120-28) №6,3 з ел.двигуном АІР 180 S2 22 кВт 3000 об./хв

Вентилятори застосовуються в системах кондиціонування і вентиляції, а також для інших санітарно-технічних і виробничих цілей. Відцентрові вентилятори ВЦ 6-28 (ВР 120-28) №6,3 з ел.двигуном АІР 180 S2 22 кВт 3000 об./хв використовуються для подачі повітря у вагранки, печі, вентиляції зернових елеваторів і глибоких шахт, а також в установках пневмотранспорту ежекційного типу та інших технологічних системах.

Варіанти виготовлення відцентрових вентиляторів ВЦ 6-28 (ВР 120-28) №6,3

- З вуглецевої сталі;
- З нержавіючої сталі (під замовлення);
- З різнорідних металів (під замовлення).

Влаштування і принцип роботи вентилятора відцентрового високого тиску серії ВЦ 6-28 (ВР 120-28) №6,3 з електродвигуном Електродвигун АІР 180 S2 22.0 Потужність електродвигуна кВт 3000 Об./хв

Переміщення повітря досягається за рахунок передачі йому енергії обертання робочого колеса вентилятора.

Вентилятор ВЦ 6-28 (ВР 120-28) №6,3 з електродвигуном Електродвигун АІР 180 S2 22.0 Потужність електродвигуна кВт 3000 Об./хв складається з наступних основних складальних одиниць:

- Робоче колесо;
- Корпус спіральний;
- Електродвигун Електродвигун АІР 180 S2 22.0 Потужність електродвигуна кВт 3000 Об./хв;
- Патрубок вхідний;
- Підшипниковий вузол (ходова частина);
- Станина;
- Рама;
- Клиноременева передача: клинові ремені, провідний і ведений шківи (у разі виконання № 5);
- Салазки з натяжним пристроєм (у разі виконання № 5);
- Огорожа клинопасової передачі (у разі виконання № 5).

Робоче колесо вентилятора ВЦ 6-28 (ВР 120-28) №6,3

Конструкція робочого колеса – турбінного типу, має 16 лопаток. Лопатки кріпляться електрозварюванням до переднього і заднього дисків. Задній диск кріпиться до втулки (ступиці) за ліплення. Матеріал дисків і лопаток – листова сталь, втулки – сірий чавун. Призначення колеса – створити розрідження в зоні всмоктування і надлишковий тиск у зоні нагнітання. Робоче колесо може бути правого і лівого обертання.

Корпус спіральний вентилятора високого тиску ВЦ 6-28 (ВР 120-28) №6,3

Корпус спіральний зварюється з листового та сортового сталевого прокату. Спиральний корпус може бути лівого і правого обертання. Поверхні робочого колеса і спірального корпусу, що контактують з переміщуваним середовищем, утворюють проточну порожнину. Призначення корпусу – формування потоків всмоктування і нагнітання.

Електродвигун асинхронний Електродвигун АІР 180 S2 22.0 Потужність електродвигуна кВт 3000 Об./хв

Електродвигун Електродвигун АІР 180 S2 – загальнопромисловий асинхронний трифазний двигун з короткозамкненим ротором, призначений для роботи від мережі змінного струму частотою 50 Гц напругою 220/380 В. У електродвигуна Електродвигун АІР 180 S2 номінальна швидкість обертання 3000 оборотів в хвилину. Габарит (висота осі обертання): 180 мм; діаметр вала: 48 мм; потужність в кВт: 22.0; кліматичне виконання: У3; ІР: 54. Корпус двигунів АИР потужністю від 1,5 кВт відливається з сірого чавуну для надійності використання. Під замовлення двигун Електродвигун АІР 180 S2 може бути виготовлений з корпусом з силумінового сплаву.

Положення корпусу радіальних вентиляторів правого (ПР) і лівого (ЛІВ) обертання, вид з боку всмоктувального отвору
