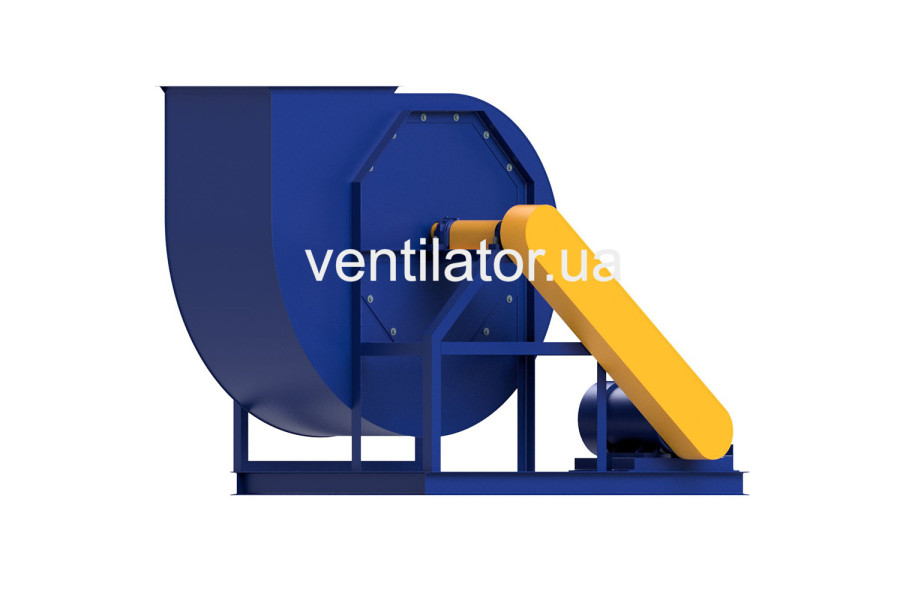

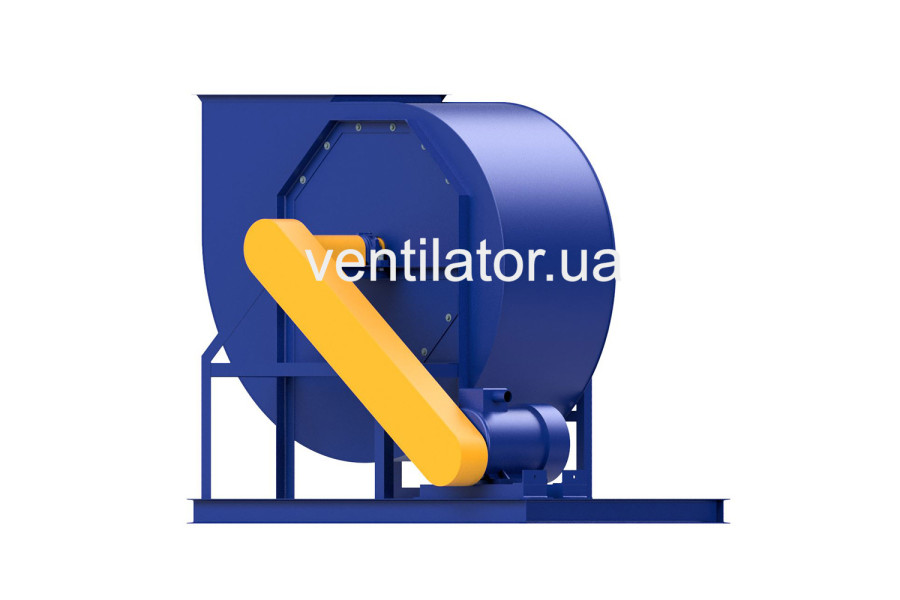

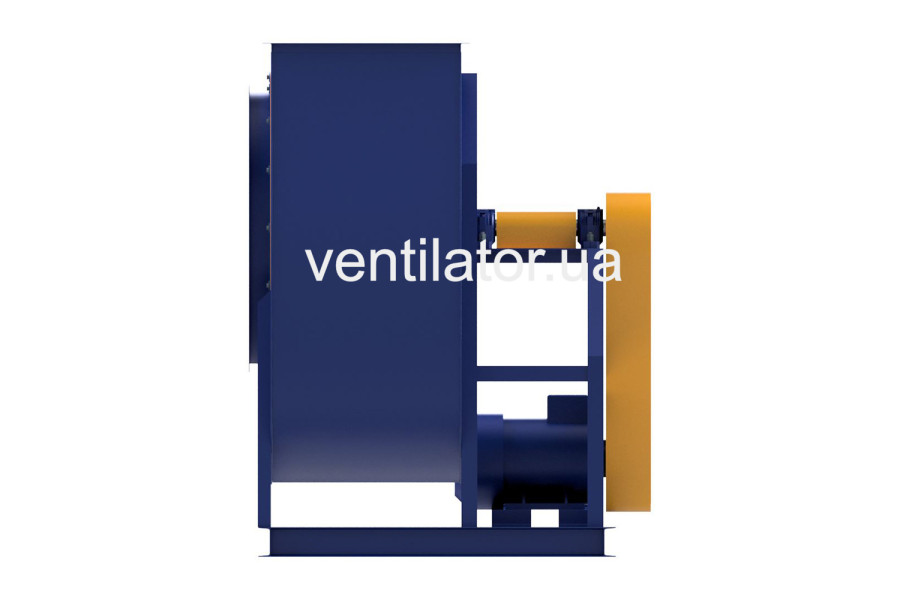

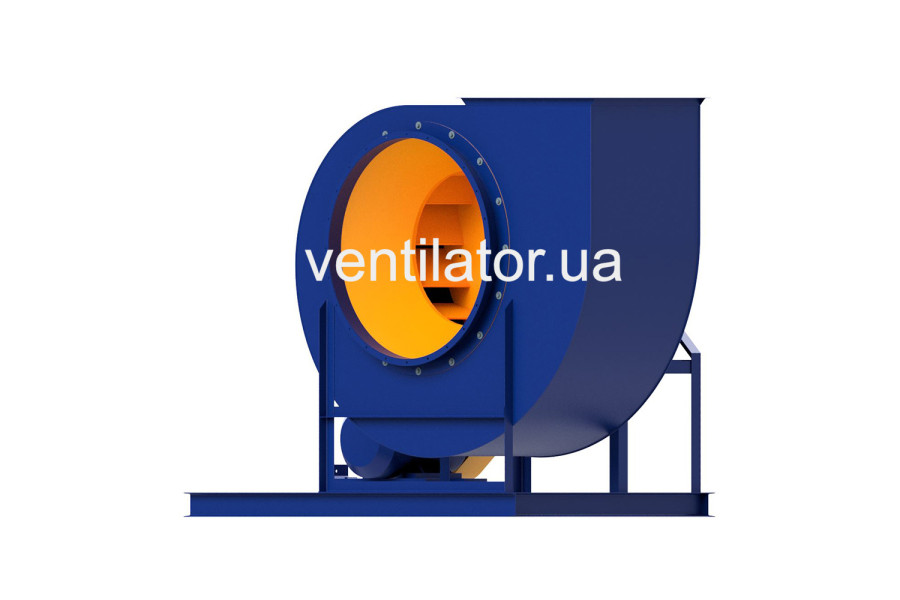

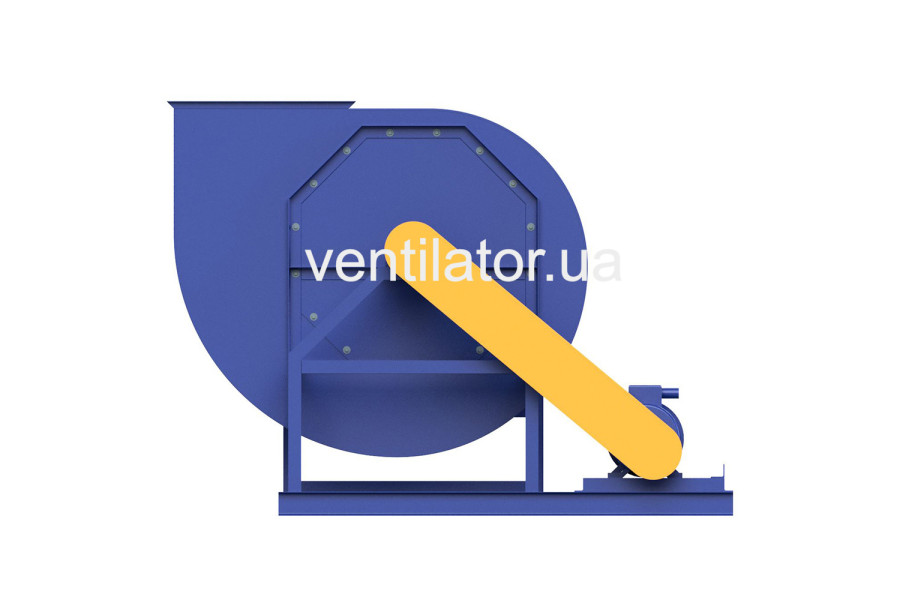

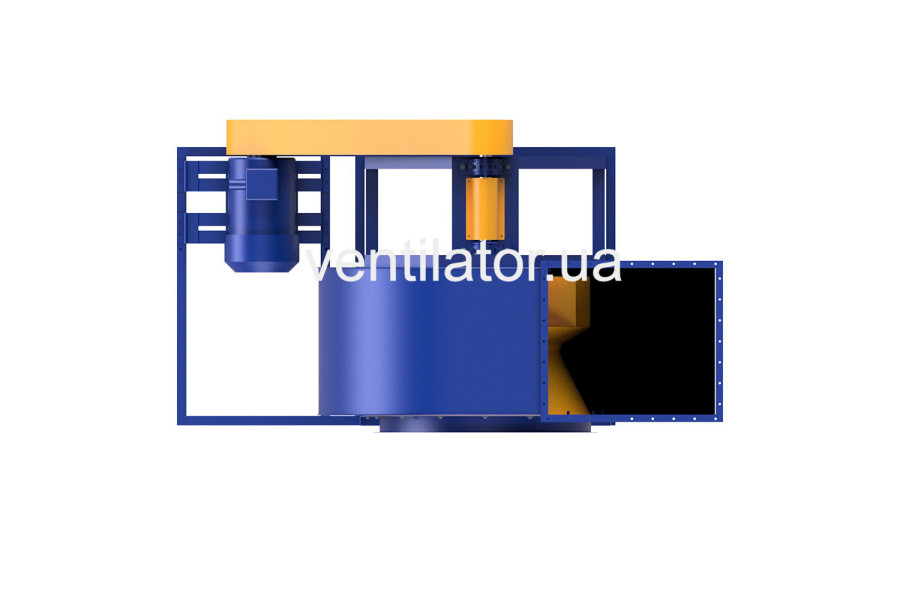

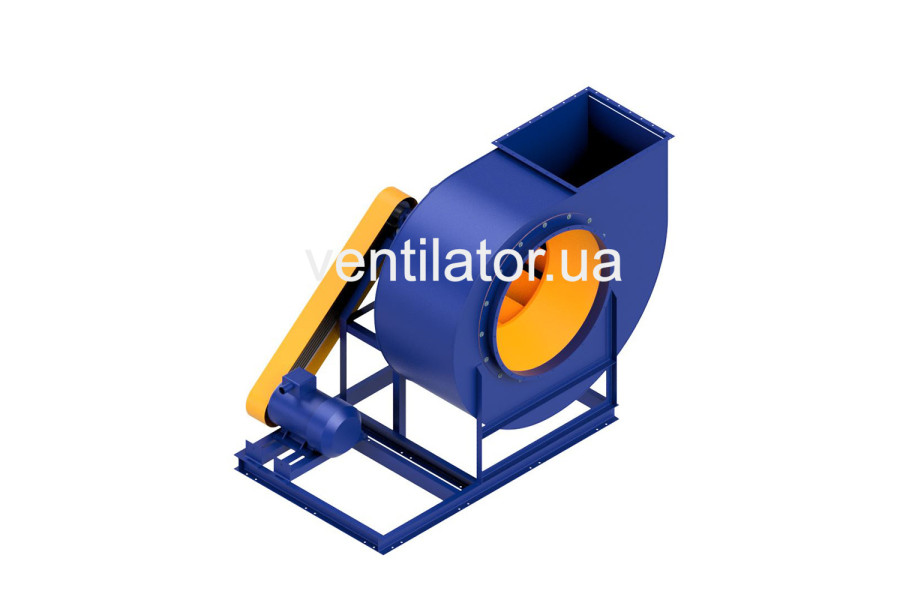

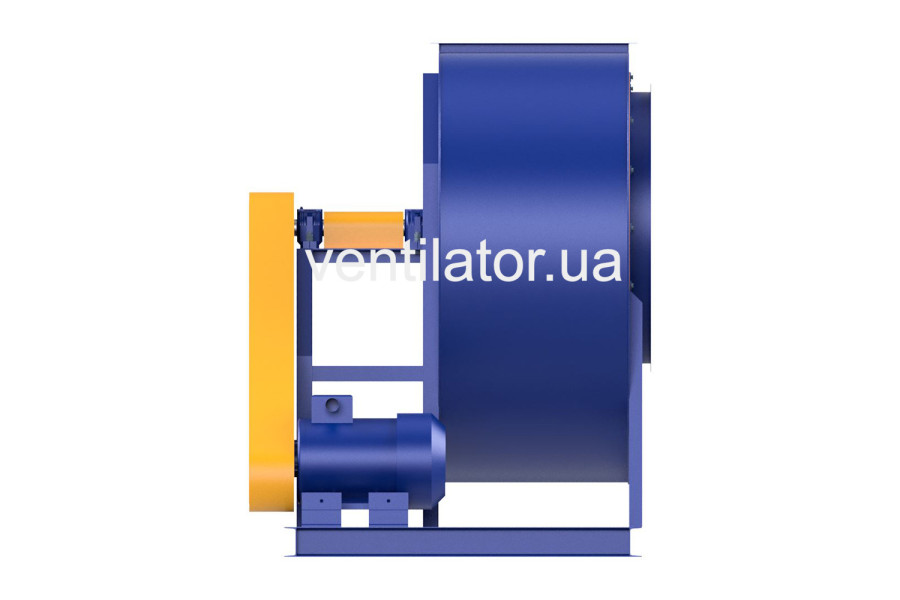

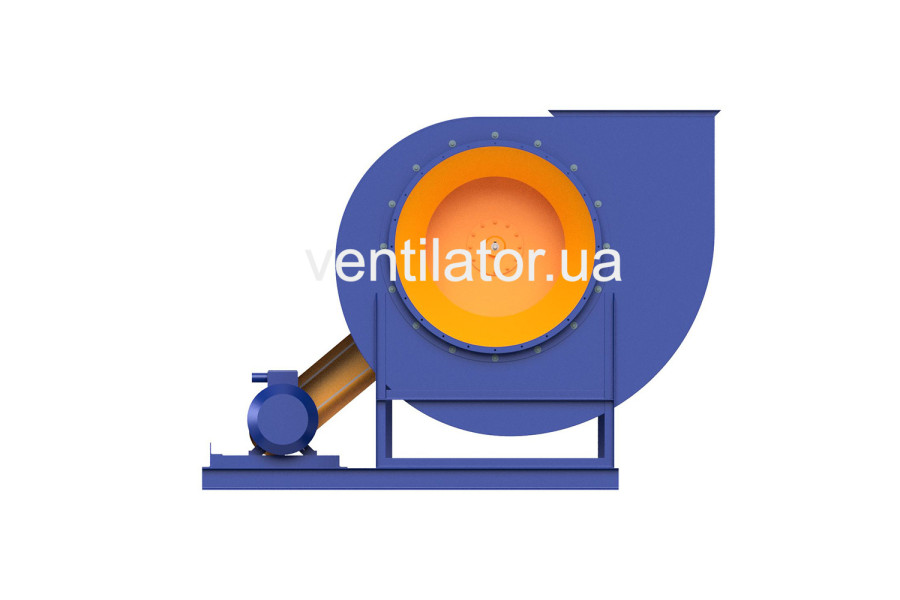

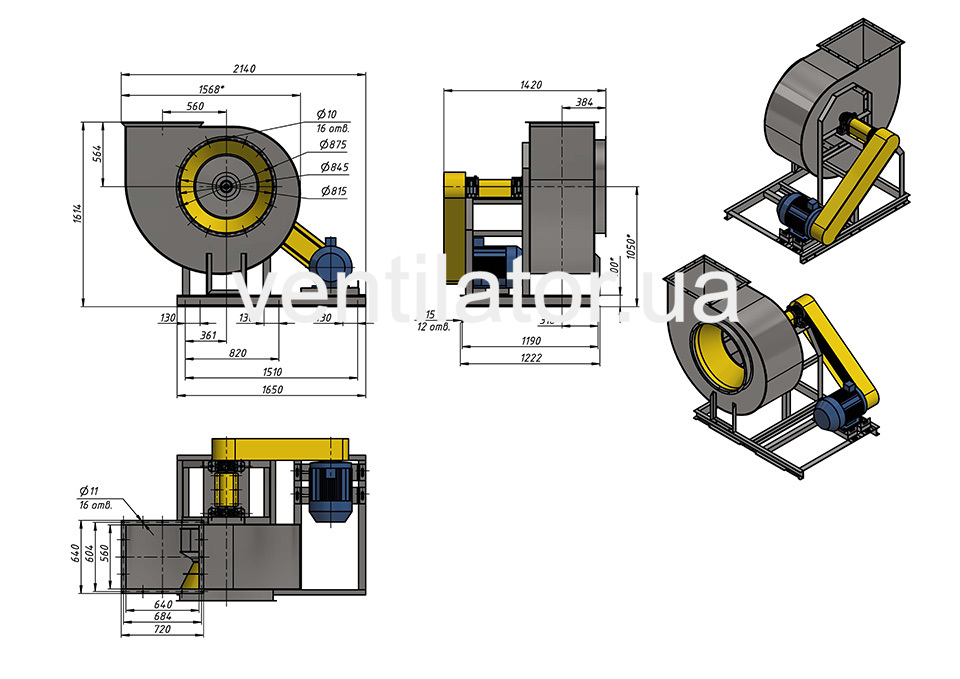

ВЦ 4-76 №8 Ж з ел.двигуном АІР 180 M4 30 кВт 1500 об./хв, виконання 5

Вентилятор відцентровий низького тиску серії ВЦ 4-76 №8 Ж з ел.двигуном АІР 180 M4 30 кВт 1500 об./хв (жаростійкий) загальнопромислового призначення, виконаний за схемою виконання № 5 з використанням клинопасової передачі, виготовлений з вуглецевої сталі.

Даний вентилятор призначений для систем вентиляції або кондиціонування повітря та інших газових сумішей з температурою до 200°С, що не містять волокнистих матеріалів, липких речовин, пилу та інших твердих домішок не більше 100 мг/м³ в умовах помірного (У) клімату (3-я категорія розміщення) і тропічного (Т) клімату (2-я категорія розміщення).

Відцентровий вентилятор ВЦ 4-76 №8 Ж (жаростійкий) складається з наступних вузлів, які можна придбати окремо:

• вентилятор ВЦ 4-76 №8 Ж без електродвигуна
• робоче колесо вентилятора ВЦ 4-76 №8 Ж
• обичайка (корпус) вентилятора ВЦ 4-76 №8 Ж
• Електродвигун АІР 180 M4

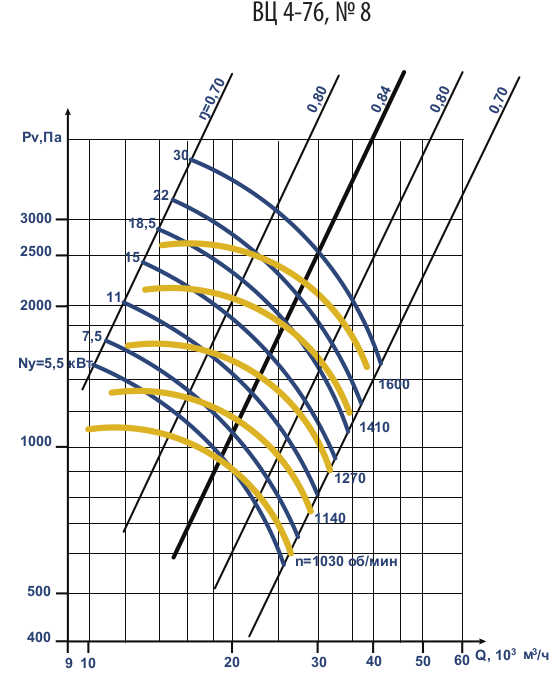

Загальні відомості про відцентрові вентилятори ВЦ 4-76 №8 Ж з ел.двигуном АІР 180 M4 30 кВт 1500 об./хв Ж (жаростійких):

• Низького тиску
• Одностороннього всмоктування
• Назад загнуті лопатки
• Кількість лопаток 12
• Напрямок обертання - праве і ліве
• Cхема виконання: № 5 (клиноремінною виконання) - з використанням клинопасової передачі (клинові ремені, провідний і ведений шківи)

Призначення відцентрових вентиляторів ВЦ 4-76 №8 Ж з ел.двигуном АІР 180 M4 30 кВт 1500 об./хв Ж (жаростійких):

Відцентровий вентилятор ВЦ 4-76 №8 Ж з ел.двигуном АІР 180 M4 30 кВт 1500 об./хв Ж (жаростійкий) призначений для переміщення повітря і інших газових сумішей, агресивність яких по відношенню до вуглецевої сталі не вище агресивності повітря, не містять липких речовин, волокнистих матеріалів, а також пилу та інших твердих домішок у кількості не більше 100 мг/м³.

Відцентрові вентилятори ВЦ 4-76 №8 Ж з ел.двигуном АІР 180 M4 30 кВт 1500 об./хв Ж застосовуються:

• в системах кондиціонування повітря
• в системах вентиляції
• в системах повітряного опалення
• для переміщення агента сушіння (теплоносія) в технологічних лініях по сушці зерна з зерносушильними апаратами А1-ДС50, А1-УЗМ
• для інших санітарно-виробничих цілей

Відцентровий вентилятор ВЦ 4-76 №8 Ж з ел.двигуном АІР 180 M4 30 кВт 1500 об./хв (жаростійкий) експлуатується в умовах помірного клімату, при температурі навколишнього середовища від -40°C до +40°C. Температура переміщуваного середовища не повинна перевищувати 200 °C.

Принцип роботи відцентрового вентилятора ВЦ 4-76 №8 Ж з ел.двигуном АІР 180 M4 30 кВт 1500 об./хв Ж:

Повітря шляхом передачі йому енергії лопаток робочого колеса надходить у вентилятор під впливом відцентрової сили під кутом 90 градусів і надходить в радіальному напрямку в равлик спірального корпусу; в равлику, переміщаючись по спіральноподібному корпусу, під тиском, направляється через вихлоп вентилятора.

Комплектність відцентрового вентилятора ВЦ 4-76 №8 Ж з ел.двигуном АІР 180 M4 30 кВт 1500 об./хв Ж:

• спіральний корпус,
• робоче колесо,
• станина,
• колектор,
• електродвигун.

Робоче колесо складається з переднього і заднього дисків, 12 листових лопаток і маточини. Станина вентилятора - зварна. Основа має отвір для установки на віброізолятори або фундамент. На станині кріпляться електродвигун і кожух. Колектор конічної форми для підведення повітря до робочого колеса закріплений на вхідному патрубку. Перекриття між колектором і переднім диском робочого колеса регулюється осьовим переміщенням колектора у вхідному патрубку.

Положення корпусу радіальних вентиляторів правого (ПР) і лівого (ЛІВ) обертання, вид з боку всмоктувального отвору:
