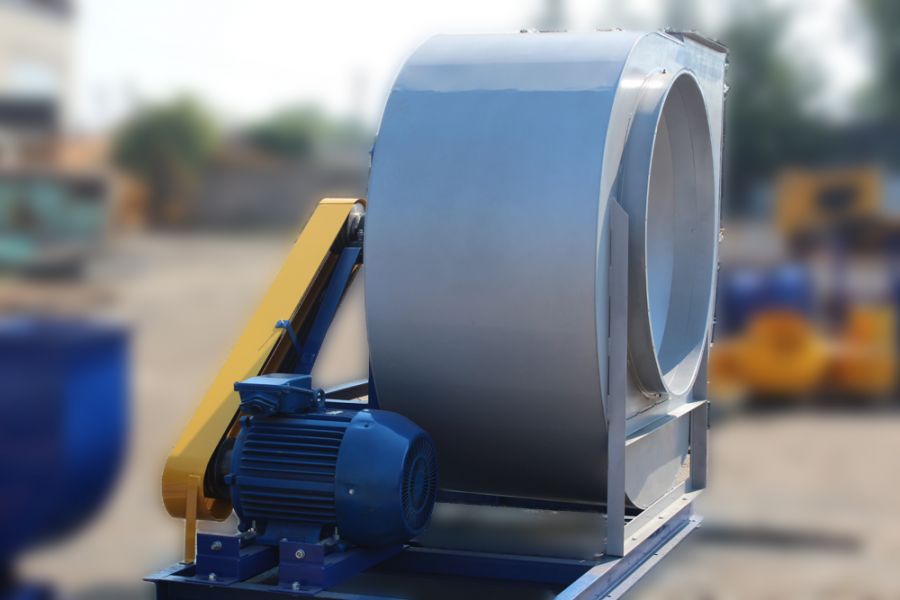

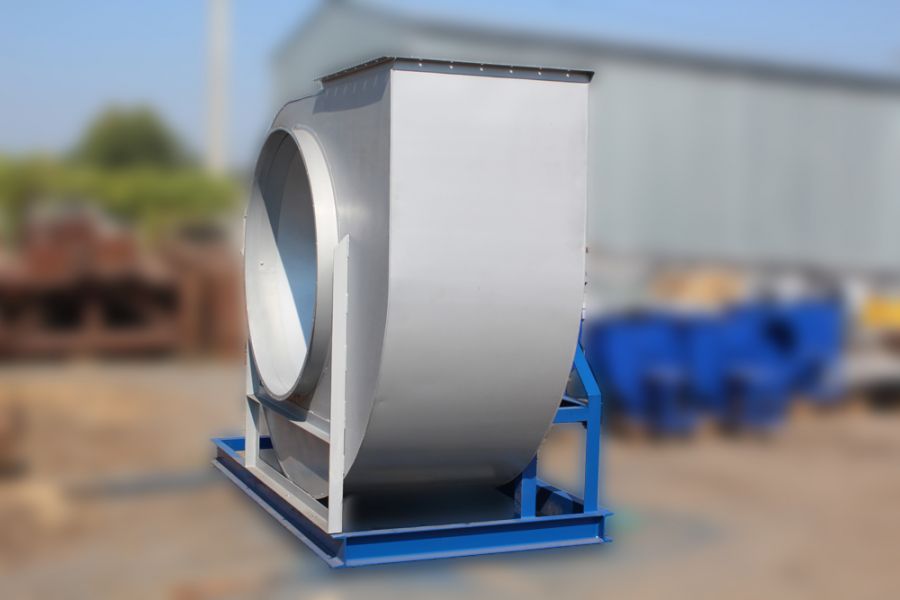

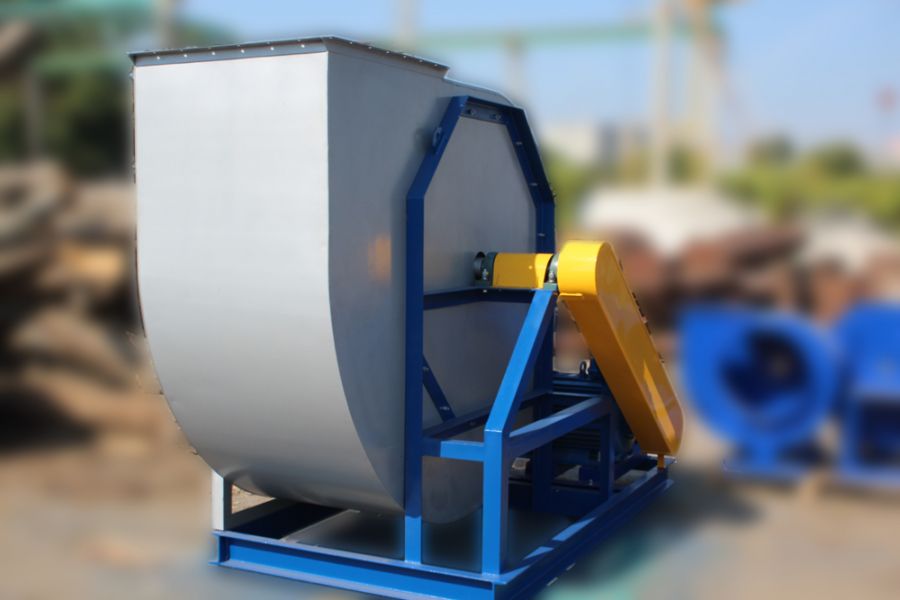

ВЦ 4-76 №14 Ж з ел.двигуном АІР 250 S6 45 кВт 1000 об./хв, виконання 5

Вентилятор відцентровий низького тиску серії ВЦ 4-76 №14 Ж з ел.двигуном АІР 250 S6 45 кВт 1000 об./хв загальнопромислового призначення, виконаний за схемою виконання № 5 з використанням клинопасової передачі, виготовлений з вуглецевої сталі.

Даний вентилятор призначений для систем вентиляції або кондиціонування повітря та інших газових сумішей, що не містять волокнистих матеріалів, липких речовин, пилу та інших твердих домішок не більше 100 мг/м³ в умовах помірного (У) клімату (3-я категорія розміщення) і тропічного (Т) клімату (2-я категорія розміщення).

Відцентровий вентилятор ВЦ 4-76 №14 Ж складається з наступних вузлів, які можна придбати окремо:

• вентилятор ВЦ 4-76 №14 Ж без електродвигуна
• робоче колесо вентилятора ВЦ 4-76 №14 Ж
• обичайка (корпус) вентилятора ВЦ 4-76 №14 Ж
• Електродвигун АІР 250 S6

Загальні відомості про відцентрові вентилятори ВЦ 4-76 №14 Ж з ел.двигуном АІР 250 S6 45 кВт 1000 об./хв:

• Низького тиску
• Одностороннього всмоктування
• Назад загнуті лопатки
• Кількість лопаток 12
• Напрямок обертання - праве і ліве

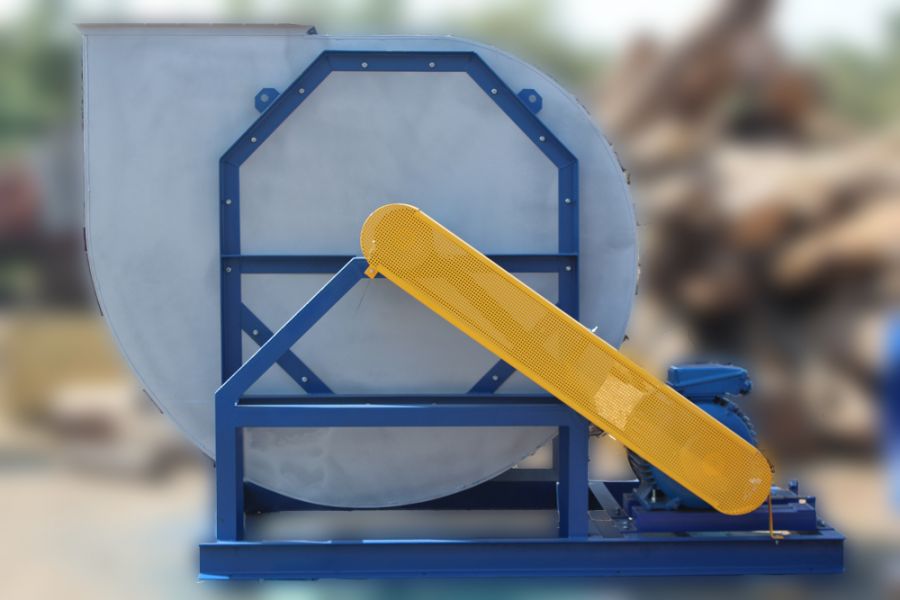

• Cхема виконання: № 5 (клиноремінною виконання) - з використанням клинопасової передачі (клинові ремені, провідний і ведений шківи)

Призначення відцентрових вентиляторів ВЦ 4-76 №14 Ж з ел.двигуном АІР 250 S6 45 кВт 1000 об./хв:

Відцентровий вентилятор ВЦ 4-76 №14 Ж з ел.двигуном АІР 250 S6 45 кВт 1000 об./хв призначений для переміщення повітря і інших газових сумішей, агресивність яких по відношенню до вуглецевої сталі не вище агресивності повітря, не містять липких речовин, волокнистих матеріалів, а також пилу та інших твердих домішок у кількості не більше 100 мг/м³.

Відцентрові вентилятори ВЦ 4-76 №14 Ж з ел.двигуном АІР 250 S6 45 кВт 1000 об./хв застосовуються:

• в системах кондиціонування повітря
• в системах вентиляції
• в системах повітряного опалення
• для переміщення агента сушіння (теплоносія) в технологічних лініях по сушці зерна з зерносушильними апаратами А1-ДС50, А1-УЗМ
• для інших санітарно-виробничих цілей

Відцентровий вентилятор ВЦ 4-76 №14 Ж з ел.двигуном АІР 250 S6 45 кВт 1000 об./хв експлуатується в умовах помірного клімату, при температурі навколишнього середовища від -40°C до +40°C.

Принцип роботи відцентрового вентилятора ВЦ 4-76 №14 Ж з ел.двигуном АІР 250 S6 45 кВт 1000 об./хв:

Повітря шляхом передачі йому енергії лопаток робочого колеса надходить у вентилятор під впливом відцентрової сили під кутом 90 градусів і надходить в радіальному напрямку в равлик спірального корпусу; в равлику, переміщаючись по спіральноподібному корпусу, під тиском, направляється через вихлоп вентилятора.

Комплектність відцентрового вентилятора ВЦ 4-76 №14 Ж з ел.двигуном АІР 250 S6 45 кВт 1000 об./хв:

• спіральний корпус,
• робоче колесо,
• станина,
• колектор,
• електродвигун.

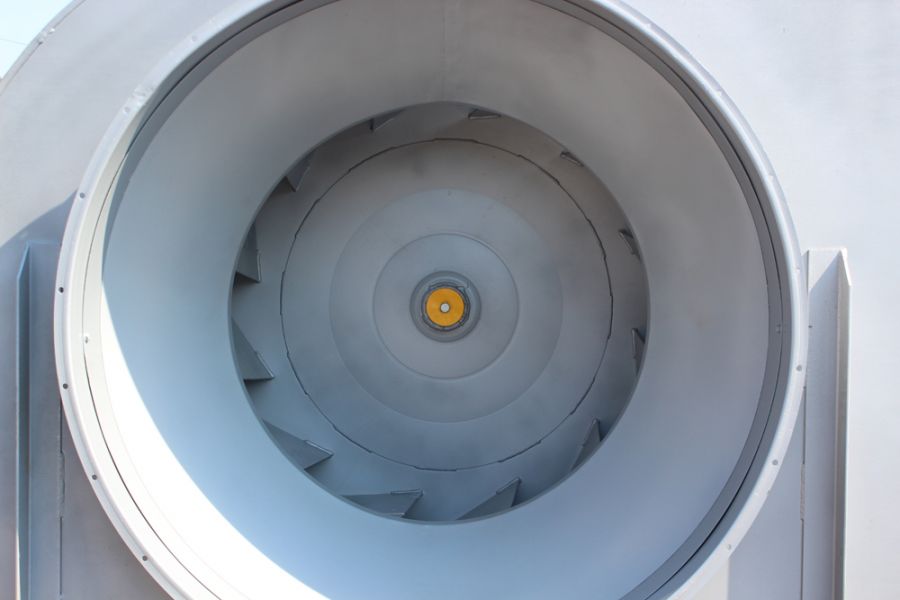

Робоче колесо складається з переднього і заднього дисків, 12 листових лопаток і маточини. Станина вентилятора - зварна. Основа має отвір для установки на віброізолятори або фундамент. На станині кріпляться електродвигун і кожух. Колектор конічної форми для підведення повітря до робочого колеса закріплений на вхідному патрубку. Перекриття між колектором і переднім диском робочого колеса регулюється осьовим переміщенням колектора у вхідному патрубку.

Положення корпусу радіальних вентиляторів правого (ПР) і лівого (ЛІВ) обертання, вид з боку всмоктувального отвору:
