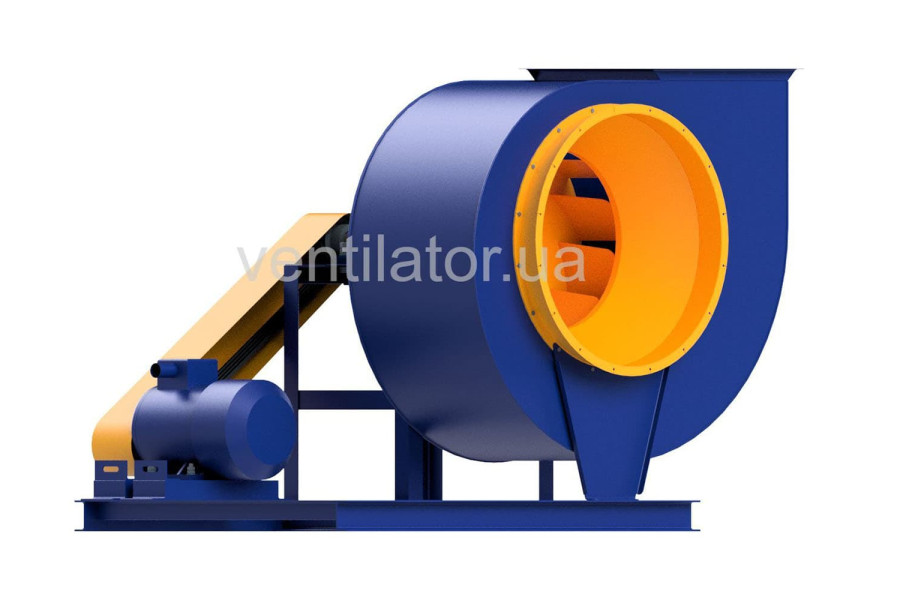

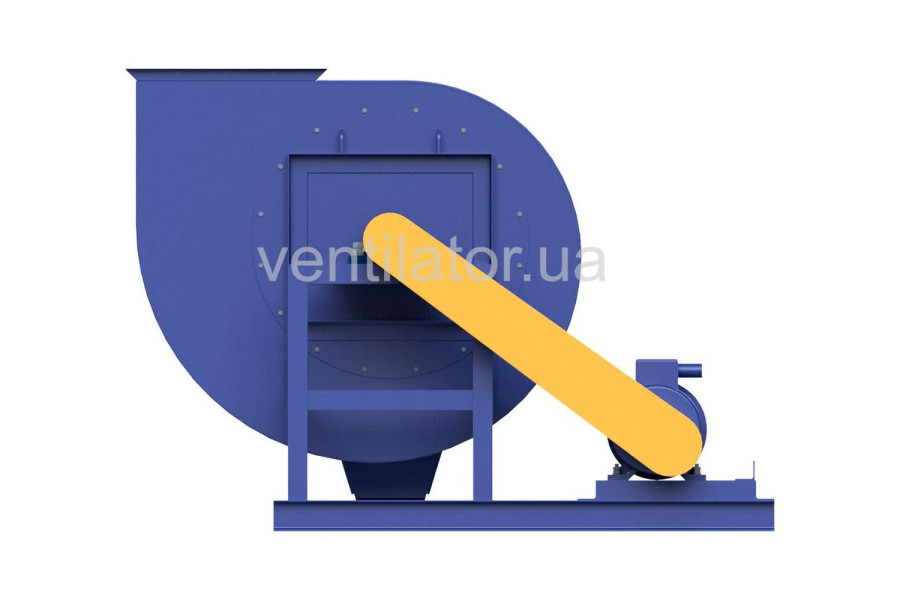

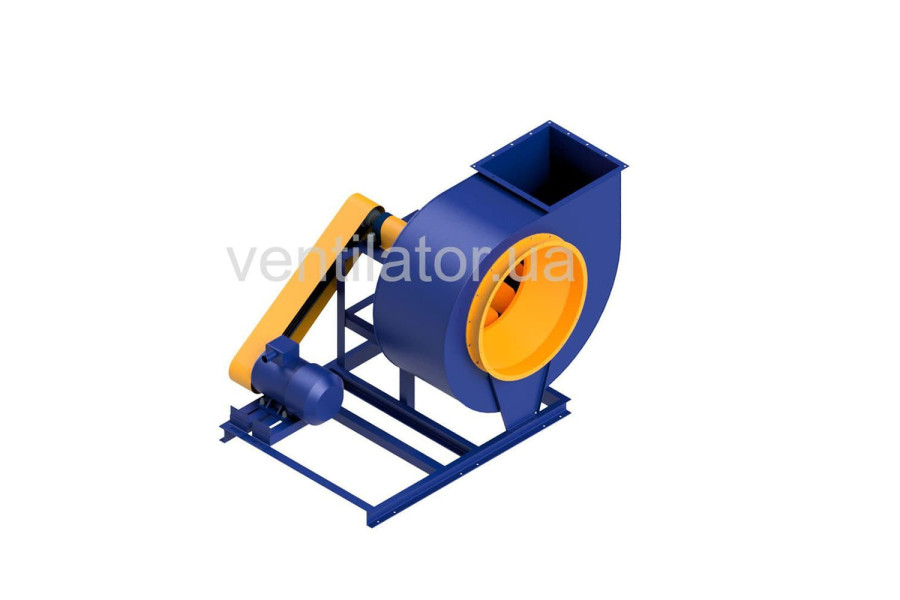

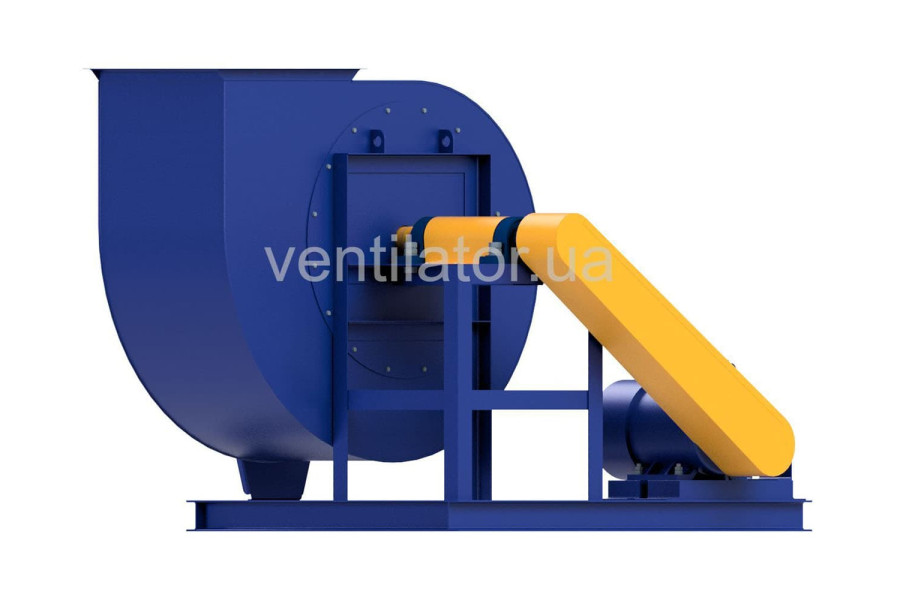

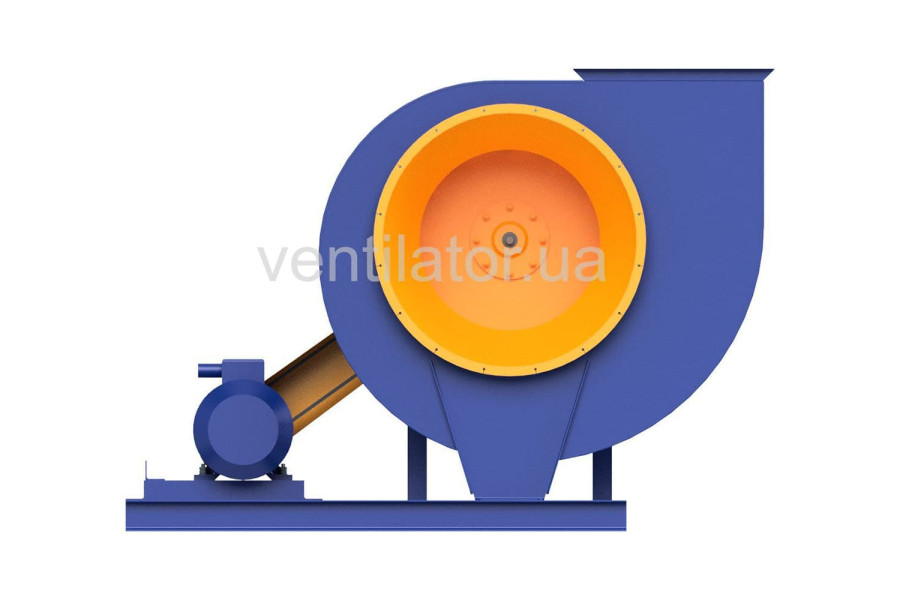

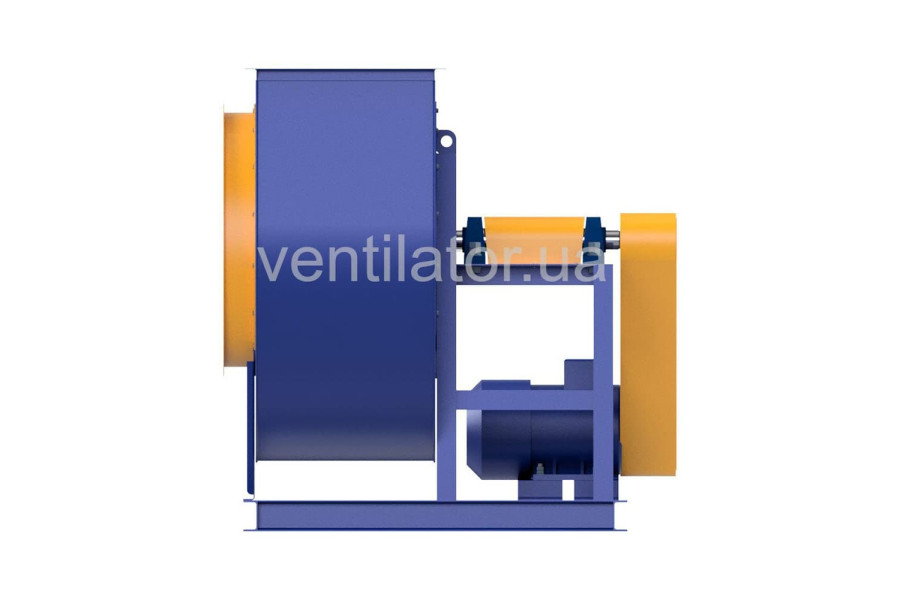

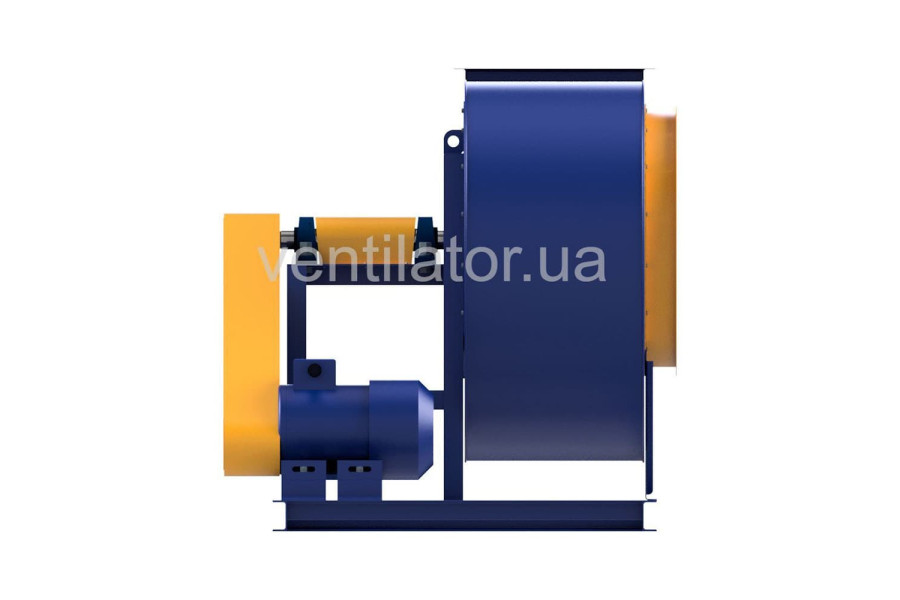

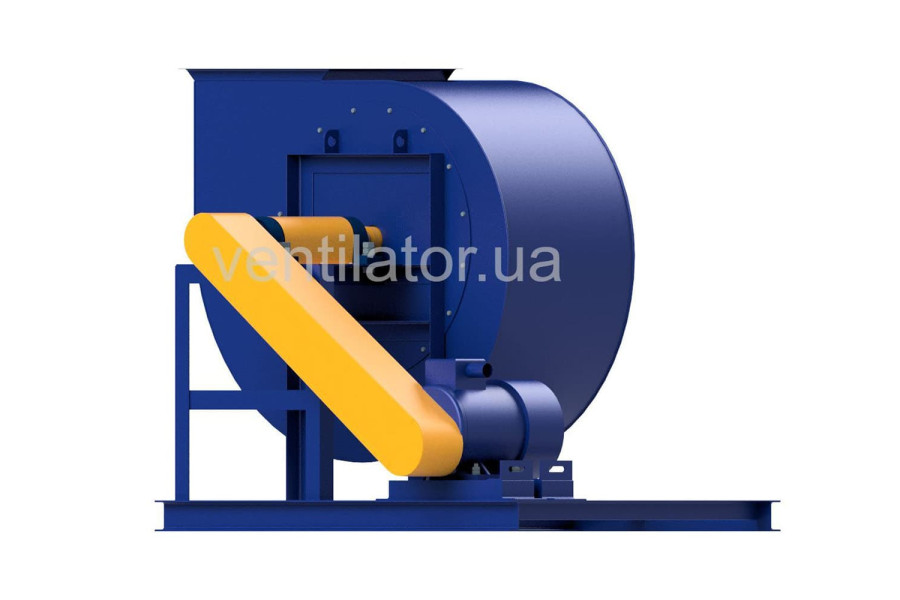

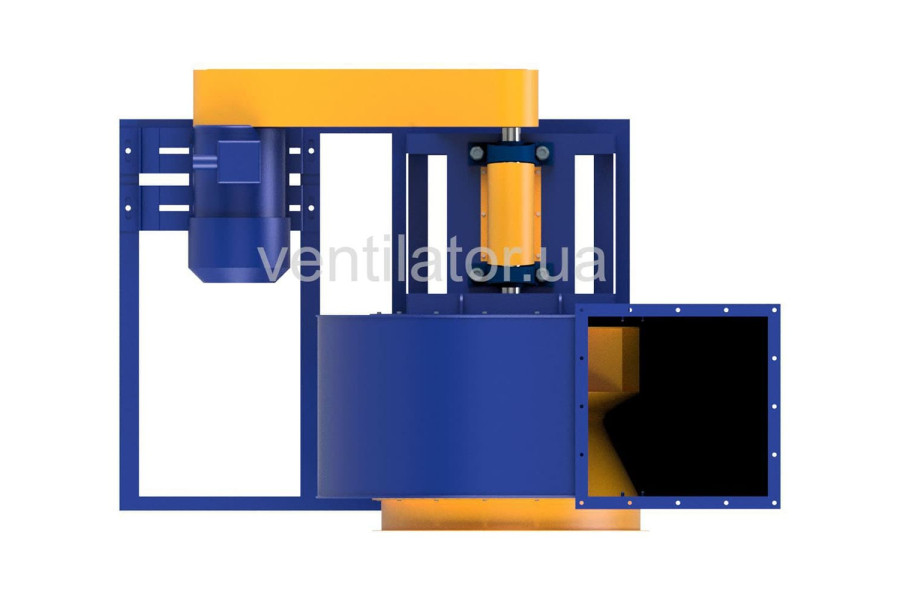

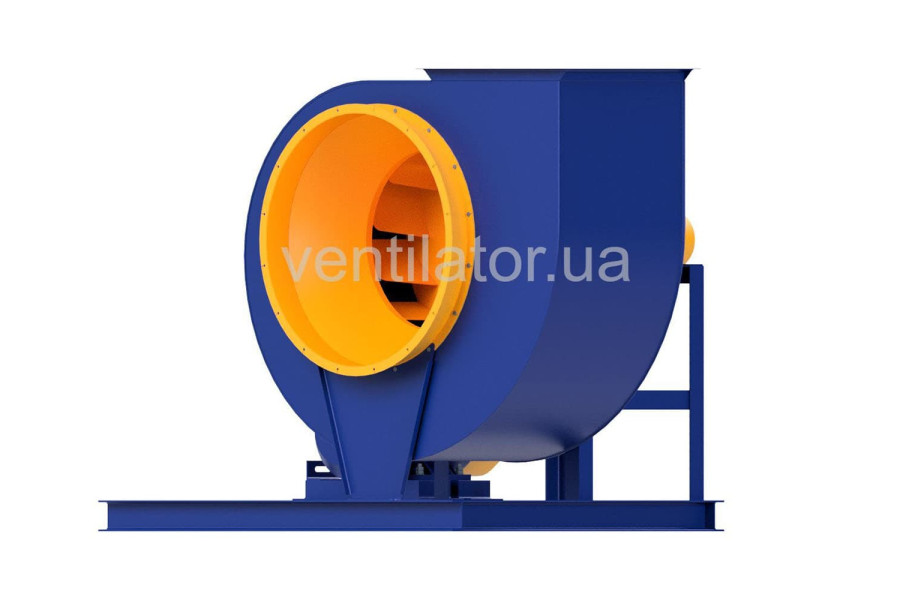

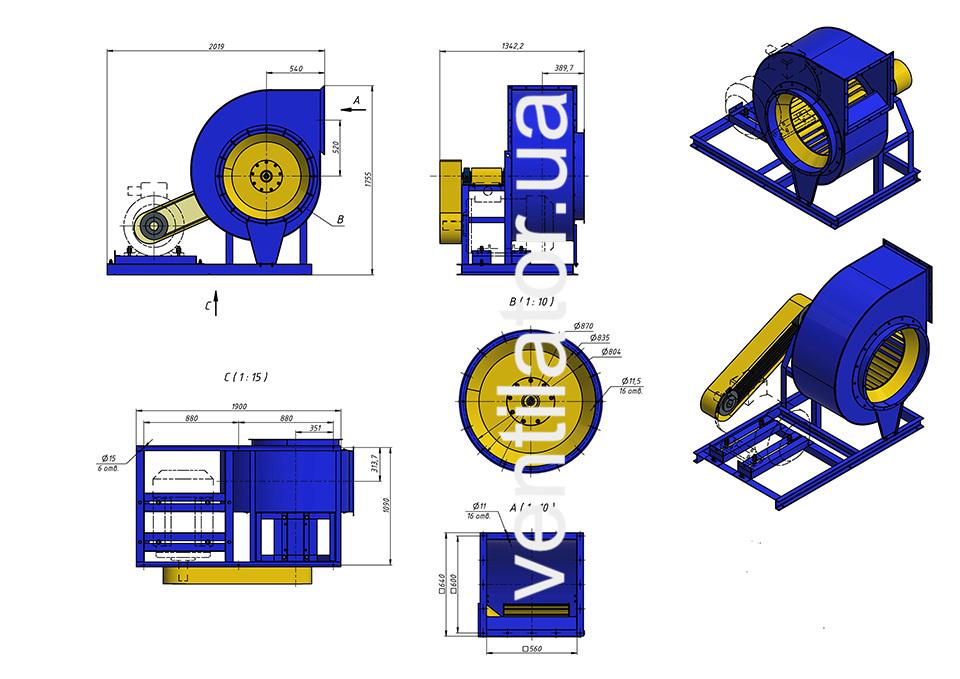

ВЦ 4-75 №8 з ел.двигуном АІР 160 S4 15 кВт 1500 об./хв, виконання 5

Вентилятор відцентровий низького тиску серії ВЦ 4-75 №8 (ВР 88-72.1-5.5, ВР 80-75-5) з електродвигуном Електродвигун АІР 160 S4 15.0 Потужність електродвигуна кВт 1500 Об./хв загальнопромислового призначення, виконаний за схемою виконання № 5 з використанням клинопасової передачі, виготовлений з вуглецевої сталі.

Даний вентилятор призначений для систем вентиляції або кондиціонування повітря та інших газових сумішей, агресивність яких до вуглецевої сталі не вище агресивності повітря з температурою до 80°С, не містять волокнистих матеріалів, липких речовин, пилу та інших твердих домішок не більше 100 мг/м³ в умовах помірного (У) клімату (3-я категорія розміщення) і тропічного (Т) клімату (2-я категорія розміщення) відповідно до ДСТУ 15150.

Відцентровий вентилятор ВЦ 4-75 №8 (ВР 88-72.1-5.5, ВР 80-75-5) складається з наступних вузлів, які можна придбати окремо:

• вентилятор ВЦ 4-75 №8 без електродвигуна
• робоче колесо вентилятора ВЦ 4-75 №8 (ВР 88-72.1-5.5)
• обичайка (корпус) вентилятора ВЦ 4-75 №8 (ВР 80-75-5)
• електродвигун Електродвигун АІР 160 S4 15.0 Потужність електродвигуна кВт 1500 Об./хв під вентилятор ВЦ 4-75 №8

Загальні відомості про відцентрові вентилятори ВЦ 4-75 №8 з ел.двигуном АІР 160 S4 15 кВт 1500 об./хв (ВР 88-72.1-5.5, ВР 80-75-5):

• Низького тиску
• Одностороннього всмоктування
• Назад загнуті лопатки
• Кількість лопаток 12
• Напрямок обертання - праве і ліве
• Cхема виконання: № 5 (клиноремінною виконання) - з використанням клинопасової передачі (клинові ремені, провідний і ведений шківи)
• Вентилятори виготовляються відповідно до ТУ У 28.2-24881057-003:2023

Призначення відцентрових вентиляторів ВЦ 4-75 №8 з ел.двигуном АІР 160 S4 15 кВт 1500 об./хв (ВР 88-72.1-5.5, ВР 80-75-5):

Відцентровий вентилятор ВЦ 4-75 №8 з ел.двигуном АІР 160 S4 15 кВт 1500 об./хв призначений для переміщення повітря і інших газових сумішей, агресивність яких по відношенню до вуглецевої сталі не вище агресивності повітря, не містять липких речовин, волокнистих матеріалів, а також пилу та інших твердих домішок у кількості не більше 100 мг/м^3.

Відцентрові вентилятори ВЦ 4-75 №8 з ел.двигуном АІР 160 S4 15 кВт 1500 об./хв (ВР 88-72.1-5.5, ВР 80-75-5) застосовуються:

• в системах кондиціонування повітря
• в системах вентиляції
• в системах повітряного опалення
• для інших санітарно-виробничих цілей

Відцентровий вентилятор ВЦ 4-75 №8 з ел.двигуном АІР 160 S4 15 кВт 1500 об./хв (ВР 88-72.1-5.5, ВР 80-75-5) експлуатується в умовах помірного клімату, при температурі навколишнього середовища від -40°C до +40°C. Температура переміщуваного середовища не повинна перевищувати 80 °C.

Принцип роботи відцентрового вентилятора ВЦ 4-75 №8 з ел.двигуном АІР 160 S4 15 кВт 1500 об./хв:

Повітря шляхом передачі йому енергії лопаток робочого колеса надходить у вентилятор під впливом відцентрової сили під кутом 90 градусів і надходить в радіальному напрямку в равлик спірального корпусу; в равлику, переміщаючись по спіральноподібному корпусу, під тиском, направляється через вихлоп вентилятора.

Комплектність відцентрового вентилятора ВЦ 4-75 №8 з ел.двигуном АІР 160 S4 15 кВт 1500 об./хв (ВР 88-72.1-5.5, ВР 80-75-5):

Вентилятор ВЦ 4-75 №8 з електродвигуном Електродвигун АІР 160 S4 15.0 Потужність електродвигуна кВт 1500 Об./хв складається з таких основних вузлів, як:

• спіральний корпус,
• робоче колесо,
• станина,
• колектор,
• електродвигун.

Робоче колесо складається з переднього і заднього дисків, 12 листових лопаток і маточини.

Станина вентилятора - зварна. Основа має отвір для установки на віброізолятори або фундамент. На станині кріпляться електродвигун і кожух.

Колектор конічної форми для підведення повітря до робочого колеса закріплений на вхідному патрубку. Перекриття між колектором і переднім диском робочого колеса регулюється осьовим переміщенням колектора у вхідному патрубку.

Положення корпусу радіальних вентиляторів правого (ПР) і лівого (ЛІВ) обертання, вид з боку всмоктувального отвору:
