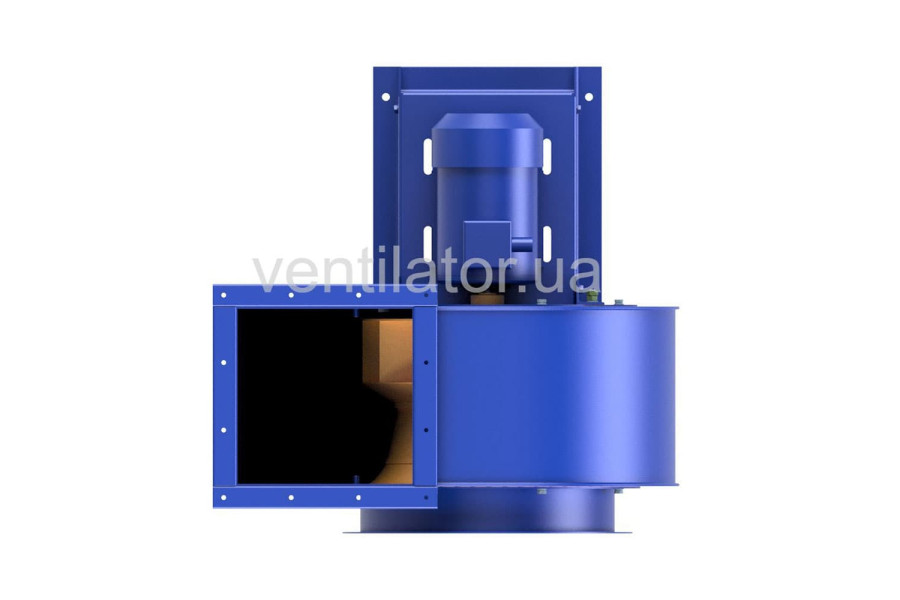

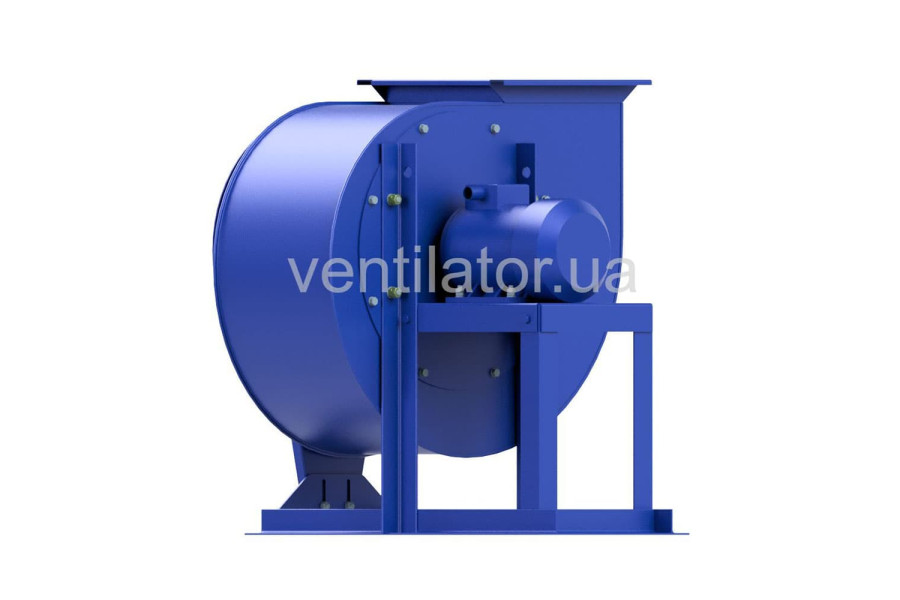

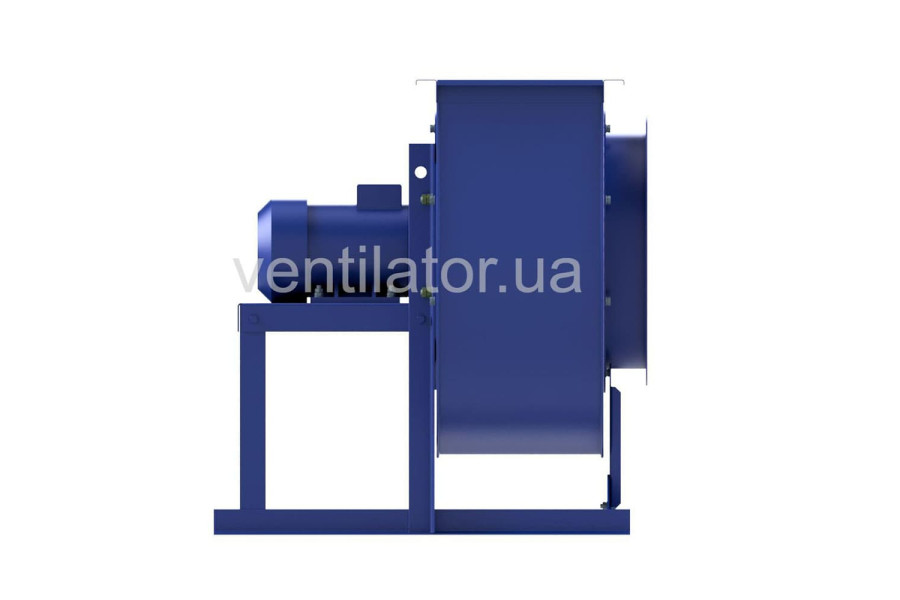

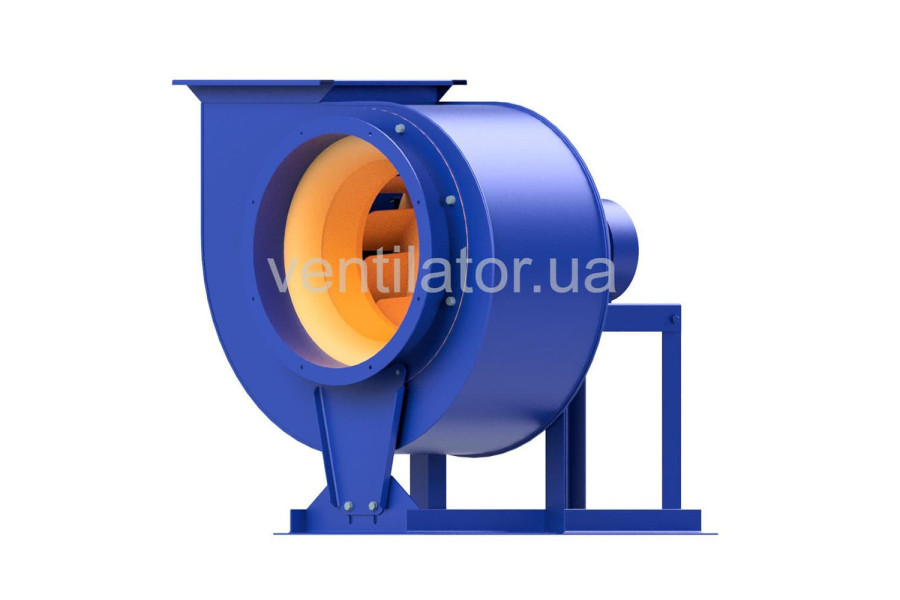

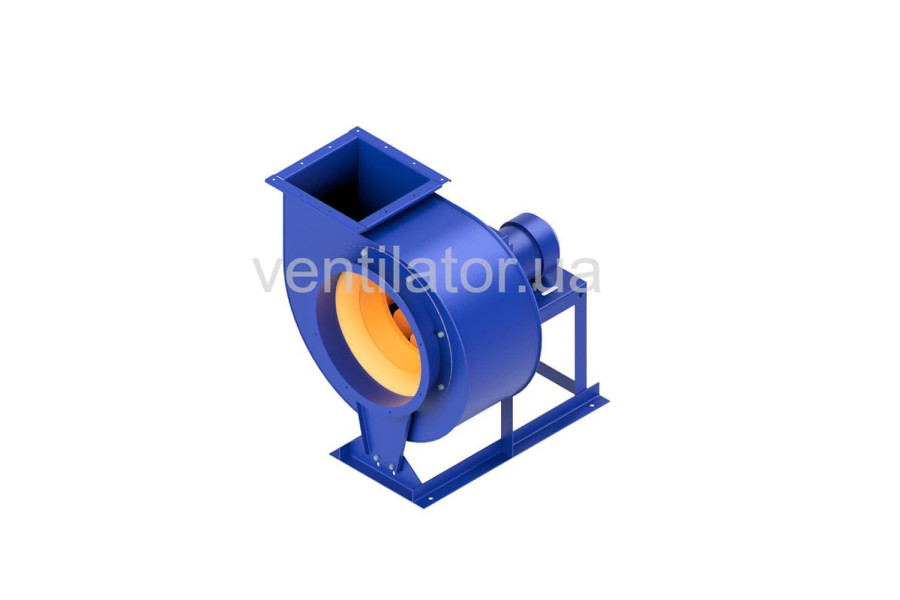

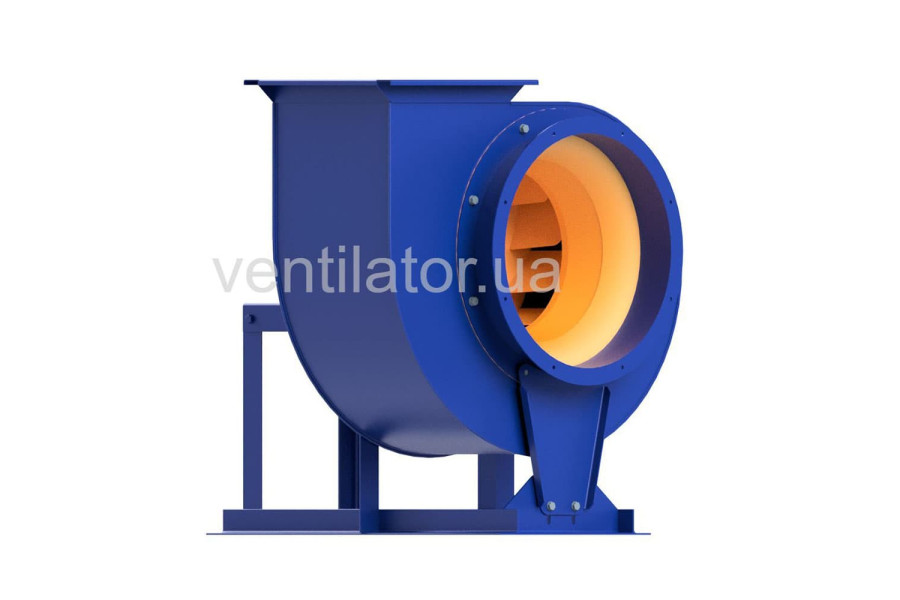

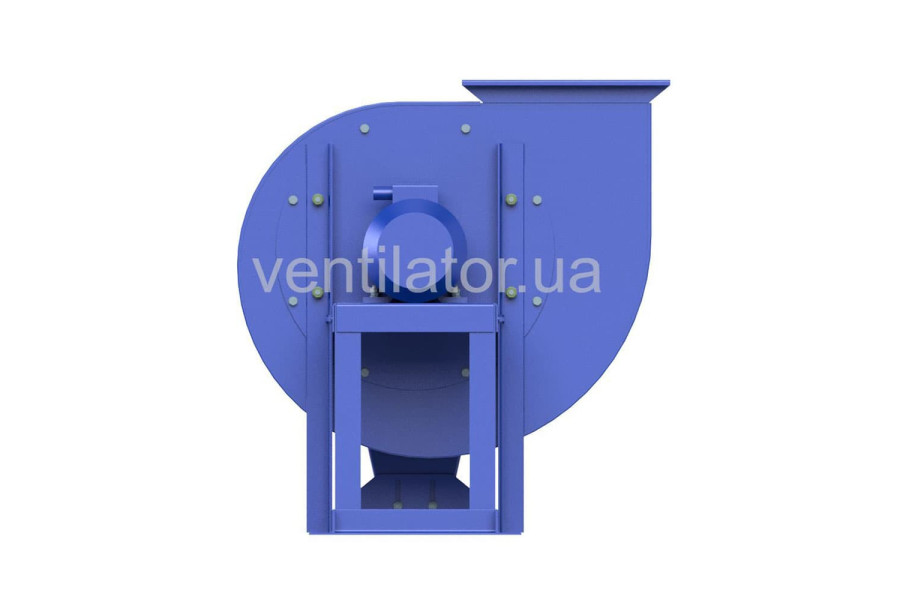

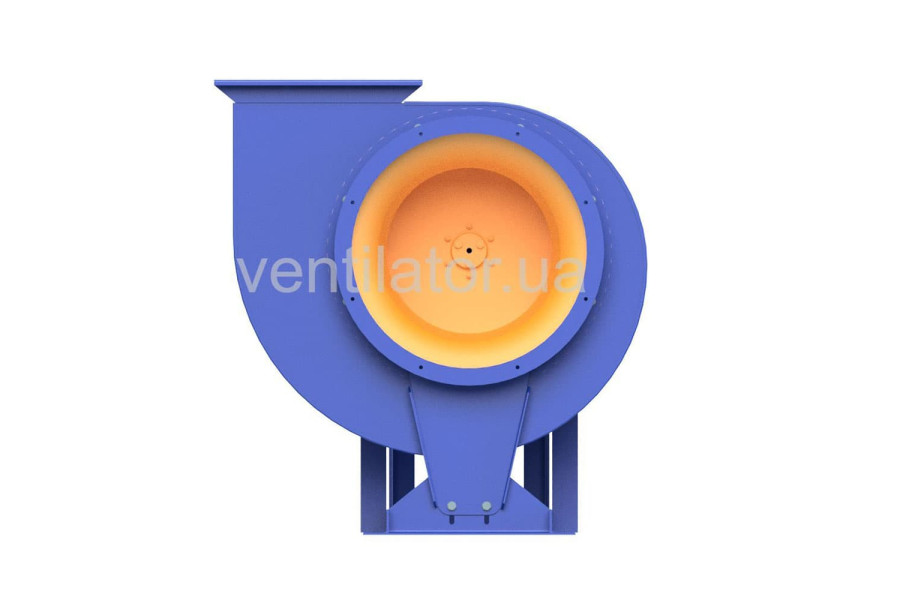

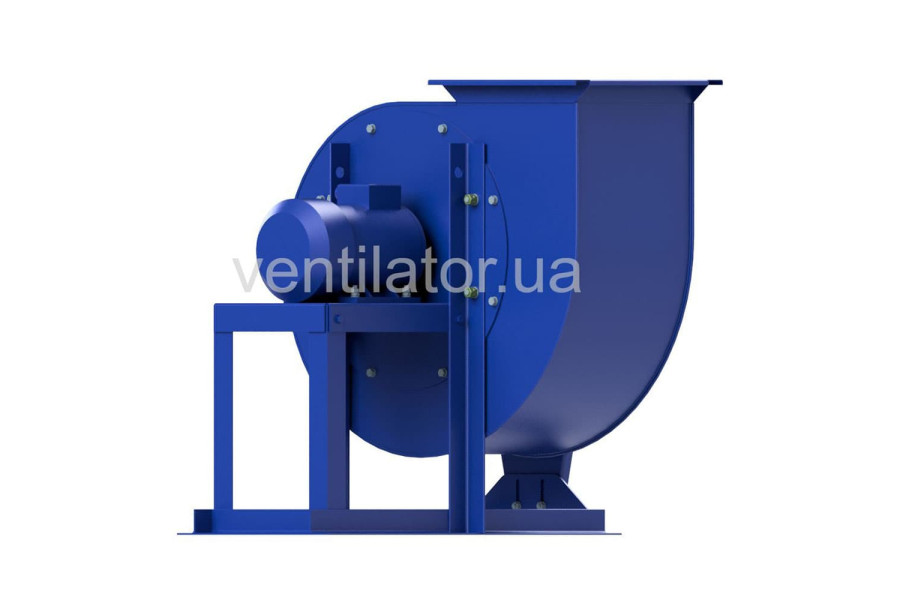

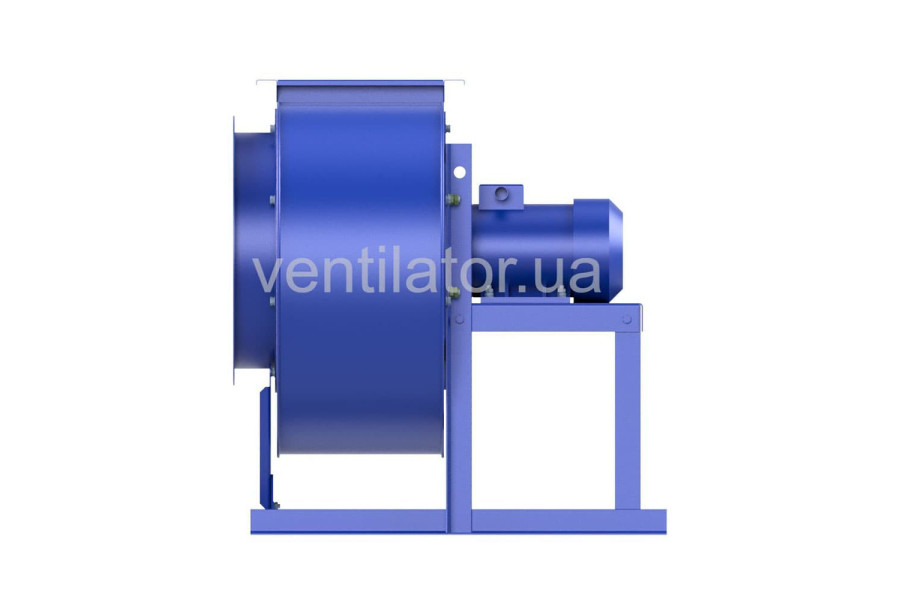

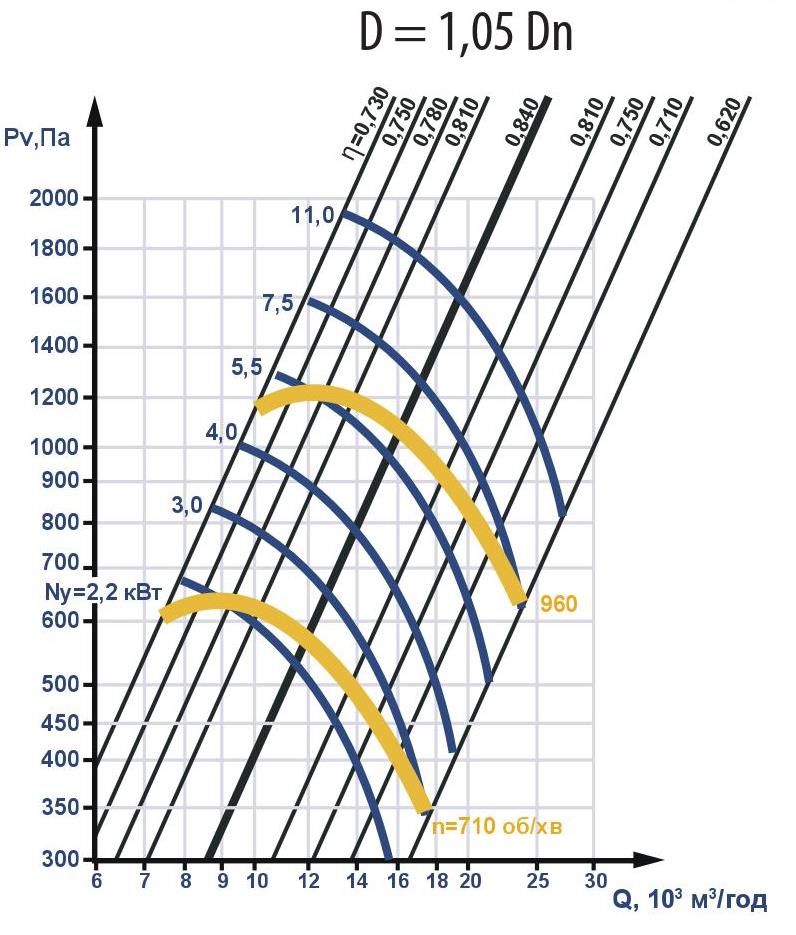

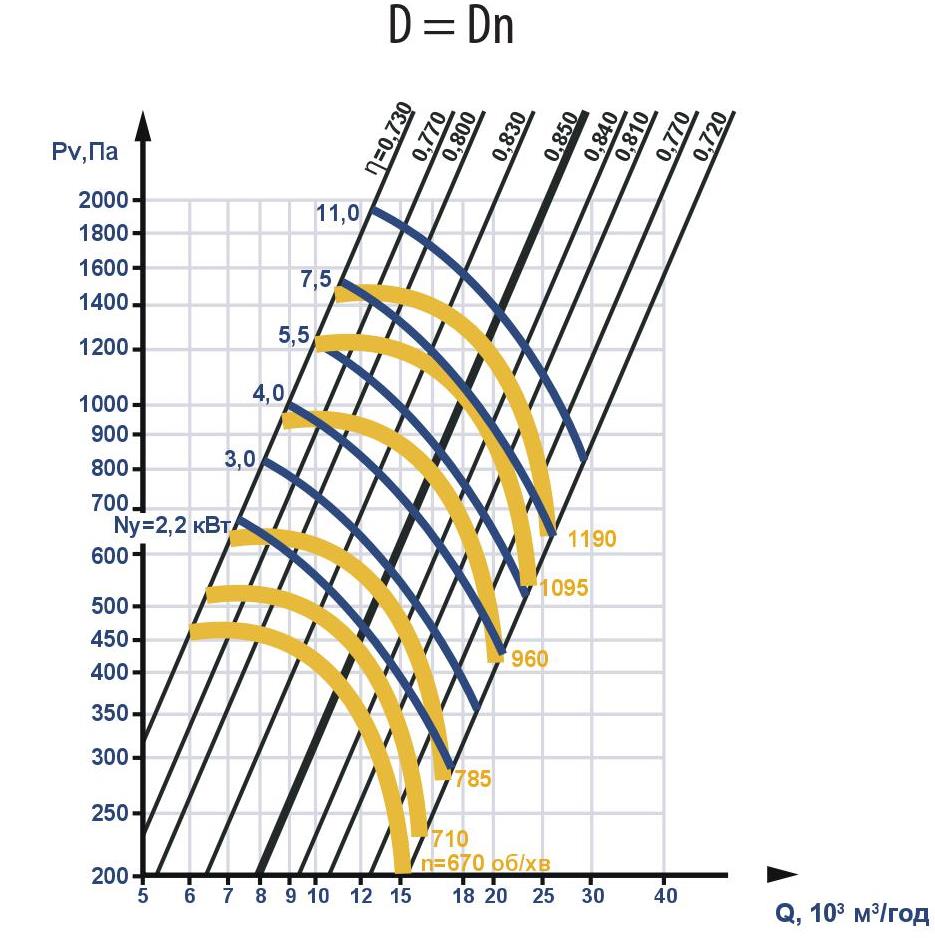

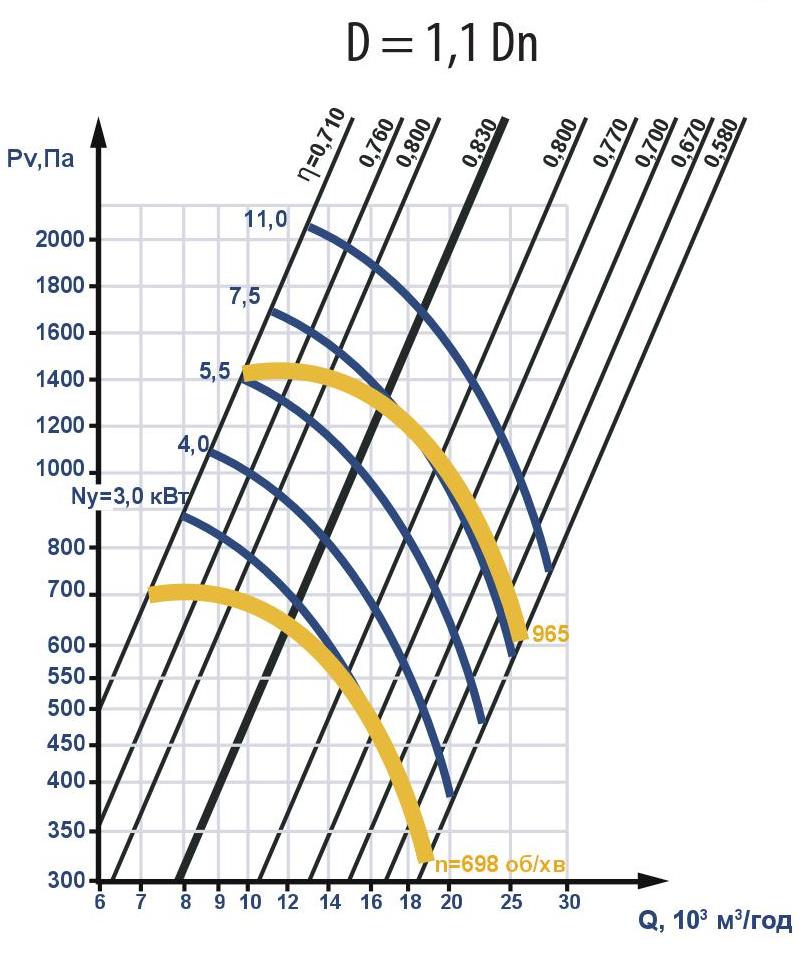

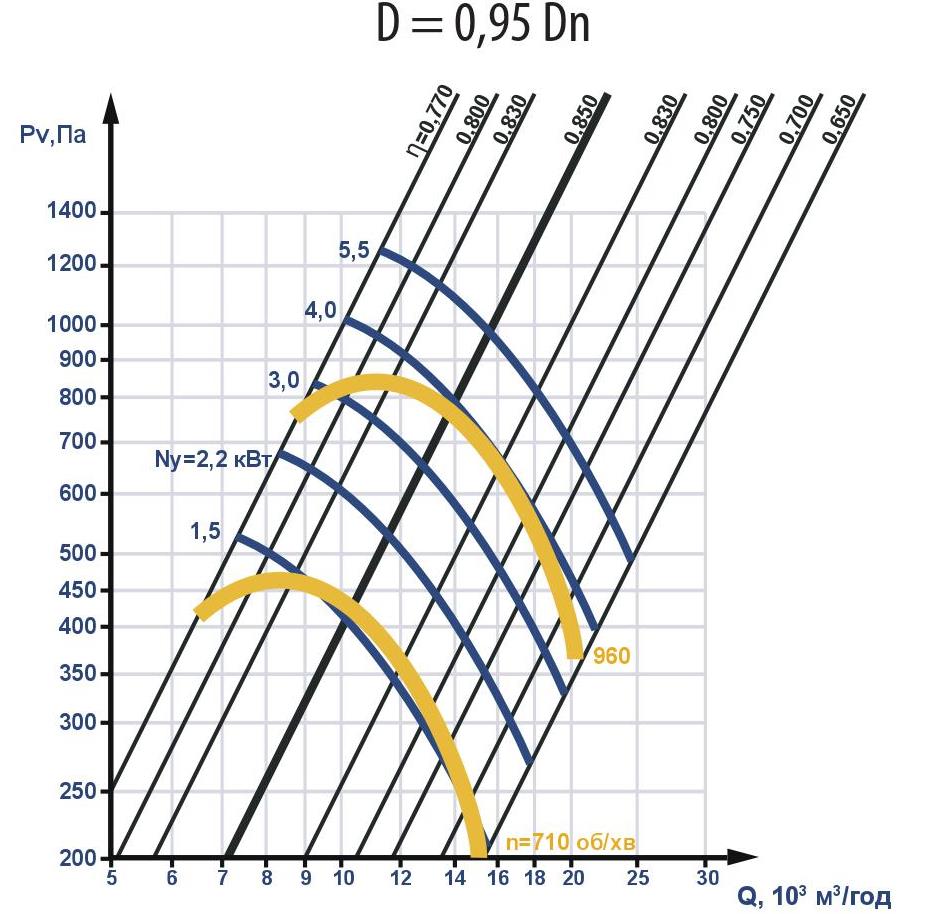

Відцентровий вентилятор низького тиску ВЦ 4-75 ВЗ №8 з ел.двигуном АІММ 160 S6 11 кВт 1000 об./хв, виконання 1

Вентилятор відцентровий низького тиску серії ВЦ 4-75 ВЗ №8 з ел.двигуном АІММ 160 S6 11 кВт 1000 об./хв виготовлений з різнорідних матеріалів для вибухонебезпечних середовищ. Вентилятор має латунні набойки у зонах тертя для вибухозахисту.

Даний вентилятор призначений для систем вентиляції або кондиціонування газопаровоздушних вибухонебезпечних сумішей 1-ї і 2-ї категорій груп Т1, Т2, Т3 за класифікацією «Правил влаштування електроустановок» (ПВЕ), що не викликають прискореної корозії матеріалів проточної частини вентиляторів. Дані суміші не повинні перевищувати температуру 80 °С, а вміст волокнистих матеріалів, липких речовин, пилу та інших твердих домішок не повинно бути більше 100 мг/м³ в умовах помірного (У) клімату (3-я категорія розміщення) і тропічного (Т) клімату (2-я категорія розміщення). Температура навколишнього середовища допускається в межах від -40°С до +40°С (+40°С при комплектації електродвигунами тропічного виконання).

Корпус і лопатки робочих коліс вибухобезпечних вентиляторів виготовляються з матеріалів, що утворюють пару (сталь-латунь або сталь-алюміній), не небезпечну відносно запалення від фрикційних іскор.

Відцентровий вентилятор ВЦ 4-75 №8 (ВР 88-72.1-5.5, ВР 80-75-5) складається з наступних вузлів, які можна придбати окремо:

• вентилятор ВЦ 4-75 №8 (ВР 88-72.1-5.5, ВР 80-75-5) без електродвигуна
• робоче колесо вентилятора ВЦ 4-75 №8 (ВР 88-72.1-5.5)
• обичайка (корпус) вентилятора ВЦ 4-75 №8 (ВР 80-75-5)
• Електродвигун АІММ 160 S6

Загальні відомості про відцентрові вентилятор ВЦ 4-75 ВЗ №8 з ел.двигуном АІММ 160 S6 11 кВт 1000 об./хв, виготовлений з різнорідних металів:

• Низького тиску
• Одностороннього всмоктування
• Назад загнуті лопатки
• Кількість лопаток: 12
• Напрямок обертання – праве і ліве
• Матеріал виготовлення – різнорідні метали

Призначення відцентрових вентиляторів ВЦ 4-75 ВЗ №8 з ел.двигуном АІММ 160 S6 11 кВт 1000 об./хв (ВР 88-72.1-5.5, ВР 80-75-5):

Даний вентилятор призначений для систем вентиляції або кондиціонування газопаровоздушних вибухонебезпечних сумішей 1-ї і 2-ї категорій груп Т1, Т2, Т3 за класифікацією «Правил влаштування електроустановок» (ПВЕ), що не викликають прискореної корозії матеріалів проточної частини вентиляторів. Дані суміші не повинні перевищувати температуру 80 °С, а вміст волокнистих матеріалів, липких речовин, пилу та інших твердих домішок не повинно бути більше 100 мг/м³ в умовах помірного (У) клімату (3-я категорія розміщення) і тропічного (Т) клімату (2-я категорія розміщення). Температура навколишнього середовища допускається в межах від -40°С до +40°С (+40°С при комплектації електродвигунами тропічного виконання).

Відцентрові вентилятори ВЦ 4-75 ВЗ №8 з ел.двигуном АІММ 160 S6 11 кВт 1000 об./хв (ВР 88-72.1-5.5, ВР 80-75-5) застосовуються:

• в системах кондиціонування повітря
• в системах вентиляції
• в системах повітряного опалення
• для інших санітарно-виробничих цілей

Відцентровий вентилятор ВЦ 4-75 ВЗ №8 з ел.двигуном АІММ 160 S6 11 кВт 1000 об./хв (ВР 88-72.1-5.5, ВР 80-75-5) експлуатується в умовах помірного клімату при температурі навколишнього середовища від -40°C до +40°C. Температура переміщуваного середовища не повинна перевищувати 80°C.

Принцип роботи відцентрового вентилятора ВЦ 4-75 ВЗ №8 з ел.двигуном АІММ 160 S6 11 кВт 1000 об./хв (ВР 88-72.1-5.5, ВР 80-75-5):

Повітря, шляхом передачі йому енергії лопаток робочого колеса, надходить у вентилятор під впливом відцентрової сили під кутом 90 градусів і надходить в радіальному напрямку до равлика спірального корпусу. У равлику, переміщуючись по спірально-образному корпусу, повітря під тиском направляється через вихлоп вентилятора.

Комплектність відцентрового вентилятора ВЦ 4-75 №8 з різнорідних металів:

• спіральний корпус
• робоче колесо
• станина
• колектор
• Електродвигун АІММ 160 S6

Робоче колесо складається з переднього і заднього дисків, 12 листових лопаток і маточини. Станина вентилятора – зварна. Основа має отвір для установки на віброізолятори або фундамент. На станині кріпляться електродвигун і кожух. Колектор конічної форми для підведення повітря до робочого колеса закріплений на вхідному патрубку. Перекриття між колектором і переднім диском робочого колеса регулюється осьовим переміщенням колектора у вхідному патрубку.

Положення корпусу радіальних вентиляторів правого (ПР) і лівого (ЛІВ) обертання, вид з боку всмоктувального отвору:
