ВЦ 4-70 ВЗ №8 з ел.двигуном 4ВР 132 М6 7,5 кВт 1000 об./хв, виконання 1

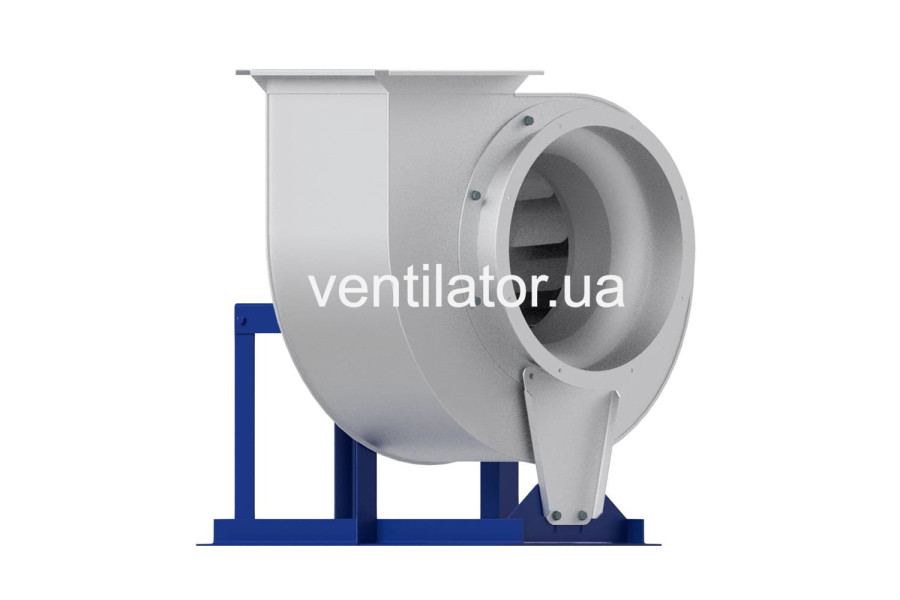

Вентилятор відцентровий низького тиску серіїВЦ 4-70 ВЗ №8 з ел.двигуном 4ВР 132 М6 7,5 кВт 1000 об./хв, виготовлений за схемою виконання №1 з алюмінієвих сплавів для вибухонебезпечних середовищ.

Даний вентилятор призначений для систем вентиляції або кондиціонування газопаровоздушних вибухонебезпечних сумішей 1-й і 2-ї категорій груп Т1, Т2, Т3 за класифікацією "Правил влаштування електроустановок" (ПВЕ), не викликають прискореної корозії матеріалів проточної частини вентиляторів. Дані суміші не повинні перевищувати температуру 80 °С, а вміст волокнистих матеріалів, липких речовин, пилу та інших твердих домішок не повинно бути більше 100 мг/м³ в умовах помірного (У) клімату (3-я категорія розміщення) і тропічного (Т) клімату (2-я категорія розміщення). Температура навколишнього середовища допускається в межах від -40°С до +40°С (+40°С при комплектації електродвигунами тропічного виконання).

Вентилятори серії ВЦ 4-70 ВЗ (вибухозахищений) №8 (ВР 88-72.1-5.5, ВР 80-75-5) не застосовні для переміщення газопароповітряних сумішей:
А) містять вибухові речовини, додатковий кисень, вибухонебезпечні пилу;
Б) від технологічних установок, в яких вибухонебезпечні речовини нагріваються вище температури їх самозаймання або знаходяться під надлишковим тиском.

Вентилятори з підвищеним захистом від іскроутворення застосовуються для обслуговування вибухонебезпечних приміщень класів В-1а і Б-1б по класифікації "Правил влаштування електроустановок" (ПВЕ) при дотриманні нормальних умов роботи.

Відцентровий вентилятор ВЦ 4-70 ВЗ (вибухозахищений) №8 (ВР 88-72.1-5.5, ВР 80-75-5) складається з наступних вузлів, які можна придбати окремо:

• вентилятор ВЦ 4-70 ВЗ (вибухозахищений) №8 (ВР 88-72.1-5.5, ВР 80-75-5) без електродвигуна
• робоче колесо вентилятора ВЦ 4-70 ВЗ (вибухозахищений) №8 (ВР 88-72.1-5.5)
• обичайка (корпус) вентилятора ВЦ 4-70 ВЗ (вибухозахищений) №8 (ВР 80-75-5)
• Електродвигун 4ВР 132 M6

Загальні відомості про відцентрових вентиляторах ВЦ 4-70 ВЗ (вибухозахищений) №8 (ВР 88-72.1-5.5, ВР 80-75-5) з електродвигуном Електродвигун 4ВР 132 M6 7.5 Потужність електродвигуна кВт 1000 Об./хв:

• Низького тиску
• Одностороннього всмоктування
• Назад загнуті лопатки
• Кількість лопаток 12
• Напрямок обертання - праве і ліве
• Матеріал виготовлення - алюмінієві сплави

Призначення відцентрових вентиляторів ВЦ 4-70 ВЗ (вибухозахищений) №8 (ВР 88-72.1-5.5, ВР 80-75-5):

Даний вентилятор призначений для систем вентиляції або кондиціонування газопароповітряних вибухонебезпечних сумішей 1-й і 2-ї категорій груп Т1, Т2, Т3 за класифікацією "Правил влаштування електроустановок" (ПВЕ), не викликають прискореної корозії матеріалів проточної частини вентиляторів.

Відцентрові вентилятори ВЦ 4-70 ВЗ (вибухозахищений) №8 (ВР 88-72.1-5.5, ВР 80-75-5) застосовуються:

• в системах кондиціонування повітря
• в системах вентиляції
• в системах повітряного опалення
• для інших санітарно-виробничих цілей

Відцентровий вентилятор ВЦ 4-70 ВЗ №8 з ел.двигуном 4ВР 132 М6 7,5 кВт 1000 об./хв виготовлений з алюмінієвих сплавів з підвищеним захистом від іскроутворення призначені для переміщення вибухонебезпечних газопароповітряних сумішей. Даний тип вентилятора експлуатується в умовах помірного клімату, при температурі навколишнього середовища від -40 °C до +40 °C. Температура переміщуваного середовища не повинна перевищувати 80 °C.

Принцип роботи відцентрового вентилятора ВЦ 4-70 ВЗ (вибухозахищений) №8 (ВР 88-72.1-5.5, ВР 80-75-5):

Повітря, шляхом передачі йому енергії лопаток робочого колеса, надходить у вентилятор під впливом відцентрової сили під кутом 90 градусів і надходить в радіальному напрямку до равлика спірального корпусу. У равлику, переміщаючись по спірально-образному корпусу, повітря під тиском направляється через вихлоп вентилятора.

Комплектність відцентрового вентилятора ВЦ 4-70 ВЗ (вибухозахищений) №8 (ВР 88-72.1-5.5, ВР 80-75-5):

• спіральний корпус,
• робоче колесо,
• станина,
• колектор,
• Електродвигун 4ВР 132 M6

Робоче колесо складається з переднього і заднього дисків, 12 листових лопаток і маточини. Станина вентилятора - зварна. Основа має отвір для установки на віброізолятори або фундамент. На станині кріпляться електродвигун і кожух. Колектор конічної форми для підведення повітря до робочого колеса закріплений на вхідному патрубку. Перекриття між колектором і переднім диском робочого колеса регулюється осьовим переміщенням колектора у вхідному патрубку.

Положення корпусу радіальних вентиляторів правого (ПР) і лівого (ЛІВ) обертання, вид з боку всмоктувального отвору:
