ВЦ 14-46 ВЗ (ВЗІ) №8 з ел.двигуном АІММ 180 M8 15 кВт 750 об./хв, виконання 1

Вентилятор відцентровий середнього тиску серії ВЦ 14-46 ВЗ (ВЗІ) №8 з ел.двигуном АІММ 180 M8 15 кВт 750 об./хв (ВР-287-46.1), виготовлений з різнорідних матеріалів для вибухонебезпечних середовищ, має латунні накладки у зонах тертя.

Вентилятор ВЦ 14-46 ВЗ (ВЗІ) №8 (ВР-287-46.1) призначений для систем вентиляції або кондиціонування газопароповітряних вибухонебезпечних сумішей 1-й і 2-ї категорій груп Т1, Т2, Т3 за класифікацією «Правил облаштування електроустановок» (ПВЕ), що не викликають прискореної корозії матеріалів проточної частини вентиляторів (агресивність повітря до 80 °С), не містять волокнистих матеріалів, липких речовин, пилу та інших твердих домішок не більше 100 мг/м³ в умовах помірного (У) клімату (3-я категорія розміщення) і тропічного (Т) клімату (2-а категорія розміщення).

Температура навколишнього середовища повинна бути в межах від -40 °С до +40 °С (+40 °С при комплектації електродвигунами тропічного виконання). Корпус і лопатки робочих колес вибухобезпечних вентиляторів виготовляються з матеріалів, що утворюють пару (cталь-латунь або сталь-алюміній), не небезпечну відносно запалення від фрикційних іскор.

Модель є аналогом відцентрових вентиляторів середнього тиску ВР-287-46.1, ВР 320-46, ВР-300-46, ВР 300-45, ВР 289-46, ВР 15-45.

Відцентровий вентилятор ВЦ 14-46 ВЗ (ВЗІ) №8 (ВР-287-46.1) складається з наступних вузлів, які можна придбати окремо:

• вентилятор ВЦ 14-46 ВЗ (ВЗІ) №8 (ВР-287-46.1) без електродвигуна
• робоче колесо вентилятора ВЦ 14-46 ВЗ (ВЗІ) №8 (ВР-287-46.1)
• обичайка (корпус) вентилятора ВЦ 14-46 ВЗ (ВЗІ) №8 (ВР-287-46.1)
• Електродвигун АІММ 180 M8

Загальні відомості по відцентровим вентиляторам ВЦ 14-46 ВЗ (ВЗІ) №8 з ел.двигуном АІММ 180 M8 15 кВт 750 об./хв (ВР-287-46.1):

• Середнього тиску
• Одностороннього всмоктування
• Корпус спіральний поворотний
• Вперед загнуті лопатки
• Кількість лопаток - 32 шт.
• Напрямок обертання - праве і ліве
• Матеріал виготовлення - різнорідні метали.

Призначення відцентрових вентиляторів ВЦ 14-46 ВЗ (ВЗІ) №8 з ел.двигуном АІММ 180 M8 15 кВт 750 об./хв (ВР-287-46.1) з різнорідних матеріалів:

Відцентровий вентилятор ВЦ 14-46 ВЗ (ВЗІ) №8 з ел.двигуном АІММ 180 M8 15 кВт 750 об./хв призначений для систем вентиляції або кондиціонування газопароповітряних вибухонебезпечних сумішей 1-й і 2-ї категорій груп Т1, Т2, Т3 за класифікацією «Правил облаштування електроустановок» (ПВЕ), що не викликають прискореної корозії матеріалів проточної частини вентиляторів (агресивність повітря до 80 °С), не містять волокнистих матеріалів, липких речовин, пилу та інших твердих домішок не більше 100 мг/м³ в умовах помірного (У) клімату (3-я категорія розміщення) і тропічного (Т) клімату (2-а категорія розміщення). Температура навколишнього середовища повинна бути в межах від -40 °С до +40 °С (+40 °С при комплектації електродвигунами тропічного виконання).

Відцентрові вентилятори ВЦ 14-46 ВЗ (ВЗІ) №8 з ел.двигуном АІММ 180 M8 15 кВт 750 об./хв (ВР-287-46.1) застосовуються:

• в системах кондиціонування повітря
• в системах вентиляції
• в системах повітряного опалення
• для інших санітарно-виробничих цілей

Принцип роботи відцентрового вентилятора ВЦ 14-46 ВЗ (ВЗІ) №8 з ел.двигуном АІММ 180 M8 15 кВт 750 об./хв (ВР-287-46.1) з різнорідних матеріалів:

Повітря шляхом передачі йому енергії лопаток робочого колеса надходить у вентилятор під впливом відцентрової сили під кутом 90 градусів і надходить в радіальному напрямку в равлика спірального корпусу; в равлику, переміщаючись по спірально-образному корпусу, під тиском, направляється через вихлоп вентилятора.

Комплектність відцентрового вентилятора ВЦ 14-46 ВЗ (ВЗІ) №8 з ел.двигуном АІММ 180 M8 15 кВт 750 об./хв (ВР-287-46.1):

• спіральний корпус,
• робоче колесо,
• станина,
• колектор,
• Електродвигун АІММ 180 M8.

Робоче колесо складається з переднього і заднього дисків, 32 листових лопаток і маточини. Станина вентилятора - зварна. Основа має отвір для установки на віброізолятори або фундамент. На станині кріпляться електродвигун і кожух. Колектор конічної форми для підведення повітря до робочого колеса закріплений на вхідному патрубку. Перекриття між колектором і переднім диском робочого колеса регулюється осьовим переміщенням колектора у вхідному патрубку.

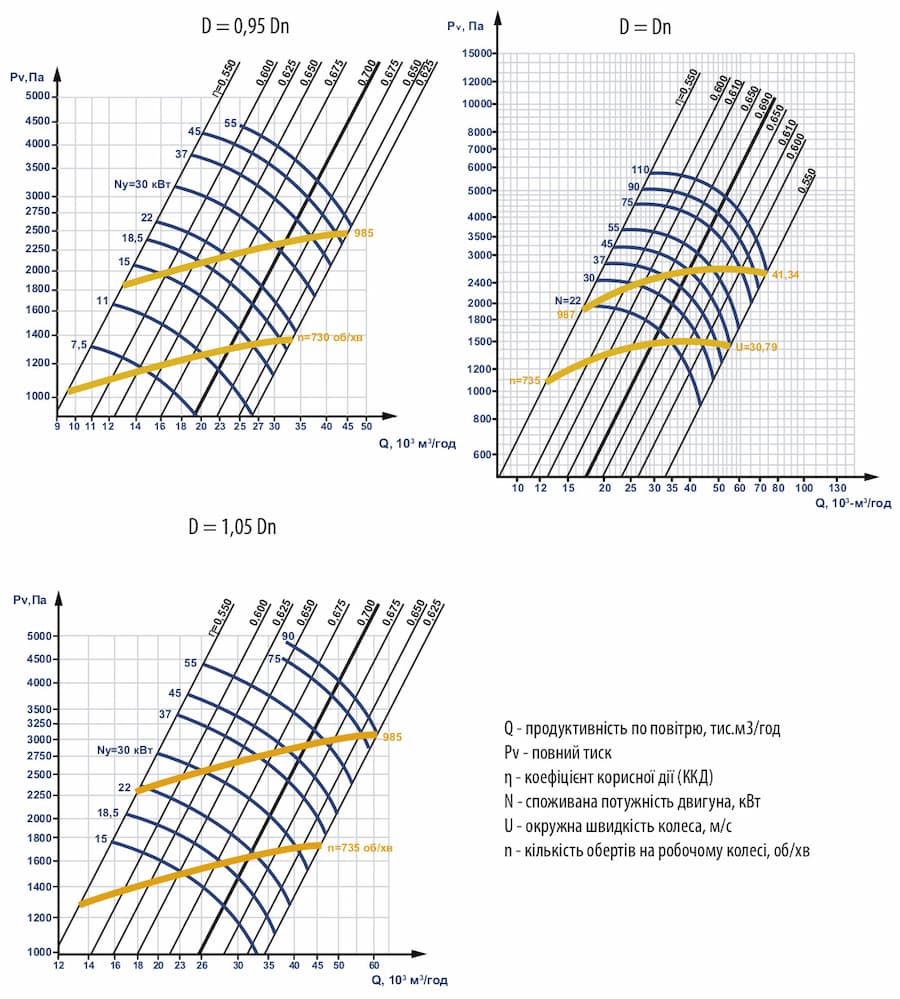

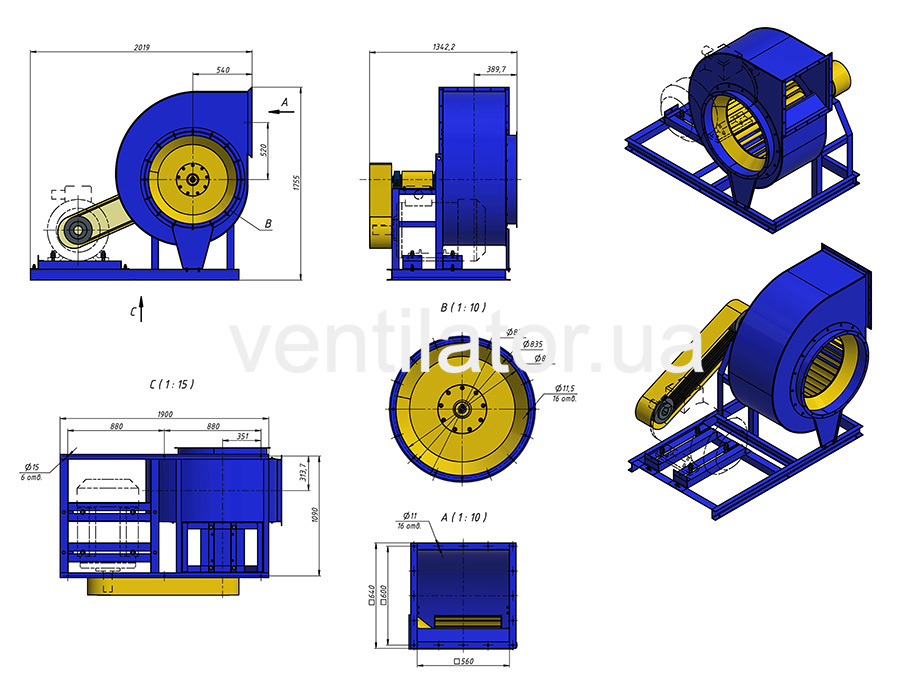

Положення корпусу радіальних вентиляторів правого (ПР) і лівого (ЛІВ) обертання, вид з боку всмоктувального отвору:
