ВЦ 14-46 №6,3 з ел.двигуном АІР 180 M6 18,5 кВт 1000 об./хв, виконання 1

Name: ВЦ 14-46 №6,3 з ел.двигуном АІР 180 M6 18,5 кВт 1000 об./хв, виконання 1
Brand: КВЗ
SKU: ВЦ144663
Price: 75914 UAH
Availability: InStock

Відцентровий вентилятор середнього тиску

Виробник: КВЗ

Все про товар

Опис

Характеристики

Аеродинамічні характеристики

Габаритні розміри

Відгуки 0

Питання0

Популярний

ВЦ 14-46 №6,3 з ел.двигуном АІР 180 M6 18,5 кВт 1000 об./хв, виконання 1

Є в наявності

Код товару: ID8619

75 914₴

Знайшли дешевше?

Вентилятор відцентровий середнього тиску серії ВЦ 14-46 №6,3 з електродвигуном Електродвигун АІР 180 M6 18.5 Потужність електродвигуна кВт 1000 Об./хв загальнопромислового призначення, виготовлений за схемою виконання № 1 з вуглецевої сталі. Робоча точка вентилятора: 25000 м³/год при тиску 1790 Па.

Продуктивність, м³/год:25000

Тиск, Па:1790

Доставка

Нова Пошта

Делівері (економія 10 % від вартості доставки)

Самовивіз

ВЦ 14-46 №6,3 з ел.двигуном АІР 180 M6 18,5 кВт 1000 об./хв, виконання 1

75 914₴

Опис

Вентилятор відцентровий середнього тиску серії ВЦ 14-46 №6,3 (ВР-287-46.1) з електродвигуном Електродвигун АІР 180 M6 18.5 Потужність електродвигуна кВт 1000 Об./хв загальнопромислового призначення, виготовлений з вуглецевої сталі.

Вентилятор ВЦ 14-46 №6,3 є вентилятором середнього тиску і призначений як для систем вентиляції, так і для систем кондиціонування повітря і інших газових сумішей, агресивність яких по відношенню до вуглецевої сталі не вище агресивності повітря з температурою до 80 °С, не містять липких речовин, волокнистих матеріалів, пилу та інших твердих домішок не більше 100 мг/м³ в умовах помірного (У) клімату (3-я категорія розміщення) і тропічного (Т) клімату (2-а категорія розміщення) відповідно до ДСТУ 15150.

Модель є аналогом відцентрових вентиляторів середнього тиску ВР-287-46.1, ВР 320-46, ВР-300-46, ВР 300-45, ВР 289-46, ВР 15-45.

Відцентровий вентилятор ВЦ 14-46 №6,3 (ВР-287-46.1) складається з наступних вузлів, які можна придбати окремо:

вентилятор ВЦ 14-46 №6,3 (ВР-287-46.1) без електродвигуна
робоче колесо вентилятора ВЦ 14-46 №6,3 (ВР-287-46.1)
обичайка (корпус) вентилятора ВЦ 14-46 №6,3 (ВР-287-46.1)
електродвигун Електродвигун АІР 180 M6 18.5 Потужність електродвигуна кВт 1000 Об./хв під вентилятор ВЦ 14-46 №6,3

Загальні відомості про відцентрові вентилятори ВЦ 14-46 №6,3 з ел.двигуном АІР 180 M6 18,5 кВт 1000 об./хв (ВР-287-46.1):

Середнього тиску
Одностороннього всмоктування
Корпус спіральний поворотний
Вперед загнуті лопатки
Кількість лопаток - 32 шт.
Напрямок обертання - праве і ліве
Вентилятори виготовляються відповідно до ТУ 22-54.36-83
Матеріал виготовлення - вуглецева сталь.

Призначення відцентрових вентиляторів ВЦ 14-46 №6,3 з ел.двигуном АІР 180 M6 18,5 кВт 1000 об./хв (ВР-287-46.1):

Відцентровий вентилятор ВЦ 14-46 №6,3 з ел.двигуном АІР 180 M6 18,5 кВт 1000 об./хв призначений для переміщення повітря і інших газових сумішей, агресивність яких по відношенню до вуглецевої сталі не вище агресивності повітря, не містять липких речовин, волокнистих матеріалів, а також пилу та інших твердих домішок у кількості не більше 100 мг/м³.

Відцентрові вентилятори ВЦ 14-46 №6,3 з ел.двигуном АІР 180 M6 18,5 кВт 1000 об./хв (ВР-287-46.1) застосовуються:

в системах кондиціонування повітря
в системах вентиляції
в системах повітряного опалення
для інших санітарно-виробничих цілей

Відцентровий вентилятор ВЦ 14-46 №6,3 з ел.двигуном АІР 180 M6 18,5 кВт 1000 об./хв (ВР-287-46.1) з електродвигуном Електродвигун АІР 180 M6 18.5 Потужність електродвигуна кВт 1000 Об./хв експлуатується в умовах помірного клімату, при температурі навколишнього середовища від -40 °C до +40 °C. Температура переміщуваного середовища не повинна перевищувати 80 °C.

Принцип роботи відцентрового вентилятора ВЦ 14-46 №6,3 з ел.двигуном АІР 180 M6 18,5 кВт 1000 об./хв (ВР-287-46.1):

Повітря шляхом передачі йому енергії лопаток робочого колеса надходить у вентилятор під впливом відцентрової сили під кутом 90 градусів і надходить в радіальному напрямку в равлика спірального корпусу; в равлику, переміщаючись по спірально-образному корпусу, під тиском, направляється через вихлоп вентилятора.

Комплектність відцентрового вентилятора ВЦ 14-46 №6,3 з ел.двигуном АІР 180 M6 18,5 кВт 1000 об./хв (ВР-287-46.1) з електродвигуном Електродвигун АІР 180 M6 18.5 Потужність електродвигуна кВт 1000 Об./хв:

Вентилятор ВЦ 14-46 №6,3 (ВР-287-46.1), укомплектований электродвигуном Електродвигун АІР 180 M6 18.5 Потужність електродвигуна кВт 1000 Об./хв, складається з таких основних вузлів, як:

спіральний корпус,
робоче колесо,
станина,
колектор,
електродвигун Електродвигун АІР 180 M6 18.5 Потужність електродвигуна кВт 1000 Об./хв.

Робоче колесо складається з переднього і заднього дисків, 32 листових лопаток і маточини.

Станина вентилятора - зварна. Основа має отвір для установки на віброізолятори або фундамент. На станині кріпляться електродвигун і кожух.

Колектор конічної форми для підведення повітря до робочого колеса закріплений на вхідному патрубку. Перекриття між колектором і переднім диском робочого колеса регулюється осьовим переміщенням колектора у вхідному патрубку.

Положення корпусу радіальних вентиляторів правого (ПР) і лівого (ЛІВ) обертання, вид з боку всмоктувального отвору:

а) праве обертання

б) ліве обертання

Примітка щодо категорій розміщення в залежності від кліматичних умов:

1-а категорія: для експлуатації на відкритому повітрі (вплив сукупності кліматичних факторів, характерних для даного макрокліматичних районів);

2-я категорія: для експлуатації під навісом або в приміщеннях (об'ємах), де коливання температури і вологості повітря несуттєво відрізняються від коливань на відкритому повітрі і є порівняно вільний доступ зовнішнього повітря, наприклад, в наметах, кузовах, причепах, металевих приміщеннях без теплоізоляції, а також в оболонці комплектного виробу категорії 1 (відсутність прямого впливу сонячного випромінювання і атмосферних опадів);

3-я категорія: для експлуатації в закритих приміщеннях (об'ємах) з природною вентиляцією без штучно регульованих кліматичних умов, де коливання температури і вологості повітря і вплив піску та пилу істотно менше, ніж на відкритому повітрі, наприклад, в металевих з теплоізоляцією , кам'яних, бетонних, дерев'яних приміщеннях (відсутність впливу атмосферних опадів, прямого сонячного випромінювання; суттєве зменшення вітру; суттєве зменшення або відсутність впливу розсіяного сонячного випромінювання і конденсації вологи);

4-я категорія: для експлуатації в приміщеннях (об'ємах) зі штучно регульованими кліматичними умовами, наприклад, у закритих опалювальних або охолоджуваних і вентильованих виробничих Для експлуатації в приміщеннях з кондиціонованим або частково кондиціонованим повітрям і інших, у тому числі добре вентильованих підземних приміщеннях (відсутність впливу прямого сонячного випромінювання, атмосферних опадів, вітру, піску і пилу зовнішнього повітря; відсутність або істотне зменшення впливу розсіяного сонячного випромінювання і конденсації вологи);

5-я категорія: для експлуатації в приміщеннях (об'ємах) з підвищеною вологістю (наприклад, в неопалювальних і невентильованих підземних приміщеннях, в тому числі шахтах, підвалах, в грунті, в таких суднових, корабельних та інших приміщеннях, в яких можлива тривала наявність води або часта конденсація вологи на стінах і стелі, зокрема, в деяких трюмах, в деяких цехах текстильних, гідрометалургійних виробництв і т.п.).

Характеристики

Основні

Модель

ВЦ 14-46 №6,3

Продуктивність, м³/год

25000

Тиск, Па

1790

Макс. температура переміщуваного повітря, °С

Межа забрудненості, мг/м3

100

Електродвигун АІР 180 M6

Основні

Модель

АІР 180 M6

Тип електродвигуна

асинхронний

Вид

загальнопромисловий

Серія двигуна

АІР

Діаметр вала, мм

Напруга, В

220/380

Частота струму, Гц

Потужність електродвигуна кВт

18.5

Об./хв

1000

n, об./хв

970

Кліматичне виконання

У3

Клас захисту пристрою, IP

ККД, %

88,9

Коефіцієнт потужності, cosφ

0,82

Маса, кг

200

Габарит (висота осі обертання), мм

180

Споживаний номінальний струм, Iн (А)

Ставл. макс. оберт-го момента сили до ном., Мmах/Мн

2,1

Ставл. пуск. оберт-го момента сили до ном., Мпуск/Мн

2,1

Ставлення пускового струму до номінального, Iпуск/Iн

6,6

Фазність

3-фазний

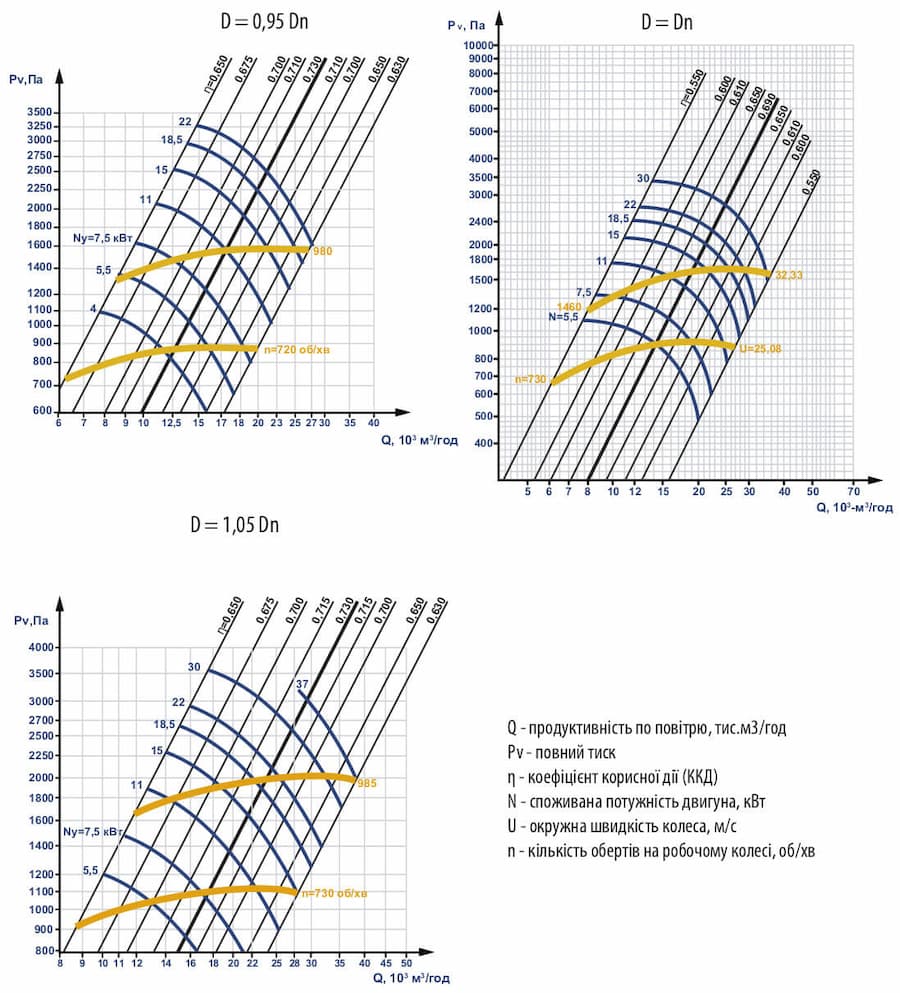

Аеродинамічні характеристики для вентиляторів з номінальним (стандартним) діаметром робочого колеса: D = Dн
Аеродинамічні характеристики промислового вентилятора ВЦ 14-46 №6,3 з ел.двигуном АІР 180 M6 18,5 кВт 1000 об./хв

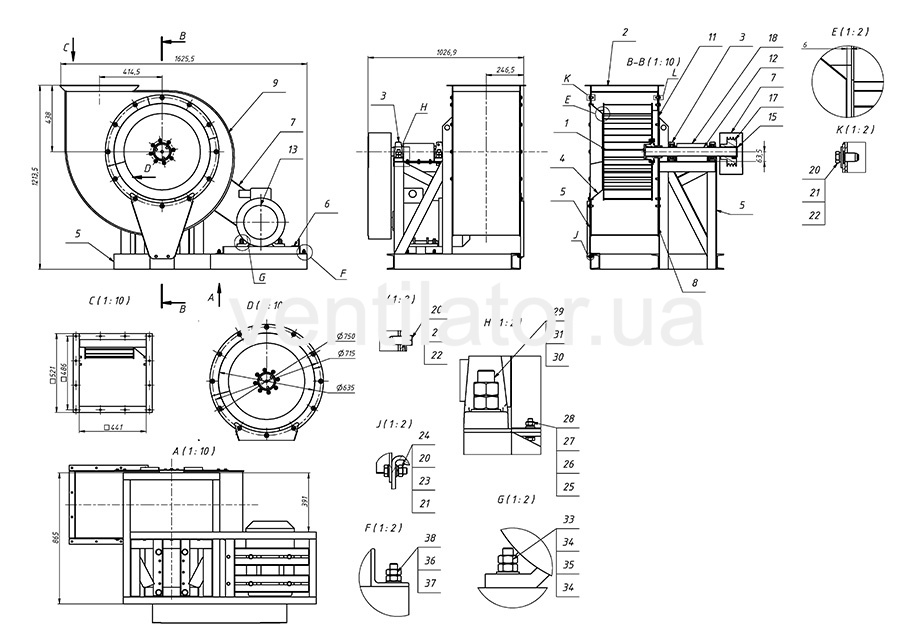

Габаритні розміри промислового вентилятора ВЦ 14-46 №6,3 з ел.двигуном АІР 180 M6 18,5 кВт 1000 об./хв
