УВЦГ-9МБ

Вентилятор відцентровий газовідсмоктувальний

Виробник: КВЗ
0
Все про товар
Опис
Характеристики
Аеродинамічні характеристики
Габаритні розміри
Відгуки 0
Питання0
Популярний
УВЦГ-9МБ
Під замовлення
Код товару: ID35892
договірна

Вентилятор газовідсмоктувальний УВЦГ-9МБ. Напруга живлення: 380/660 В; Частота обертання: 3000 об./хв; Продуктивність: 57600 м³/год; Потужність електродвигуна: 315 кВт.

Напруга, В:380/660
Потужність електродвигуна кВт:315
n, об./хв:3000
Діаметр, мм:1000
Продукти­вність, м³/год:57600
Робочий тиск (макс.), Па:11700
Доставка
Нова Пошта Нова Пошта
Делівері (економія 10 % від вартості доставки) Делівері (економія 10 % від вартості доставки)
Самовивіз Самовивіз
УВЦГ-9МБ
Опис

Застосування вентилятора УВЦГ-9МБ

Відцентровий газовідсмоктувальний вентилятор УВЦГ-9МБ призначений для видалення метано-повітряної суміші з концентрацією метану від 0 до 100% з виїмкових полів шахт через вентиляційні стовбури і свердловини. У порівнянні з вентилятором УВЦГ-9Б даний вентилятор забезпечує більш низьку депресію при більш високому статичному ККД 81% і низькою споживаної потужності.

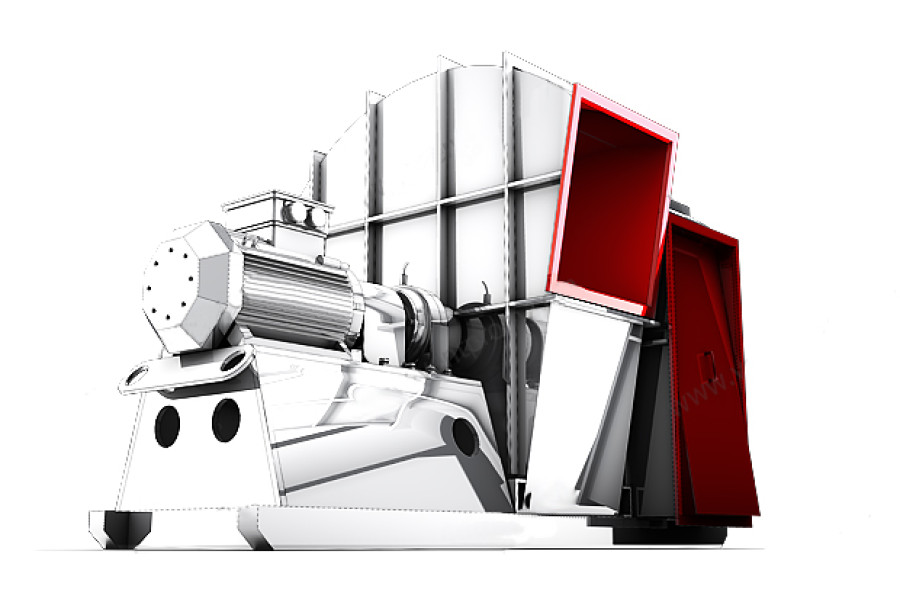

Конструкція вентилятора УВЦГ-9МБ

Вентилятор встановлюється на поверхні шахти в складі газовідсмоктувальної установки.

Вентилятор УВЦГ-9МБ в стандартному виконанні виготовляється правого і лівого обертання з кутом розвороту спірального корпусу 180º і кутом розвороту всмоктуючої кишені 0º (за бажанням замовника кути можуть бути змінені).

Вентилятор виготовляється на загальній рамі з двухопорною ходовою частиною на підшипникових вузлах SKF на консистентному мастилі. Для тонкго регулювання вентилятор оснащений шиберним напрямним апаратом.

Вентилятор встановлюється на фундамент за допомогою анкерних болтів. У місцях можливого тертя обертових частин застосовані іскробезпечні матеріали.

Характеристики
Основні
Модель
УВЦГ-9МБ
Напруга, В
380/660
Потужність електродвигуна кВт
315
n, об./хв
3000
ККД, %
81
Маса, кг
2150
Діаметр, мм
1000
Продукти­вність, м³/год
57600
Робочий тиск (макс.), Па
11700

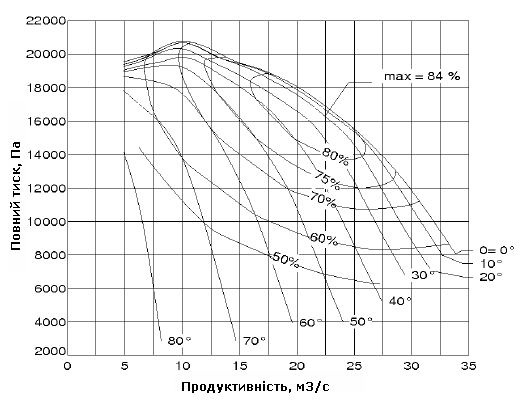

Аеродинамічна характеристика в кривих повного тиску УВЦГ-9МБ

Аеродинамічні характеристики УВЦГ-9МБ

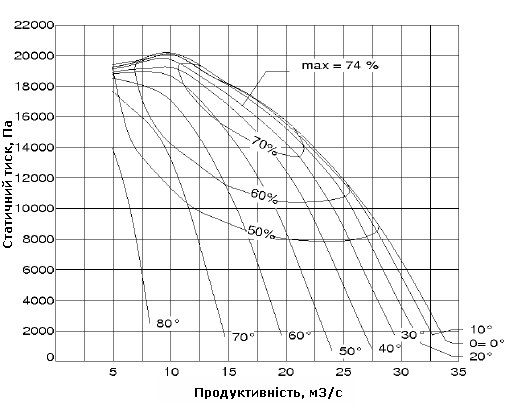

Аеродинамічна характеристика в кривих статичного тиску УВЦГ-9МБ

Аеродинамічні характеристики УВЦГ-9МБ

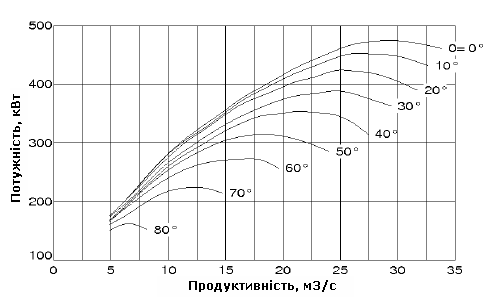

Аеродинамічні характеристики УВЦГ-9МБ

На вході в вентилятор:

  • тиск 101300 Па
  • частота 2985 об/хв
  • щільність середовища 1.1649 кг/м3
  • температура 30 °С

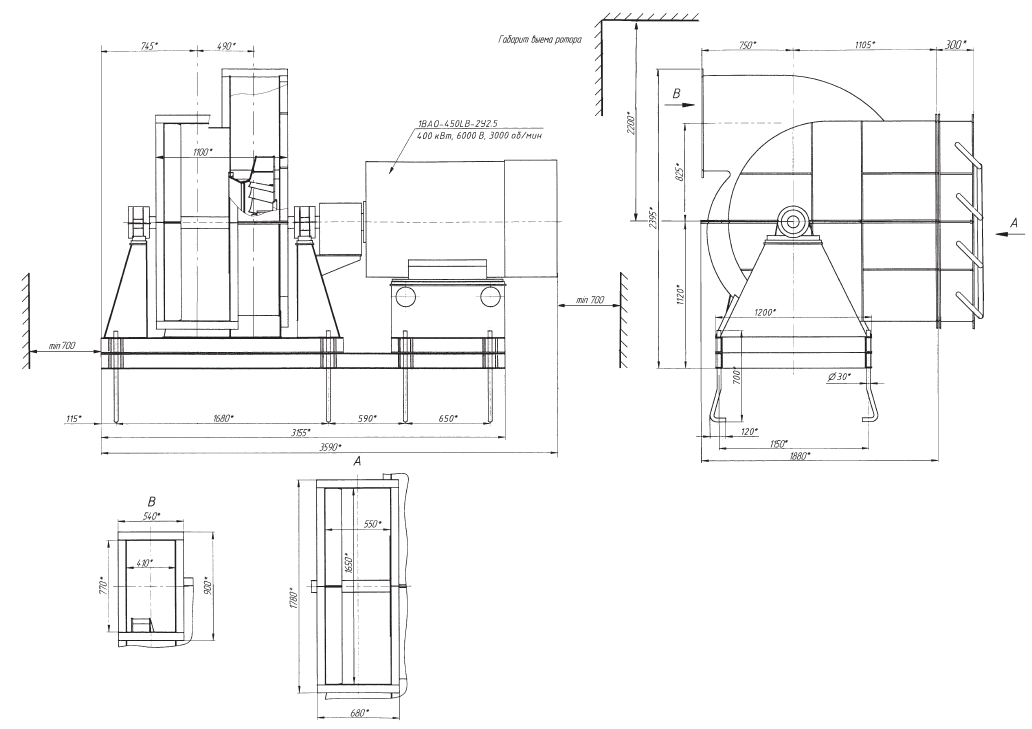

Габаритні розміри УВЦГ-9МБ

  1. Маса обертових частин 270 кг
  2. Максимальна частота обертання 3000 об/хв
  3. Момент інерції ротора 15 кг*м2
  4. Вентилятор лівого обертання є дзеркальним відображенням вентилятора правого обертання щодо вертикальної осі.
  5. * Розміри для довідок
  6. ** Маса дана без обліку маси електродвигуна.
