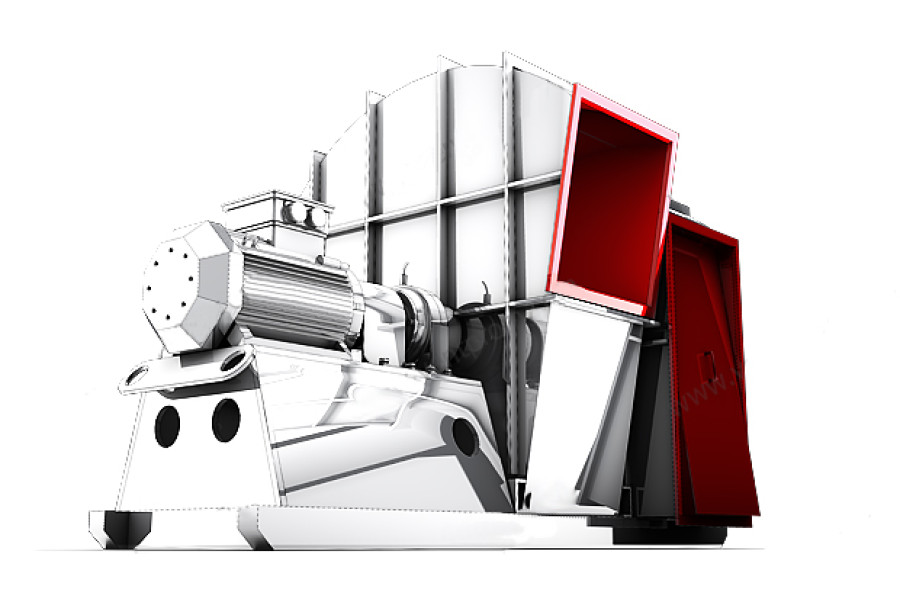

Вентилятор відцентровий газовідсмоктувальний УВЦГ-9Б

Name: УВЦГ-9Б
Brand: КВЗ

Виробник: КВЗ

Все про товар

Опис

Характеристики

Аеродинамічні характеристики

Габаритні розміри

Відгуки 0

Популярний

Під замовлення

Код товару: ID35891

договірна

Вентилятор газовідсмоктувальний УВЦГ-9Б. Напруга живлення: 380/660 В; Частота обертання: 3000 об./хв; Продуктивність: 57600 м³/год; Потужність електродвигуна: 400 кВт.

Напруга, В:380/660

Потужність електродвигуна кВт:400

n, об./хв:3000

Діаметр, мм:1100

Продуктивність, м³/год:57600

Робочий тиск (макс.), Па:17000

Доставка

Нова Пошта

Делівері (економія 10 % від вартості доставки)

SAT

Самовивіз

Оплата

Способи оплати

Ми працюємо за безготівковим розрахунком, забезпечуючи повну прозорість та офіційне оформлення кожної операції.

Як оплатити

Одразу після оформлення замовлення менеджер КВЗ надішле вам рахунок-фактуру. Ви можете провести оплату:

Для юридичних осіб та ФОП: з розрахункового рахунку вашої компанії.

Для фізичних осіб: через будь-який банківський додаток за реквізитами (IBAN).

Індивідуальні умови

Ми цінуємо наших партнерів і готові обговорити персональні варіанти оплати у випадках, що потребують особливого підходу. Зв'яжіться з нами, щоб знайти оптимальне рішення.

Інші моделі:

Каталог

УВЦГ-9Б

Опис

Застосування вентилятора УВЦГ-9Б

Відцентровий газовідсмоктувальний вентилятор УВЦГ-9Б призначений для видалення метано-повітряної суміші з концентрацією метану від 0 до 100% з виїмкових полів шахт через вентиляційні стовбури і свердловини.

Конструкція вентилятора УВЦГ-9Б

Вентилятор встановлюється на поверхні шахти в складі газовідсмоктувальної установки.

Вентилятор УВЦГ-9Б в стандартному виконанні виготовляється правого і лівого обертання з кутом розвороту спірального корпусу 180º і кутом розвороту всмоктуючої кишені 0º (за бажанням замовника кути можуть бути змінені).

Вентилятор виготовляється на загальній рамі з двухопорною ходовою частиною на підшипникових вузлах SKF на консистентному мастилі. Для тонкго регулювання вентилятор оснащений шиберним напрямним апаратом.

Вентилятор встановлюється на фундамент за допомогою анкерних болтів. У місцях можливого тертя обертових частин застосовані іскробезпечні матеріали.

Характеристики

Основні

Модель

УВЦГ-9Б

Напруга, В

380/660

Потужність електродвигуна кВт

400

n, об./хв

3000

ККД, %

Маса, кг

2150

Діаметр, мм

1100

Продуктивність, м³/год

57600

Робочий тиск (макс.), Па

17000

Аеродинамічна характеристика в кривих повного тиску УВЦГ-9Б

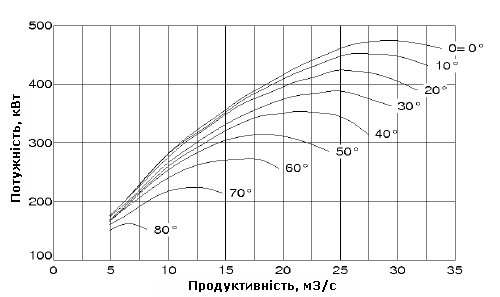

Аеродинамічні характеристики УВЦГ-9Б

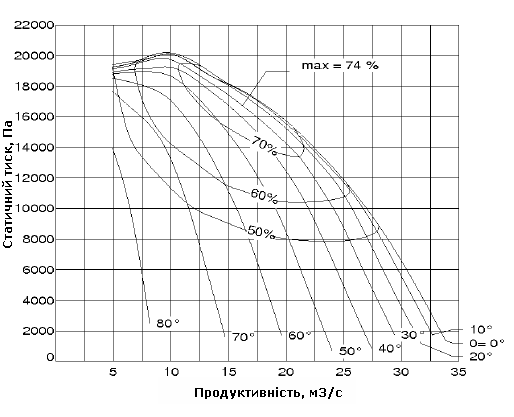

Аеродинамічна характеристика в кривих статичного тиску УВЦГ-9Б

Аеродинамічні характеристики УВЦГ-9Б

На вході в вентилятор:

тиск 101300 Па
частота 2985 об/хв
щільність середовища 1.1649 кг/м3
температура 30 °С

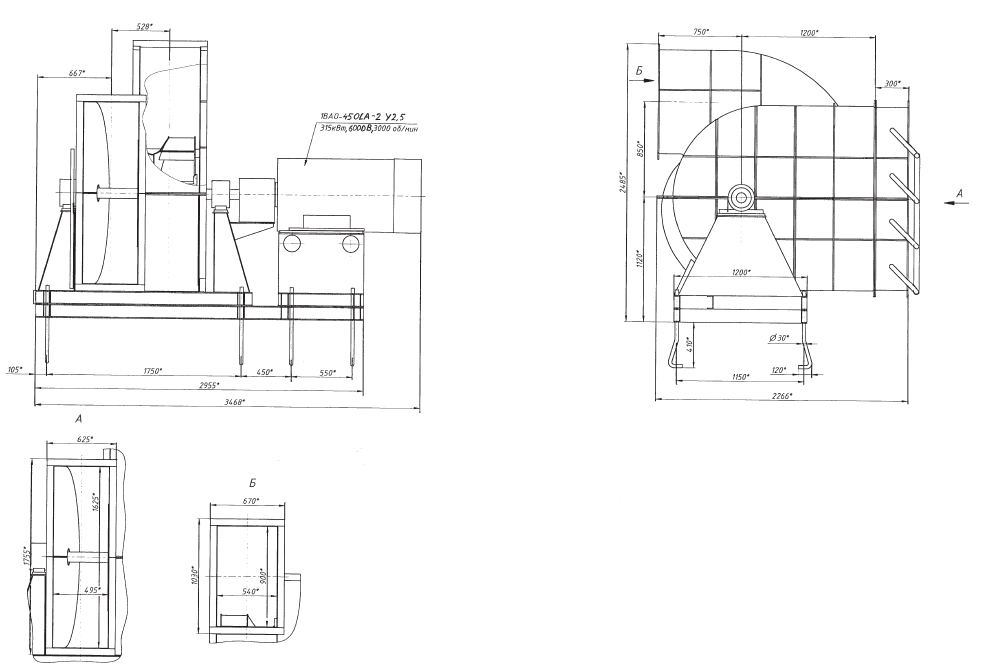

Габаритні розміри УВЦГ-9Б

Маса обертових частин 270 кг
Максимальна частота обертання 3000 об/хв
Момент інерції ротора 15 кг*м2
Вентилятор лівого обертання є дзеркальним відображенням вентилятора правого обертання щодо вертикальної осі.
* Розміри для довідок
** Маса дана без обліку маси електродвигуна.
