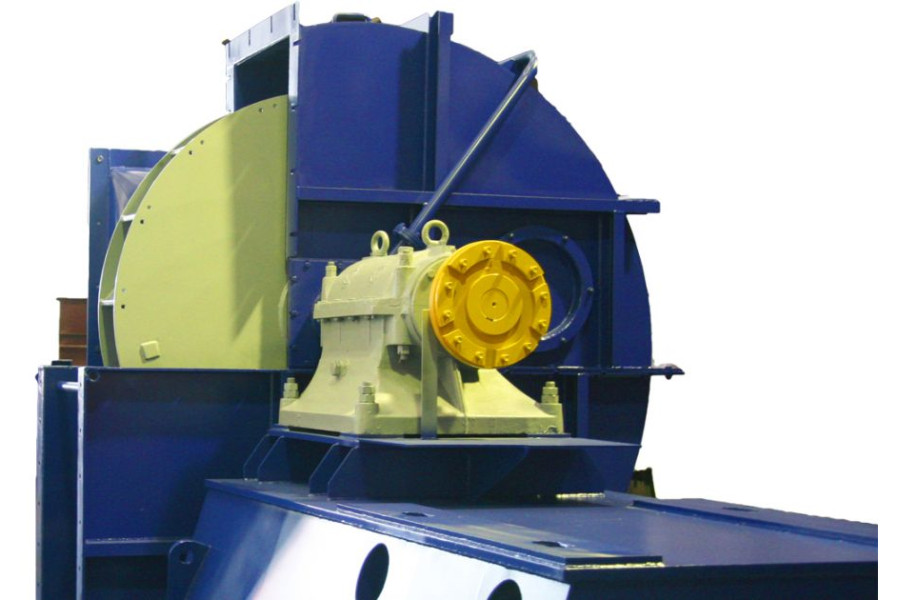

УВЦГ-15БК

Вентилятор відцентровий газовідсмоктувальний

Виробник: КВЗ
0
Все про товар
Опис
Характеристики
Аеродинамічні характеристики
Габаритні розміри
Відгуки 0
Питання0
Популярний
УВЦГ-15БК
Під замовлення
Код товару: ID35893
договірна

Вентилятор газовідсмоктувальний УВЦГ-15БК. Напруга живлення: 6000 В; Частота обертання: 1500 об./хв; Продуктивність: 100800 м³/год; Потужність електродвигуна: 500 кВт.

Напруга, В:6000
Потужність електродвигуна кВт:500
n, об./хв:1500
Діаметр, мм:1650
Продукти­вність, м³/год:100800
Робочий тиск (макс.), Па:1030
Доставка
Нова Пошта Нова Пошта
Делівері (економія 10 % від вартості доставки) Делівері (економія 10 % від вартості доставки)
Самовивіз Самовивіз
УВЦГ-15БК
Опис

Застосування вентилятора УВЦГ-15БК

Відцентровий газовідсмоктувальний вентилятор УВЦГ-15БК призначений для видалення з виїмкових дільниць шахт метано-повітряної суміші (концентрація метану від 0 до 100%). Можлива експлуатація в атмосферних умовах при температурі переміщуваного суміші від від -45°С до + 50°C, запиленості до 150 мг/м³, щільності до 1,2 кг/м³, відносної вологості до 98% (при температурі 298 К), на висоті над рівнем моря до 1000 м.

Конструкція вентилятора УВЦГ-15БК

Вентилятор встановлюється на поверхні шахти.

Вентилятор УВЦГ-15БК в стандартному виконанні виготовляється правого і лівого обертання з кутом розвороту спірального корпусу 90º (за бажанням замовника кути можуть бути змінені).

Вентилятор виготовляється на загальній рамі з двухопорною ходовою частиною на підшипникових вузлах SKF на консистентному мастилі. Для тонкго регулювання вентилятор оснащений осьовим напрямним апаратом. Можлива поставка з всмоктуючою кишенею, як окремимо стоючою, так і з встановленою на загальній рамі.

Вентилятор встановлюється на фундамент за допомогою анкерних болтів. У місцях можливого тертя обертових частин застосовані іскробезпечні матеріали.

Характеристики
Основні
Модель
УВЦГ-15БК
Напруга, В
6000
Потужність електродвигуна кВт
500
n, об./хв
1500
ККД, %
73
Маса, кг
4800
Діаметр, мм
1650
Продукти­вність, м³/год
100800
Робочий тиск (макс.), Па
1030

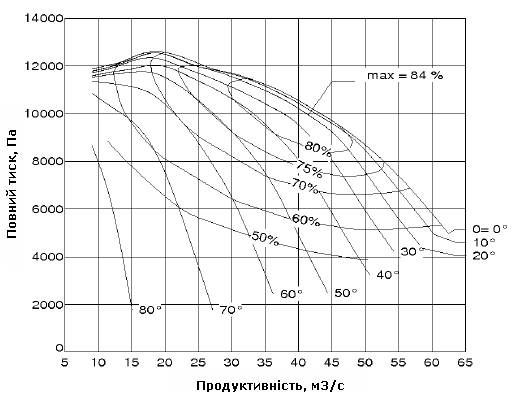

Аеродинамічна характеристика в кривих повного тиску УВЦГ-15БК

Аеродинамічні характеристики УВЦГ-15БК

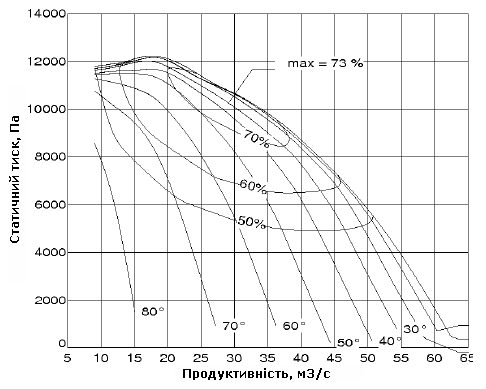

Аеродинамічна характеристика в кривих статичного тиску УВЦГ-15БК

Аеродинамічні характеристики УВЦГ-15БК

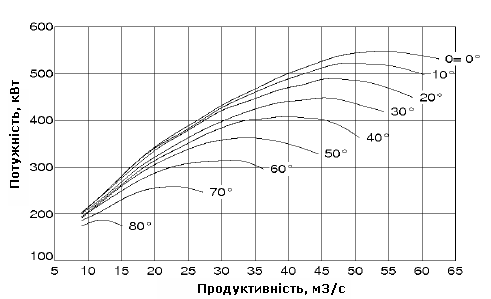

Аеродинамічні характеристики УВЦГ-15БК

На вході в вентилятор:

  • тиск 101300 Па
  • частота 1485 об/хв
  • щільність середовища 1.1649 кг/м3
  • температура 30 °С

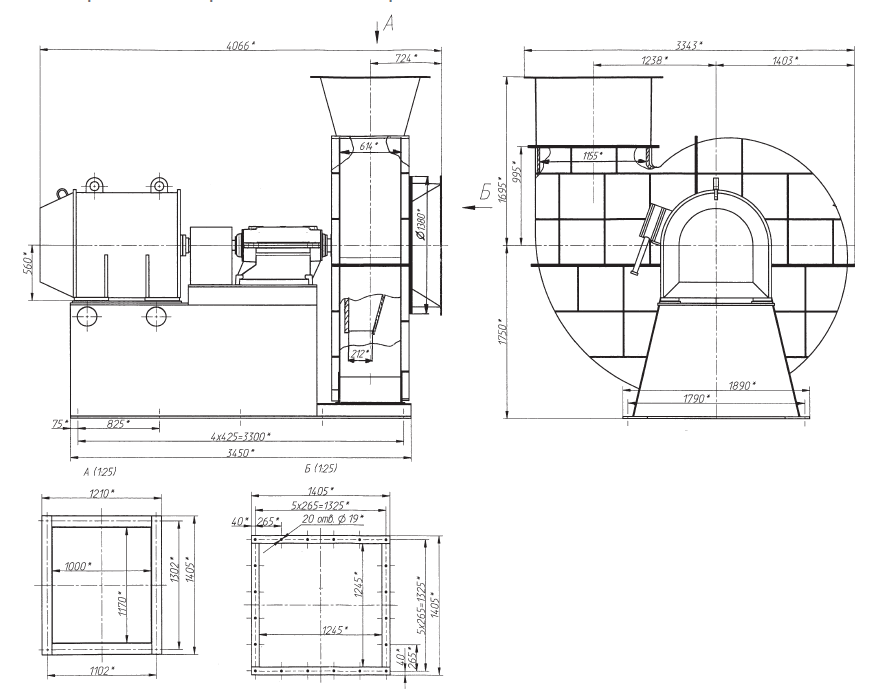

Габаритні розміри УВЦГ-15БК

  1. Маса обертових частин 650 кг
  2. Статичне навантаження на фундамент під рамою вентилятора з електродвигуном 83,5 кН
  3. Момент інерції ротора 155 кг*м2
  4. Вентилятор лівого обертання є дзеркальним відображенням вентилятора правого обертання щодо вертикальної осі.
  5. * Розміри для довідок
  6. ** Маса дана без обліку маси електродвигуна.
