Даховий відцентровий вентилятор димовидалення S&P MAX-TEMP CTVT/6-450

Name: S&P MAX-TEMP CTVT/6-450
Brand: Soler & Palau

Виробник: Soler & Palau

Все про товар

Опис

Характеристики

Технічні характеристики

Аеродинамічні характеристики

Габаритні розміри

Відгуки 0

Популярний

Під замовлення

Код товару: ID22445

договірна

Даховий відцентровий вентилятор димовидалення з вертикальним викидом повітря S&P MAX-TEMP CTVT/6-450. Максимальна продуктивність повітря: 5900 м³/год; Максимальна споживана потужність: 800 Вт; Частота обертання: 950 об./хв.; Струм: 3,50 А; Кількість полюсів: 6.

Напруга, В:400

Об./хв:950

Доставка

Нова Пошта

Делівері (економія 10 % від вартості доставки)

SAT

Самовивіз

Оплата

Способи оплати

Ми працюємо за безготівковим розрахунком, забезпечуючи повну прозорість та офіційне оформлення кожної операції.

Як оплатити

Одразу після оформлення замовлення менеджер КВЗ надішле вам рахунок-фактуру. Ви можете провести оплату:

Для юридичних осіб та ФОП: з розрахункового рахунку вашої компанії.

Для фізичних осіб: через будь-який банківський додаток за реквізитами (IBAN).

Індивідуальні умови

Ми цінуємо наших партнерів і готові обговорити персональні варіанти оплати у випадках, що потребують особливого підходу. Зв'яжіться з нами, щоб знайти оптимальне рішення.

Інші моделі:

Каталог

S&P MAX-TEMP CTVT/6-450

Опис

Призначення дахових відцентрових вентиляторів димовидалення S&P MAX-TEMP CTVT/6-450

Дахові відцентрові вентилятори з вертикальним викидом повітря S&P MAX-TEMP CTVT/6-450 розроблені спеціально для систем димовидалення та мають межі вогнестійкості 400°С/2 години або 600°С/2 години*. Також, вентилятори дахові димовидалення S&P MAX-TEMP CTVT/6-450 можуть працювати в тривалому режимі при температурі переміщуваного повітря від -20°С до 120°С.

Конструкція дахових відцентрових вентиляторів димовидалення S&P MAX-TEMP CTVT/6-450

Основа вентиляторів виготовлена з оцинкованої сталі, корпус - з алюмінію. Вентилятори радіальні димовидалення оснащені захисною решіткою на нагнітальному боці і комплектуються 6 полюсними трифазними електродвигунами.

Параметри електродвигунів дахових відцентрових вентиляторів димовидалення S&P MAX-TEMP CTVT/6-450

Параметри електроживлення: 3ф - 400 В - 50 Гц
Клас захисту IP55.
Клас ізоляції F.
Кулькові підшипники не потребують обслуговування.
Вбудовані термоконтакти з виходами для підключення до зовнішнього пристрою захисту.
Регулювання швидкості за допомогою перетворювача частоти.

* Будь ласка, виберіть потрібний Вам варіант в процесі замовлення.

Характеристики

Основні

Модель

S&P MAX-TEMP CTVT/6-450

Напруга, В

400

Сила струму, А

3,50

Частота струму, Гц

Об./хв

950

Клас ізоляції двигуна

Клас захисту пристрою, IP

Маса, кг

Кількість полюсів

Макс. температура переміщуваного повітря 120 хв, °С

400/600

Продуктивність, м³/год

5900

Пульт управління

VFKB-45

Рівень шуму на відстані 3м, dB(A)

59/63

Споживана потужність, Вт

800

Фазність

3-фазний

* Можливі поставки вентиляторів з межами вогнестійкості 400°С/2 години або 600°С/2 години.

Будь ласка, виберіть потрібний Вам варіант в процесі замовлення.

Робочі характеристики дахових відцентрових вентиляторів димовидалення S&P MAX-TEMP CTVT/6-450

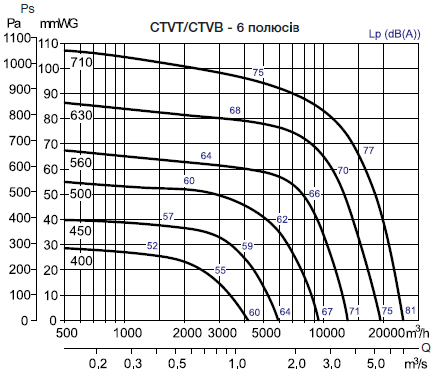

Аеродинамічні характеристики дахових відцентрових вентиляторів димовидалення S&P MAX-TEMP CTVT/6-450

УМОВНІ ПОЗНАЧЕННЯ
Q	- Витрати повітря, в м³/ч и м³/с.
Ps	- Статичний тиск, в Па и мм вод.ст.

Дані наведено у відповідності зі стандартами ISO 5801 та AMCA 210-99 при температурі сухого повітря 20°С і атмосферному тиску 760 мм рт. ст.

Для визначення рівнів звукової потужності, необхідно, до рівнів звукового тиску, зазначених у технічних характеристиках, додати поправочні коефіцієнти, наведені у таблиці:

Рівень звукової потужності

		Частота (Гц)
		125	250	500	1000	2000	4000	8000
На виході	Qmax	3,0	8,0	11,5	11,5	8,0	1,5	-8,0
	2/3 Qmax	0,5	4,5	6,5	5,0	1,5	-3,0	-10,0
	1/3 Qmax	-1,5	2,5	4,5	3,0	-0,5	-5,0	-12,0
На вході	Qmax	4,5	9,0	10,5	8,5	6,5	5,5	3,0
	2/3 Qmax	3,0	5,0	6,0	4,5	1,0	-3,0	-9,5
	1/3 Qmax	1,0	3,0	4,0	2,5	-1,0	-5,0	-11,5

Для отримання рівнів звукового тиску на відстані (d), необхідно, від значення рівня звукової потужності, для кожної частоти, відняти поправочний коефіцієнт, наведений у наступній таблиці:

Рівень звукового тиску

Відстань (d)	1 м	1,5 м	4 м	6 м	10 м	15 м	20 м	30 м
Поправочний коефіцієнт (дБ)	11	14,5	23	26	31	34	37	40

Габаритні розміри дахових відцентрових вентиляторів димовидалення S&P MAX-TEMP CTVT/6-450

Модель	Габаритні розміри, мм
Модель	AH	AV	BH	BV	C	D*	E	F
S&P MAX-TEMP CTVT/6-450	962	950	713	741	710	500	590	14

* Номінальний діаметр.
