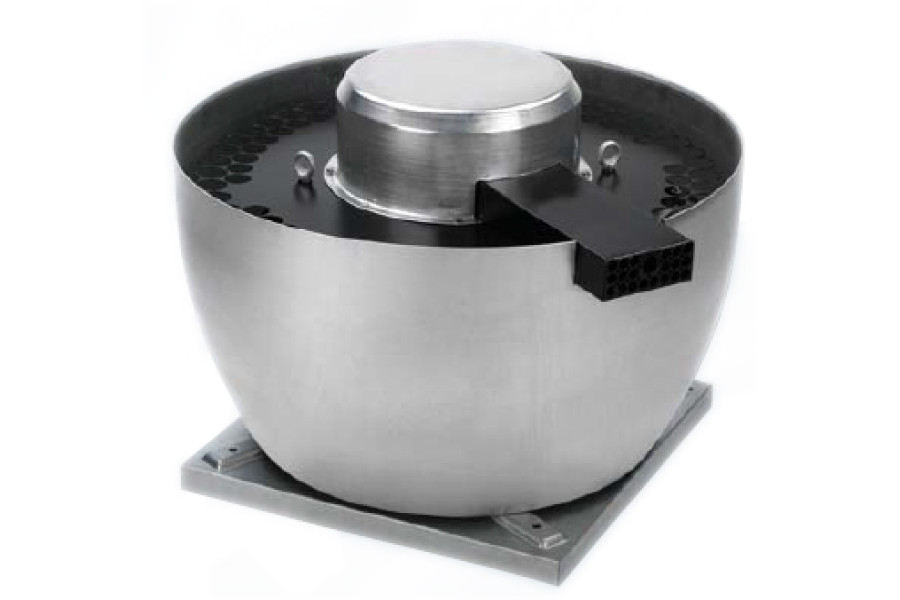

Даховий відцентровий вентилятор димовидалення S&P MAX-TEMP CTVB/6-200

Name: S&P MAX-TEMP CTVB/6-200
Brand: Soler & Palau

Виробник: Soler & Palau

Все про товар

Опис

Характеристики

Аеродинамічні характеристики

Габаритні розміри

Відгуки 0

Популярний

Під замовлення

Код товару: ID22385

договірна

Даховий відцентровий вентилятор димовидалення з вертикальним викидом повітря S&P MAX-TEMP CTVB/6-200. Максимальна продуктивність повітря: 900 м³/год; Максимальна споживана потужність: 80 Вт; Частота обертання: 940 об./хв.; Струм: 0,40 А; Кількість полюсів: 6.

Напруга, В:230

Об./хв:940

Доставка

Нова Пошта

Делівері (економія 10 % від вартості доставки)

SAT

Самовивіз

Оплата

Способи оплати

Ми працюємо за безготівковим розрахунком, забезпечуючи повну прозорість та офіційне оформлення кожної операції.

Як оплатити

Одразу після оформлення замовлення менеджер КВЗ надішле вам рахунок-фактуру. Ви можете провести оплату:

Для юридичних осіб та ФОП: з розрахункового рахунку вашої компанії.

Для фізичних осіб: через будь-який банківський додаток за реквізитами (IBAN).

Індивідуальні умови

Ми цінуємо наших партнерів і готові обговорити персональні варіанти оплати у випадках, що потребують особливого підходу. Зв'яжіться з нами, щоб знайти оптимальне рішення.

Інші моделі:

Каталог

S&P MAX-TEMP CTVB/6-200

Опис

Призначення дахових відцентрових вентиляторів димовидалення S&P MAX-TEMP CTVB/6-200

Дахові відцентрові вентилятори з вертикальним викидом повітря S&P MAX-TEMP CTVB/6-200 можуть працювати в тривалому режимі при температурі переміщуваного повітря від -40°С до 200°С і рекомендовані до використання для витяжки диму від камінів з температурою до +200°C.

Конструкція дахових відцентрових вентиляторів димовидалення S&P MAX-TEMP CTVB/6-200

Основа вентиляторів виготовлена з оцинкованої сталі, корпус - з алюмінію. Вентилятори радіальні димовидалення оснащені захисною решіткою на нагнітальному боці і комплектуються 6 полюсними однофазними електродвигунами.

Параметри електродвигунів дахових відцентрових вентиляторів димовидалення S&P MAX-TEMP CTVB/6-200

Параметри електроживлення: 1ф - 230 В - 50 Гц
Клас захисту IP55.
Клас ізоляції F.
Кулькові підшипники не потребують обслуговування.
Вбудовані термоконтакти з виходами для підключення до зовнішнього пристрою захисту.
Регулювання швидкості за допомогою напруги.

Характеристики

Основні

Модель

S&P MAX-TEMP CTVB/6-200

Напруга, В

230

Сила струму, А

0,40

Частота струму, Гц

Об./хв

940

Клас ізоляції двигуна

Клас захисту пристрою, IP

Маса, кг

Кількість полюсів

Межа вогнестійкості

200°С

Продуктивність, м³/год

900

Пульт управління

REB-1N

Рівень шуму на відстані 3м, dB(A)

38/42

Споживана потужність, Вт

Фазність

1-фазний

Робочі характеристики дахових відцентрових вентиляторів димовидалення S&P MAX-TEMP CTVB/6-200

Аеродинамічні характеристики дахових відцентрових вентиляторів димовидалення S&P MAX-TEMP CTVB/6-200

УМОВНІ ПОЗНАЧЕННЯ
Q	- Витрати повітря, в м³/ч и м³/с.
Ps	- Статичний тиск, в Па и мм вод.ст.

Дані наведено у відповідності зі стандартами ISO 5801 та AMCA 210-99 при температурі сухого повітря 20°С і атмосферному тиску 760 мм рт. ст.

Для визначення рівнів звукової потужності, необхідно, до рівнів звукового тиску, зазначених у технічних характеристиках, додати поправочні коефіцієнти, наведені у таблиці:

Рівень звукової потужності

		Частота (Гц)
		125	250	500	1000	2000	4000	8000
На виході	Qmax	3,0	8,0	11,5	11,5	8,0	1,5	-8,0
	2/3 Qmax	0,5	4,5	6,5	5,0	1,5	-3,0	-10,0
	1/3 Qmax	-1,5	2,5	4,5	3,0	-0,5	-5,0	-12,0
На вході	Qmax	4,5	9,0	10,5	8,5	6,5	5,5	3,0
	2/3 Qmax	3,0	5,0	6,0	4,5	1,0	-3,0	-9,5
	1/3 Qmax	1,0	3,0	4,0	2,5	-1,0	-5,0	-11,5

Для отримання рівнів звукового тиску на відстані (d), необхідно, від значення рівня звукової потужності, для кожної частоти, відняти поправочний коефіцієнт, наведений у наступній таблиці:

Рівень звукового тиску

Відстань (d)	1 м	1,5 м	4 м	6 м	10 м	15 м	20 м	30 м
Поправочний коефіцієнт (дБ)	11	14,5	23	26	31	34	37	40

Габаритні розміри дахових відцентрових вентиляторів димовидалення S&P MAX-TEMP CTVB/6-200

Модель	Габаритні розміри, мм
Модель	AH	AV	BH	BV	C	D*	E	F
S&P MAX-TEMP CTVB/6-200	561	556	340	404	435	250	330	12

* Номінальний діаметр.
