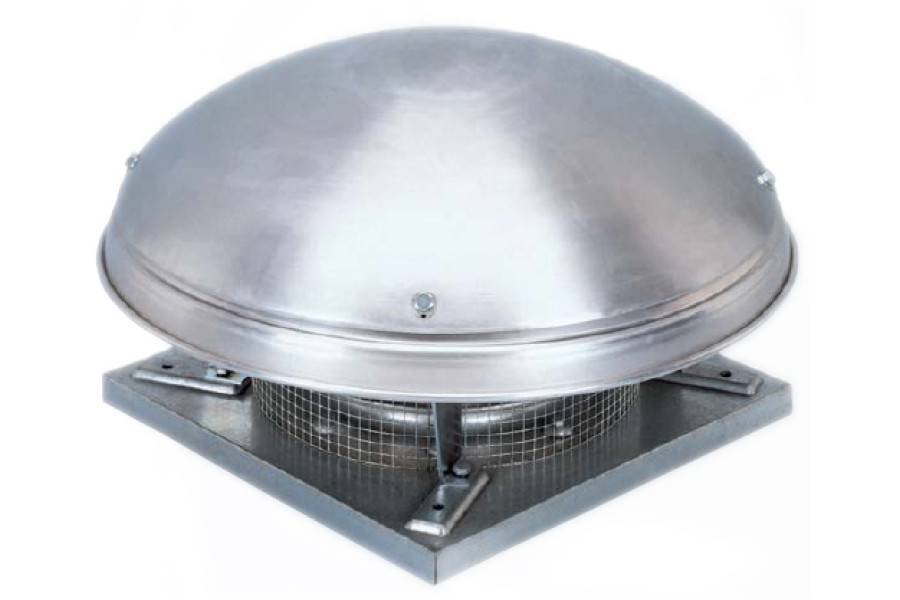

Даховий відцентровий вентилятор димовидалення S&P MAX-TEMP CTHT/6-710

Name: S&P MAX-TEMP CTHT/6-710
Brand: Soler & Palau

Виробник: Soler & Palau

Все про товар

Опис

Характеристики

Аеродинамічні характеристики

Габаритні розміри

Відгуки 0

Популярний

Під замовлення

Код товару: ID22340

договірна

Даховий відцентровий вентилятор димовидалення з горизонтальним викидом повітря S&P MAX-TEMP CTHT/6-710. Максимальна продуктивність повітря: 28900 м³/год; Максимальна споживана потужність: 6800 Вт; Частота обертання: 980 об./хв.; Струм: 13,80 А; Кількість полюсів: 6.

Напруга, В:400

Об./хв:980

Доставка

Нова Пошта

Делівері (економія 10 % від вартості доставки)

SAT

Самовивіз

Оплата

Способи оплати

Ми працюємо за безготівковим розрахунком, забезпечуючи повну прозорість та офіційне оформлення кожної операції.

Як оплатити

Одразу після оформлення замовлення менеджер КВЗ надішле вам рахунок-фактуру. Ви можете провести оплату:

Для юридичних осіб та ФОП: з розрахункового рахунку вашої компанії.

Для фізичних осіб: через будь-який банківський додаток за реквізитами (IBAN).

Індивідуальні умови

Ми цінуємо наших партнерів і готові обговорити персональні варіанти оплати у випадках, що потребують особливого підходу. Зв'яжіться з нами, щоб знайти оптимальне рішення.

Інші моделі:

Каталог

S&P MAX-TEMP CTHT/6-710

Опис

Призначення дахових відцентрових вентиляторів димовидалення S&P MAX-TEMP CTHT/6-710

Дахові відцентрові вентилятори з горизонтальним викидом повітря S&P MAX-TEMP CTHT/6-710 розроблені спеціально для систем димовидалення та мають межі вогнестійкості 400°С/2 години. Також, вентилятори дахові димовидалення S&P MAX-TEMP CTHT/6-710 можуть працювати в тривалому режимі при температурі переміщуваного повітря від -20°С до 120°С.

Конструкція дахових відцентрових вентиляторів димовидалення S&P MAX-TEMP CTHT/6-710

Основа вентиляторів виготовлена з оцинкованої сталі, кришка - з алюмінію. Вентилятори радіальні димовидалення оснащені захисною решіткою на нагнітальному боці і комплектуються 6 полюсними трифазними електродвигунами.

Параметри електродвигунів дахових відцентрових вентиляторів димовидалення S&P MAX-TEMP CTHT/6-710

Параметри електроживлення: 3ф - 400 В - 50 Гц
Клас захисту IP55.
Клас ізоляції F.
Кулькові підшипники не потребують обслуговування.
Вбудовані термоконтакти з виходами для підключення до зовнішнього пристрою захисту.
Регулювання швидкості за допомогою перетворювача частоти.

Характеристики

Основні

Модель

S&P MAX-TEMP CTHT/6-710

Напруга, В

400

Сила струму, А

13,80

Частота струму, Гц

Об./хв

980

Клас ізоляції двигуна

Клас захисту пристрою, IP

Маса, кг

217

Кількість полюсів

Межа вогнестійкості

400°С/2 год

Продуктивність, м³/год

28900

Пульт управління

VFTM TRI 7,5

Рівень шуму на відстані 3м, dB(A)

77/83

Споживана потужність, Вт

6800

Фазність

3-фазний

Робочі характеристики дахових відцентрових вентиляторів димовидалення S&P MAX-TEMP CTHT/6-710

Аеродинамічні характеристики дахових відцентрових вентиляторів димовидалення S&P MAX-TEMP CTHT/6-710

УМОВНІ ПОЗНАЧЕННЯ
Q	- Витрати повітря, в м³/ч и м³/с.
Ps	- Статичний тиск, в Па и мм вод.ст.

Дані наведено у відповідності зі стандартами ISO 5801 та AMCA 210-99 при температурі сухого повітря 20°С і атмосферному тиску 760 мм рт. ст.

Для визначення рівнів звукової потужності, необхідно, до рівнів звукового тиску, зазначених у технічних характеристиках, додати поправочні коефіцієнти, наведені у таблиці:

Рівень звукової потужності

		Частота (Гц)
		125	250	500	1000	2000	4000	8000
На виході	Qmax	2,0	7,5	11,0	11,0	9,0	6,0	0,5
	2/3 Qmax	-0,5	3,5	5,5	5,5	3,5	0,5	-4,5
	1/3 Qmax	-2,5	1,5	3,5	3,5	1,5	-1,5	-6,5
На вході	Qmax	5,5	9,0	11,5	11,0	10,0	7,5	3,5
	2/3 Qmax	2,5	5,0	6,0	4,5	1,5	-2,5	-8,6
	1/3 Qmax	0,5	3,0	4,0	2,5	-0,5	-4,5	-10,5

Для отримання рівнів звукового тиску на відстані (d), необхідно, від значення рівня звукової потужності, для кожної частоти, відняти поправочний коефіцієнт, наведений у наступній таблиці:

Рівень звукового тиску

Відстань (d)	1 м	1,5 м	4 м	6 м	10 м	15 м	20 м	30 м
Поправочний коефіцієнт (дБ)	11	14,5	23	26	31	34	37	40

Габаритні розміри дахових відцентрових вентиляторів димовидалення S&P MAX-TEMP CTHT/6-710

Модель	Габаритні розміри, мм
Модель	AH	AV	BH	BV	C	D*	E	F
S&P MAX-TEMP CTHT/6-710	1336	1485	1127	1161	1100	710	840	14

* Номінальний діаметр.
