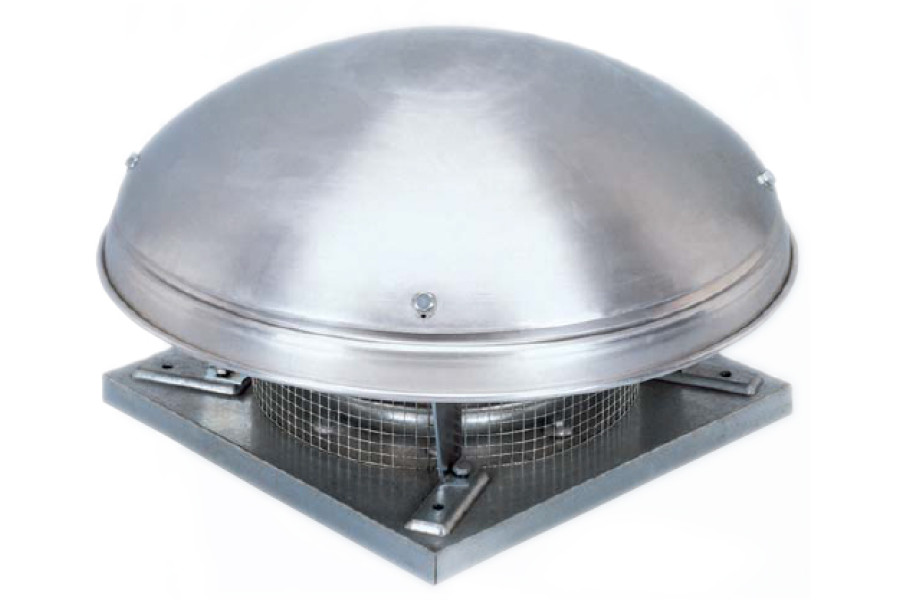

Даховий відцентровий вентилятор димовидалення S&P MAX-TEMP CTHB/6-250

Name: S&P MAX-TEMP CTHB/6-250
Brand: Soler & Palau

Виробник: Soler & Palau

Все про товар

Опис

Характеристики

Аеродинамічні характеристики

Габаритні розміри

Відгуки 0

Популярний

Під замовлення

Код товару: ID22296

договірна

Даховий відцентровий вентилятор димовидалення з горизонтальним викидом повітря S&P MAX-TEMP CTHB/6-250. Максимальна продуктивність повітря: 2000 м³/год; Максимальна споживана потужність: 100 Вт; Частота обертання: 940 об./хв.; Струм: 0,57 А; Кількість полюсів: 6.

Напруга, В:230

Об./хв:940

Доставка

Нова Пошта

Делівері (економія 10 % від вартості доставки)

SAT

Самовивіз

Оплата

Способи оплати

Ми працюємо за безготівковим розрахунком, забезпечуючи повну прозорість та офіційне оформлення кожної операції.

Як оплатити

Одразу після оформлення замовлення менеджер КВЗ надішле вам рахунок-фактуру. Ви можете провести оплату:

Для юридичних осіб та ФОП: з розрахункового рахунку вашої компанії.

Для фізичних осіб: через будь-який банківський додаток за реквізитами (IBAN).

Індивідуальні умови

Ми цінуємо наших партнерів і готові обговорити персональні варіанти оплати у випадках, що потребують особливого підходу. Зв'яжіться з нами, щоб знайти оптимальне рішення.

Інші моделі:

Каталог

S&P MAX-TEMP CTHB/6-250

Опис

Призначення дахових відцентрових вентиляторів димовидалення S&P MAX-TEMP CTHB/6-250

Дахові відцентрові вентилятори з горизонтальним викидом повітря S&P MAX-TEMP CTHB/6-250 розроблені спеціально для систем димовидалення та мають межі вогнестійкості 400°С/2 години. Також, вентилятори дахові димовидалення S&P MAX-TEMP CTHB/6-250 можуть працювати в тривалому режимі при температурі переміщуваного повітря від -40°С до 120°С.

Конструкція дахових відцентрових вентиляторів димовидалення S&P MAX-TEMP CTHB/6-250

Основа вентиляторів виготовлена з оцинкованої сталі, кришка - з алюмінію. Вентилятори радіальні димовидалення оснащені захисною решіткою на нагнітальному боці і комплектуються 6 полюсними однофазними електродвигунами.

Параметри електродвигунів дахових відцентрових вентиляторів димовидалення S&P MAX-TEMP CTHB/6-250

Параметри електроживлення: 1ф - 230 В - 50 Гц
Клас захисту IP55.
Клас ізоляції F.
Кулькові підшипники не потребують обслуговування.
Вбудовані термоконтакти з виходами для підключення до зовнішнього пристрою захисту.
Регулювання швидкості за допомогою напруги.

Характеристики

Основні

Модель

S&P MAX-TEMP CTHB/6-250

Напруга, В

230

Сила струму, А

0,57

Частота струму, Гц

Об./хв

940

Клас ізоляції двигуна

Клас захисту пристрою, IP

Маса, кг

Кількість полюсів

Межа вогнестійкості

400°С/2 год

Продуктивність, м³/год

2000

Пульт управління

REB-1N

Рівень шуму на відстані 3м, dB(A)

45/52

Споживана потужність, Вт

100

Фазність

1-фазний

Робочі характеристики дахових відцентрових вентиляторів димовидалення S&P MAX-TEMP CTHB/6-250

Аеродинамічні характеристики дахових відцентрових вентиляторів димовидалення S&P MAX-TEMP CTHB/6-250

УМОВНІ ПОЗНАЧЕННЯ
Q	- Витрати повітря, в м³/ч и м³/с.
Ps	- Статичний тиск, в Па и мм вод.ст.

Дані наведено у відповідності зі стандартами ISO 5801 та AMCA 210-99 при температурі сухого повітря 20°С і атмосферному тиску 760 мм рт. ст.

Для визначення рівнів звукової потужності, необхідно, до рівнів звукового тиску, зазначених у технічних характеристиках, додати поправочні коефіцієнти, наведені у таблиці:

Рівень звукової потужності

		Частота (Гц)
		125	250	500	1000	2000	4000	8000
На виході	Qmax	2,0	7,5	11,0	11,0	9,0	6,0	0,5
	2/3 Qmax	-0,5	3,5	5,5	5,5	3,5	0,5	-4,5
	1/3 Qmax	-2,5	1,5	3,5	3,5	1,5	-1,5	-6,5
На вході	Qmax	5,5	9,0	11,5	11,0	10,0	7,5	3,5
	2/3 Qmax	2,5	5,0	6,0	4,5	1,5	-2,5	-8,6
	1/3 Qmax	0,5	3,0	4,0	2,5	-0,5	-4,5	-10,5

Для отримання рівнів звукового тиску на відстані (d), необхідно, від значення рівня звукової потужності, для кожної частоти, відняти поправочний коефіцієнт, наведений у наступній таблиці:

Рівень звукового тиску

Відстань (d)	1 м	1,5 м	4 м	6 м	10 м	15 м	20 м	30 м
Поправочний коефіцієнт (дБ)	11	14,5	23	26	31	34	37	40

Габаритні розміри дахових відцентрових вентиляторів димовидалення S&P MAX-TEMP CTHB/6-250

Модель	Габаритні розміри, мм
Модель	AH	AV	BH	BV	C	D*	E	F
S&P MAX-TEMP CTHB/6-250	762	750	425	522	560	355	450	12

* Номінальний діаметр.
