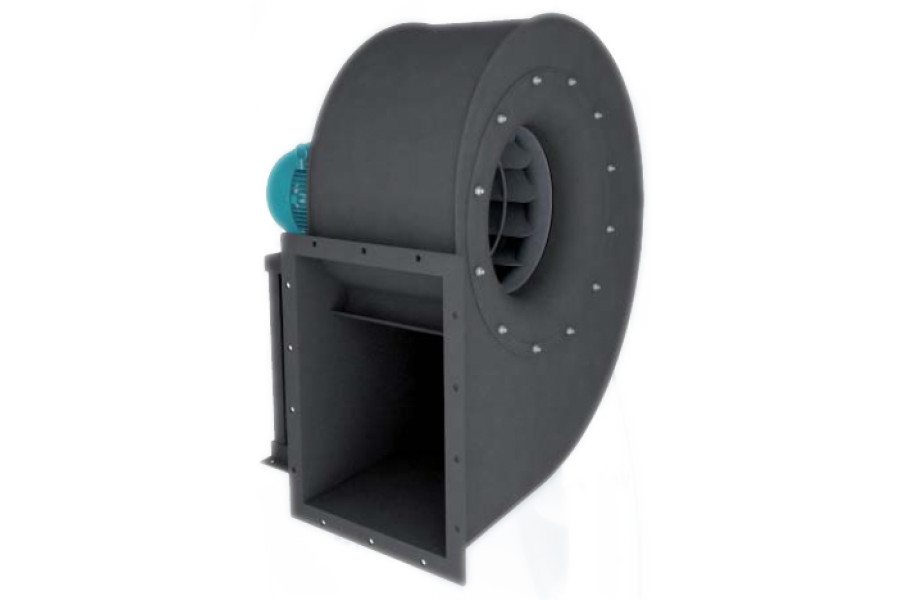

S&P CRRT/6-1122-22

Name: S&P CRRT/6-1122-22
Brand: Soler & Palau

Відцентровий високотемпературний вентилятор димовидалення

Виробник: Soler & Palau

Все про товар

Опис

Характеристики

Технічні характеристики

Аеродинамічні характеристики

Габаритні розміри

Відгуки 0

Питання0

Популярний

Під замовлення

Код товару: ID22952

договірна

Відцентровий вентилятор одностороннього всмоктування з прямим приводом S&P CRRT/6-1122-22. Максимальна продуктивність повітря: 42009 м3/год; Потужність двигуна: 22000 Вт; Діаметр: 1122 мм; Струм: 42,30 А; Кількість полюсів: 6.

Напруга, В:400

Об./хв:970

Діаметр, мм:1122

Доставка

Нова Пошта

Делівері (економія 10 % від вартості доставки)

Самовивіз

S&P CRRT/6-1122-22

Опис

Призначення відцентрових вентиляторів S&P CRRT/6-1122-22

Вентилятори відцентрові одностороннього всмоктування з прямим приводом S&P CRRT/6-1122-22 призначені для вентиляції виробничих, адміністративних і житлових будівель, для застосування в системах загальнообмінної або технологічної вентиляції.

Стандартно, вентилятори розраховані для тривалої роботи при температурі переміщуваного повітря до +120°C. За запитом можливі поставки вентиляторів, призначених для використання в системах димовидалення з межами вогнестійкості 400°C/2 години або 600°С/2 години, з установкою поза пожежонебезпечної зони.

Конструкція відцентрових вентиляторів S&P CRRT/6-1122-22

Корпуса вентиляторів Soler&Palau CRRT виготовляються з листової сталі і захищені від корозії поліефірної фарбою. Вентилятори комплектуються робітниками колесами із заломленими назад лопатками.

Параметри електродвигунів відцентрових вентиляторів S&P CRRT/6-1122-22

Параметри електроживлення: 3ф - 400 В - 50 Гц
Клас захисту IP55.
Клас ізоляції F.
Клас ефективності IE2.

Трифазні одношвидкісні електродвигуни мають можливість регулювання швидкості за допомогою перетворювача частоти.

Додаткова інформація про відцентрових вентиляторах S&P CRRT/6-1122-22

Стандартне положення корпусу: LG270.

Положення корпусу відцентрового вентилятора S&P CRRT/6-1122-22

Решта положень корпусу поставляються за запитом.

За запитом можливі поставки S&P вентиляторів:

Вентилятор з положенням корпусу RD
Отвір для відведення конденсату
Інспекційні дверцята на корпусі вентилятора
Версія без опорної рами (MB)
Версія з додатковою опорною рамою
Виконання з нержавіючої сталі (AISI 304, 310, 316 або 316L)
Вентилятор в звукоізольованому корпусі
Вентилятор з корпусом підвищеної герметичності
Абразивостійке покриття вентилятора
Хімічностійке покриття вентилятора
Тефлонове покриття вентилятора
Вентилятор, оцинкований методом гарячого занурення
Високотемпературне виконання (R), з температурою переміщуваного повітря до +250°С (у версії "L" до +200°С)
Вибухозахищене виконання, відповідне вимогам Директиви ATEX для виробів з трифазними електродвигунами
Виконання для роботи при низьких температурах
8-ми полюсні електродвигуни (клас ефективності IE 1)
2-х швидкісні електродвигуни
Електродвигун з терморезисторами (PTC), для підключення до зовнішнього пристрою захисту.

Характеристики

Основні

Модель

S&P CRRT/6-1122-22

Напруга, В

400

Сила струму, А

42,30

Частота струму, Гц

Об./хв

970

Клас ізоляції двигуна

Клас захисту пристрою, IP

Макс. температура переміщуваного повітря, °С

120

Маса, кг

847

Діаметр, мм

1122

Кількість полюсів

Межа вогнестійкості

400/600°C/2 години

Потужність двигуна, Вт

22000

Продуктивність, м³/год

42009

Рівень шуму на відстані 3м, dB(A)

82,7

Фазність

3-фазний

* За запитом

Робочі характеристики відцентрових вентиляторів S&P CRRT/6-1122-22

Аеродинамічні характеристики відцентрових вентиляторів S&P CRRT/6-1122-22

УМОВНІ ПОЗНАЧЕННЯ
	Витрати повітря, м³/год
Psf	- Статичний тиск, Па та мм вод. ст.

Наведені характеристики вентиляторів з приєднаними повітроводами на вході і виході повітря.

Габаритні розміри відцентрових вентиляторів S&P CRRT/6-1122-22

Положення корпусу відцентрового вентилятора S&P CRRT/6-1122-22

Модель	Габаритні разміри вентилятора, мм
	A	B	C	E	F	G	H			I
							H1	H2	H3
S&P CRRT/6-1122-22	2220	1880	1544	690	800	412	1320	1120	800	479

Модель	Габаритні разміри опорної рами, мм													C	Q	L	V
Модель	L	M	N	M1	N1	O	Q	R	S	T	U	V	d	C	Q	L	V
S&P CRRT/6-1122-22	505	1270	1200	1280	1200	385	45	808	80	923	40	1393	20	1604	105	565	1453

Габаритні розміри відцентрових вентиляторів S&P CRRT/6-1122-22

Модель	Фланець зі сторони входу повітря, мм					Фланець зі сторони виходу повітря, мм
Модель	D	D1	D2	d2	n	N°Y	a	a¹	a²	NºX	b	b¹	b²	t*	d1
S&P CRRT/6-1122-22	1128	1200	1248	15	24	6	1120	1210	1260	4	800	881	940	200	18

* Якщо N°X або N°Y = 1, тільки один отвір в центрі фланця.
