S&P CMST/4-221 0,37

Name: S&P CMST/4-221 0,37
Brand: Soler & Palau

Відцентровий вибухозахищений вентилятор

Виробник: Soler & Palau

Все про товар

Опис

Характеристики

Аеродинамічні характеристики

Габаритні розміри

Відгуки 0

Питання0

Популярний

Під замовлення

Код товару: ID27855

договірна

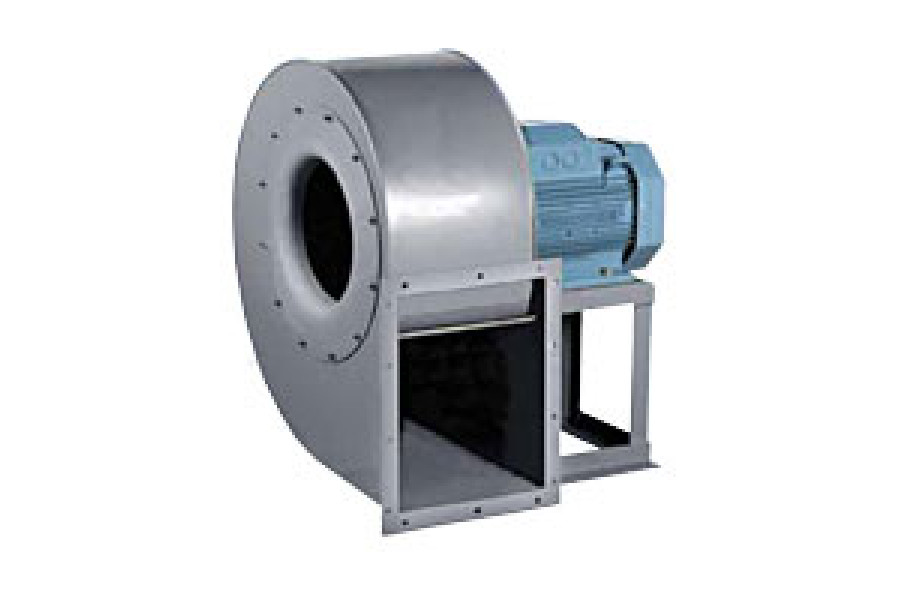

Вентилятор відцентровий S&P CMST/4-221 0,37. Макс. продуктивність повітря: 1910 м³/год; Рівень звукового тиску: 59 дБ(А); Споживана потужність: 0.37 кВт.

Напруга, В:400

Потужність електродвигуна кВт:0.37

Об./хв:1390

Доставка

Нова Пошта

Делівері (економія 10 % від вартості доставки)

Самовивіз

S&P CMST/4-221 0,37

Опис

Опис вентилятора вибухозахищеного S&P CMST/4-221 0,37

Відцентровий вентилятор S&P CMST/4-221 0,37 одностороннього всмоктування з прямим приводом призначений для тривалої роботи при температурі переміщуваного повітря до 80°C. Корпус відцентрового вентилятора виготовляється з листової сталі, збирається вальцюванням на замковий шов і захищений від корозії епоксидно-поліефірною фарбою. Вибухозахищений вентилятор S&P CMST/4-221 0,37 комплектується робочим колесом із заломленими вперед лопатками, які оцинковані методом електролітичного цинкування.

Електродвигун відцентрового вентилятора S&P CMST/4-221 0,37

Електродвигуни відцентрового вентилятора S&P CMST/4-221 0,37 мають клас захисту IP55 і клас ізоляції F. Трифазні одношвидкісні електродвигуни мають можливість регулювання швидкості за допомогою перетворювача частоти.

Додаткова інформація
Стандартне положення корпусу LG 270.
При необхідності, можливе виготовлення вентилятора з 8 різними положеннями корпусу.
За запитом

Вентилятор з положенням корпусу RD.

Отвір для відведення конденсату.

Інспекційна дверцята (від 310 до 500 типорозміру).

Вентилятор без опори електродвигуна .

Виконання з нержавіючої сталі (AISI 304 або AISI 316).

Високотемпературне виконання, з температурою переміщуваного повітря до 250°C (версія HT).

Вентилятор з ремінною передачею (від 400 до 500 типорозміру).

Вибухозахищене виконання .

Двошвидкісний електродвигун.

Електродвигун з терморезисторами (PTC), для підключення до зовнішнього пристрою захисту .

Високоефективний електродвигун (EFF1) .

Можливе виготовлення вентиляторів у вибухозахищеному виконанні, відповідному вимогам Директиви ATEX для виробів з трифазними електродвигунами:

підвищена безпека - II2G EExeIIT3

вибухонепроникна оболонка - II2G EExdIIBT4 або T5; II2G EExdIICT4

для вибухонебезпечного пилу - II3D Ex tD 125°C або 135°С.

Робоче колесо із заломленими
вперед лопатками

Застосування відцентрового вентилятора S&P CMST/4-221 0,37

	Малярні роботи		Виробничі кухні
	Ливарне виробництво		Сушильні камери
	Охолодження різних механізмів		Зварювальні роботи
	Технологічне обладнання		Тривала робота

Характеристики

Основні

Модель

S&P CMST/4-221 0,37

Напруга, В

400

Сила струму, А

1,03

Частота струму, Гц

Потужність електродвигуна кВт

0.37

Об./хв

1390

Клас захисту пристрою, IP

Макс. температура переміщуваного повітря, °С

Маса, кг

Ізоляція

Кількість полюсів

Макс. витрата повітря при прямому потоці, м3/год

1910

Сумарний рівень звукової потужності, не більш, dB(A)

Фазність

3-фазний

Робочі характеристики
– Наведено характеристики вентиляторів з приєднаними повітряводами на вході і виході повітря.
– Витрата повітря в м³/год.
– Статичний тиск в Па і мм вод. ст.

Аеродинамічні характеристики відцентрового вентилятора S&P CMST/4-221 0,37

Фланець на вході повітря

Габаритні розміри відцентрового вентилятора S&P CMST/4-221 0,37

Опора вент./двиг. Фланець на виході повітря

Габаритні розміри відцентрового вентилятора S&P CMST/4-221 0,37

Модель	Габаритні розміри, мм
S&P CMST/4-221 0,37	Вентилятор										Опора вентилятора/двигуна
	A	B	C	E	F	G	H	H1	H2	I	L	M	N	O	P	Q	d
	480	400	395	135	180	85	300	300	180	65	190	235	215	215	50	15	10

Модель	Габаритні розміри, мм
S&P CMST/4-221 0,37	Фланець на вході повітря					Фланець на виході повітря
	D	D1	D2	N1	Y	a	b	a1	b1	a2	b2	t	n2	z
	229	265	299	8	11	224	160	265	200	294	230	112	8	11
