S&P CMRT/2-221 0,18

Name: S&P CMRT/2-221 0,18
Brand: Soler & Palau

Відцентровий вибухозахищений вентилятор

Виробник: Soler & Palau

Все про товар

Опис

Характеристики

Технічні характеристики

Аеродинамічні характеристики

Габаритні розміри

Відгуки 0

Питання0

Популярний

Під замовлення

Код товару: ID27501

договірна

Вентилятор відцентровий S&P CMRT/2-221 0,18. Макс. продуктивність повітря: 981 м³/год; Рівень звукового тиску: 53,4 дБ(А); Споживана потужність: 0.18 кВт.

Напруга, В:400

Потужність електродвигуна кВт:0.18

Об./хв:2700

Доставка

Нова Пошта

Делівері (економія 10 % від вартості доставки)

Самовивіз

S&P CMRT/2-221 0,18

Опис

Опис вентилятора вибухозахищеного S&P CMRT/2-221 0,18

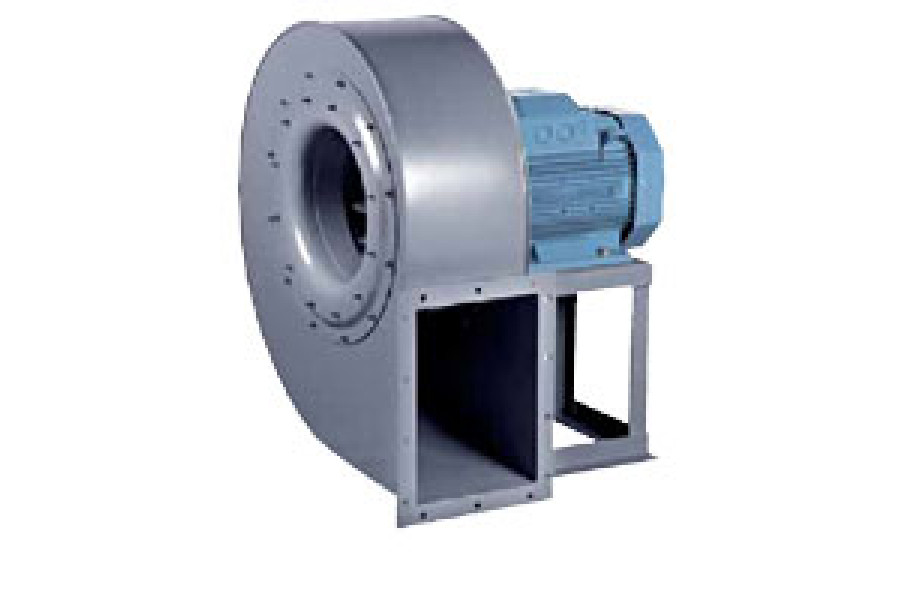

Відцентровий вентилятор S&P CMRT/2-221 0,18 одностороннього всмоктування з прямим приводом призначений для вентиляції виробничих, адміністративних і житлових будівель, для застосування в системах загальнообмінної або технологічної вентиляції. Стандартно, вентилятор вибухозахищений розрахований для тривалої роботи при температурі переміщуваного повітря до +120°C. Корпус відцентрового вентилятора виготовляється з листової сталі і захищений від корозії поліефірної фарбою. Також, доступна полегшена версія CMRTL з корпусом з оцинкованої листової сталі (тільки з 2 полюсними електродвигунами до 501 типорозміру і з 4 полюсними електродвигунами до 801 типорозміру). Вентилятор вибухозахищений S&P CMRT/2-221 0,18 комплектується робочим колесом із заломленими назад лопатками.

Електродвигун відцентрового вентилятора S&P CMRT/2-221 0,18

Електродвигуни відцентрового вентилятора S&P CMRT/2-221 0,18 мають клас захисту IP55, клас ізоляції F, клас ефективності IE2. Трифазні одношвидкісні електродвигуни мають можливість регулювання швидкості за допомогою перетворювача частоти.

Додаткова інформація
Стандартне положення корпусу LG 270.
Решта положень корпусу поставляються за запитом.
За запитом

Вентилятор з положенням корпусу RD.

Отвір для відведення конденсату.

Інспекційна дверцята на корпусі вентилятора.
Захист електродвигуна від атмосферних опадів.
Версія без опорної рами (MB).
Виконання з нержавіючої сталі (AISI 304, 316 або 316L).
Вентилятор, оцинкований методом гарячого занурення.
Вентилятор в звукоізольованому корпусі.
Вентилятор з корпусом підвищеної герметичності.
Високотемпературне виконання (R), з температурою переміщуваного повітря до +250°С (версія L до +200°С).
Виконання для роботи при низьких температурах.
2-х швидкісні електродвигуни.
6-ти полюсні електродвигуни.
Електродвигун з терморезисторами (PTC), для підключення до зовнішнього пристрою захисту.
Вентилятор з ремінним приводом.

Можливе виготовлення вентиляторів у вибухозахищеному виконанні, відповідному вимогам Директиви ATEX для виробів з трифазними електродвигунами:

підвищена безпека - II2G EExeIIT3

вибухонепроникна оболонка - II2G EExdIIBT4 або T5; II2G EExdIICT4

для вибухонебезпечного пилу - II3D Ex tD 125°C або 135°С.

Робоче колесо із заломленими
назад лопатками

Застосування відцентрового вентилятора S&P CMRT/2-221 0,18

	Промислова аспірація		Хімічна промисловість та лабораторії
	Ливарне виробництво		Транспортування матеріалів
	Тривала робота		Зварювальні роботи
	Технологічне обладнання

Характеристики

Основні

Модель

S&P CMRT/2-221 0,18

Напруга, В

400

Сила струму, А

0,46

Частота струму, Гц

Потужність електродвигуна кВт

0.18

Об./хв

2700

Клас захисту пристрою, IP

Макс. температура переміщуваного повітря, °С

120

Маса, кг

Ізоляція

Кількість полюсів

Макс. витрата повітря при прямому потоці, м3/год

981

Сумарний рівень звукової потужності, не більш, dB(A)

53,4

Фазність

3-фазний

* Рівень звукового тиску виміряно на відстані 1,5 м від вентилятора з приєднаними повітроводами, у вільному просторі.

Робочі характеристики
– Наведено характеристики вентиляторів з приєднаними повітряводами на вході і виході повітря.
– q_v: Витрата повітря в м³/год.
– p_sf: Статичний тиск в Па і мм вод. ст.

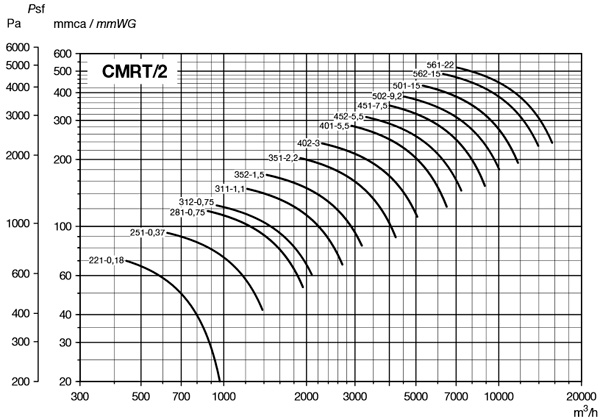

Аеродинамічні характеристики відцентрового вентилятора S&P CMRT/2-221 0,18

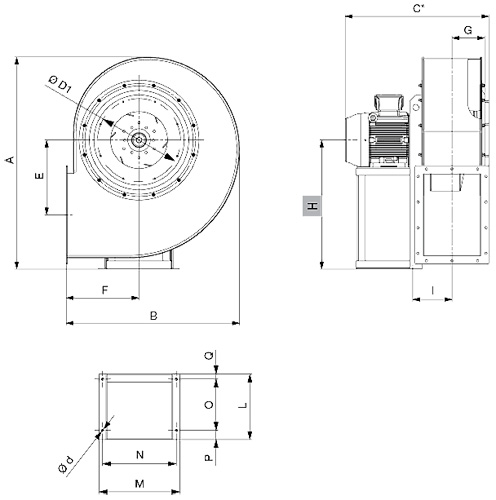

Габаритні розміри відцентрового вентилятора S&P CMRT/2-221 0,18

* Компанія Soler&Palau залишає за собою право комплектувати вентилятори електродвигунами різних виробників. У зв'язку з чим даний розмір може варіюватися.

Модель	Габаритні розміри, мм
S&P CMRT/2-221 0,18	Вентилятор										Опорна рама							Розмір*
	A	B	C	E	F	G	H			I	L	M	N	O	P	Q	Ød	C	Q	L
							H1	H2	H3
	416	347	332	130	160	61,5	250	250	160	104,5	150	196	175	85	50	15	10	372	55	190

* Включаючи охолоджуючий диск (для версії R).

Аэродинамические характеристики центробежного вентилятора S&P CMRT/2-221 0,18

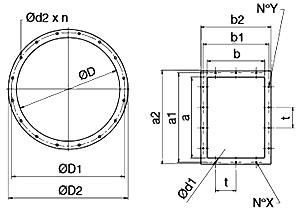

Модель	Габаритні розміри, мм
S&P CMRT/2-221 0,18	Фланець на вході повітря					Фланець на виході повітря
	ØD	ØD1	ØD2	Ød2	n	N°Y	a	a¹	a²	N°X	b	b¹	b²	t*	Ød1
	129	165	1489	11	4	2	140	182	210	1	100	141	170	112	11,5

* Если NºX або NºY = 1, тільки один отвір по центру фланця.

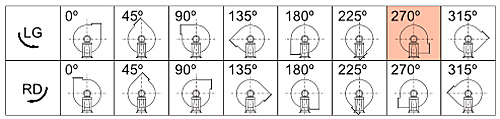

Положення корпусу

Положение корпуса - CMRT

Стандартне положення корпусу: LG270.
Решта положень корпусу LG і RD поставляються за запитом.
