Центробіжний вентилятор Soler&Palau CMPT/4-14 LG000. Макс.витрата повітря: 350 м3/год; Рівень звукового тиску: 45 дБ(А); Макс. споживча потужність: 0.18 кВт.
Soler&Palau CMPT/4-14 LG000 (230/400V50HZ)
Центробіжний вентилятор



Опис центробіжного вентилятора Soler&Palau CMPT/4-14 LG000
Центробіжний вентилятор з прямим приводом Soler&Palau CMPT/4-14 LG000 виготовляється з литого поліпропілену і призначений для переміщення повітря з домішками випарів хімічно активних речовин. Вентилятор S&Р комплектується робочим колесом з литого поліпропілену, з загнутими вперед лопатками.
Опорні рами виготовляються з:
- Поліаміду (моделі з 14 до 25)
- Поліпропілену (моделі 30 і 35)
- Оцинкованої сталі (моделі з 42 до 70)
Робоча температура від -10 до +60 ° C.
Електродвигун центробіжного вентилятора Soler&Palau CMPT/4-14 LG000
Клас захисту IP55, клас ізоляції F.
Параметри електроживлення:
Трифазний 4-х полюсний (3ф - 400 В - 50 Гц)
Трифазні одношвидкостні електродвигуни мають можливість регулювання швидкості за допомогою перетворювача частоти.
Додаткова інформація Soler&Palau CMPT/4-14 LG000
Стандартне положення корпусу: LG 0.
При необхідності можливе виготовлення вентилятора з 8 різними положеннями корпусу.
За запитом
- Праве положення корпусу RD (за винятком моделей 14, 20A і 30A).
- 2-х швидкісні електродвигуни.
- Отвір для зливу конденсату.
- Вибухозахищене виконання ATEX (моделі 14, 20, 25, 30, 35, 42 і 20A у виконанні LG)
Вибухозахищені моделі відповідають вимогам Директиви ATEX для виробів з однофазними або трифазними електродвигунами:
- вибухонепроникна оболонка II2G EExdIIBT4 або ExdIICT4
![]() |

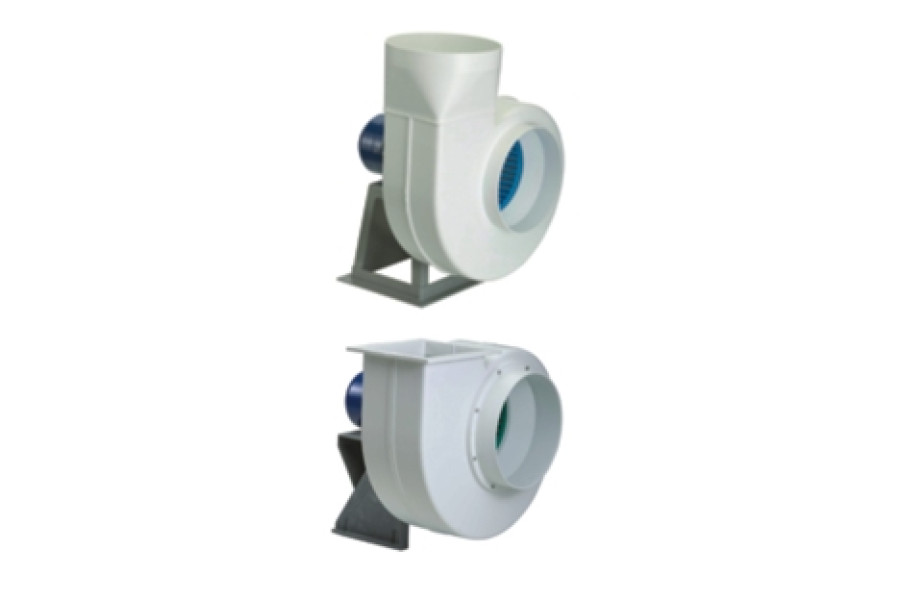

Круглий патрубок на нагнітанні Для типорозмірів до CMPT-30 і моделі CMPT-25M. |
![]() |
Прямокутний патрубок на нагнітанні Для моделей CMPT-35, CMPT-42, CMPT-20A, CMPT-25A і CMPT-30A. |
![]() |
Міцна і надійна конструкція Корпус виготовлений з литого поліпропілену. Болти виготовлені з нержавіючої сталі. |
![]() |
Робоче колесо із заломленими вперед лопатками Робоче колесо виготовлено з литого поліпропілену |
Застосування центробіжного вентилятора Soler&Palau CMPT/4-14 LG000
![]() |
Хімічна промисловість та лабораторії |
![]() |
Медичне обладнання |
* Рівень звукового тиску виміряно на відстані 1,5 м від вентилятора, у вільному просторі.
Робочі характеристики
- Q = витрата повітря в м3/год і м3/с.
- Ps = статичний тиск в Па і мм вод. ст.
- Рівень звукового тиску на відстані 1,5 м на вході (зелений шрифт) і на виході (синій шрифт) повітря,
у вільному просторі.
Дані наведено у відповідності зі стандартами ISO 5801 та AMCA 210-99.
Рівні звукової потужності (дБ (А) у трьох робочих точках вентилятора:
низький тиск (B), середній тиск (M), високий тиск (H).
Soler&Palau CMPT/4-14 LG000 (230/400V50HZ) | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
На вході | В | 32 | 37 | 53 | 52 | 58 | 58 | 56 | 51 |
М | 36 | 34 | 51 | 49 | 54 | 54 | 51 | 46 | |
Н | 37 | 34 | 50 | 48 | 53 | 53 | 49 | 45 | |
На виході | В | 36 | 37 | 49 | 60 | 67 | 58 | 57 | 52 |
М | 36 | 35 | 47 | 57 | 65 | 55 | 54 | 49 | |
Н | 37 | 33 | 46 | 54 | 60 | 52 | 51 | 46 |
(1) Розмір електродвигуна вказаний в розділі "Технічні характеристики". (2) M: розмір "в мінус", H: розмір "у плюс".
Модель | Габаритні розміри, мм | ||||||||||||||||||
Soler&Palau CMPT/4-14 LG000 (230/400V50HZ) | A | B | C | Da | E | F | G | H | J | L | M | N | O | P | R | S | a | b | d |
325 | 284 | 317 | 125 | 103 | 118 | 189 | 136 | 130 | 72 | 175 | 200 | 130 | 200 | 35 | 80 | - | - | 125 |
