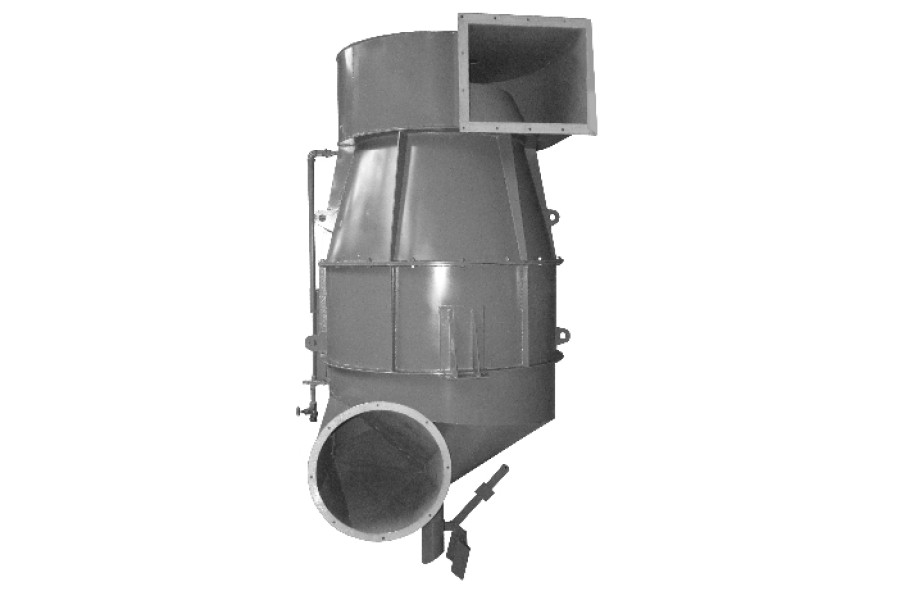

СИОТ-5

Призначення промивачів СИОТ-5

Швидкісні промивачі СИОТ-5 рекомендується застосовувати для очищення запиленого повітря у витяжних вентустановки від різних видів пилу, що змочується, за винятком цементуючого і волокнистого, а також конденсаційних аерозолів.

Застосовуються промивачі для очищення повітря з початковою концентрацією пилу до 5000 мг/м3.

Конструкція циклонів-промивачів СИОТ-5

Промивач СИОТ-5 — прямоточний мокрий пиловловлювач, в якому уловлювання пилу відбувається шляхом осадження її на змочені стінки корпусу під дією відцентрових сил, а також промивання повітря водою, що розпилюється.

Промивач встановлюються на металевих постаментах, при яких відстані від нижньої точки днища до статі одно 2,5 м. Можливі варіанти установки промивачів на перекриттях будівель.

Промивач можуть бути правого і лівого виконання. Встановлювати циклони рекомендується на всмоктуванні (перед вентилятором), при цьому необхідно передбачити відведення води з нижньої частини кожуха вентилятора.

Тиск води перед верхніми форсунками має скласти 1 кгс/мг і бути постійним. Рекомендовані швидкості повітря (Vо) у круглому перерізі вхідного патрубка знаходяться в межах 14...20 м/с. При цих швидкостях весь ряд промивачів перекриває область пропускної здатності від 12,5 до 280 тис. м3/год. Ступінь очищення повітря для частинок менше 5 мкм становить 95% при Vо=20 м/с і 90% при Vо=14 м/с.

Головні характеристики циклонів СИОТ-5
