Ruck ISOTX 200 E2 10 60 HZ

Name: Ruck ISOTX 200 E2 10 60 HZ
Brand: Ruck
SKU: 127069

Ізольований вентиляційний бокс для круглих каналів

Виробник: Ruck

Все про товар

Опис

Характеристики

Аеродинамічні характеристики

Габаритні розміри

Відгуки 0

Питання0

Популярний

Під замовлення

Код товару: ID26591

договірна

Ізольований блок вентилятора для круглих повітроводів Ruck ISOTX 200 E2 10 60 HZ . Продуктивність: 790 м3/год; Сумарний рівень звукової потужності (вхід/вихід/на корпусі): 66/77/60 дБ(А); Споживана потужність: 275 Вт; Максимальна температура переміщуваного повітря: 50 °С; Розмір патрубка: 200 мм.

Напруга, В:230

Об./хв:3260

Доставка

Нова Пошта

Делівері (економія 10 % від вартості доставки)

Самовивіз

Ruck ISOTX 200 E2 10 60 HZ

Опис

Загальні відомості про вентилятори канальні Ruck ISOTX 200 E2 10 60 HZ

У вентиляційних боксах з частково ізольованим корпусом Ruck ISOTX 200 E2 10 60 HZ звукопоглинаючий матеріал використовується всього на 90%, але рівень шуму можна порівняти з показниками повністю ізольованого блоку.

Використовуваний ізоляційний матеріал з мінеральної вати має високу об'ємну щільність, що дорівнює 88 кг/м³, завдяки чому добре поглинаються навіть низькі частоти. Вкрита некрученою стеклониткою поверхня, затримує швидкість потоку до 36 м/с в місці виходу волокон. Ізоляція відповідає класу А2 пожежної безпеки.

Конструктивні особливості вентиляторів канальних для круглих повітроводів Ruck ISOTX 200 E2 10 60 HZ

Відцентровий вентилятор із заломленими вперед лопатками забезпечує високу питому потужність і низький рівень шуму
Kорпус з оцинкованої листової сталі
Регулювання швидкості обертання напругою
Вбудований термоконтакт з автоматичним перезапуском
Довговічні кулькові підшипники, що не потребують обслуговування
Розподільна коробка з вбудованим конденсатором
Звукоізоляція з 40 мм багатошарової мінеральної вати
Вбудований монтажний кронштейн допомагає економити матеріал і час для установки
Сполучні патрубки гарної форми вбудовані в стінку корпусу
Завдяки наявності швидкодіючого затвора доступ до вентилятора нескладний.

Великий спектр аксесуарів: електронний регулятор, мережевий вимикач, швидкороз'ємний хомут, зворотні клапани, захисна решітка, шумоглушители у круглому корпусі, блоки фільтрації, трансформатори.

Характеристики

Основні

Модель

Ruck ISOTX 200 E2 10 60 HZ

Напруга, В

230

Сила струму, А

1,3

Частота струму, Гц

Об./хв

3260

Клас ізоляції двигуна

Клас захисту пристрою, IP

Матеріал корпуса

Оцинкована сталь

Макс. температура переміщуваного повітря, °С

Маса, кг

11,2

Ємність конденсатора, мкФ

5,0

Продуктивність, м³/год

790

Розмір патрубка, мм

200

Споживана потужність, Вт

275

Сумарний рівень звукової потужності, не більш, dB(A)

66/77/60

Фазність

1-фазний

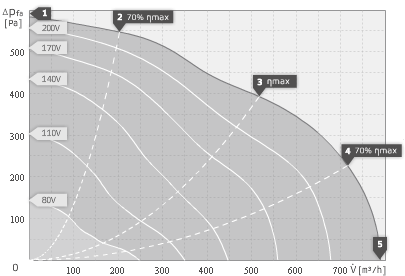

Аеродинамічні характеристики канальних вентиляторів Ruck ISOTX 200 E2 10 60 HZ

Робоча точка*	1	2	3	4	5
Ток I, A	0,8	0,8	1,0	1,1	1,2
Споживана потужність P₁, Вт	167	181	224	256	275
Кількість обертів n, 1/хв	3260	3183	2836	2457	2104
РЗП на вході L_WA5, dB(A)	68	68	66	64	66
РЗП на виході L_WA6, dB(A)	77	77	77	77	77
РЗП ззовні корпуса L_WA2, dB(A)	61	61	60	58	60

*Робоча точка

при максимальному підвищенні тиску
70% від максимального ККД відносно статичного тиску/підвищений тиск
найбільш ефективна робоча точка
70% від максимального ККД відносно статичного тиску/підвищена витрата повітря
вільне нагнітання

Рівень звукової потужності в октавних смугах частот

Модель	Ruck ISOTX 200 E2 10 60 HZ	Гц	Σ	63	125	250	500	1000	2000	4000	8000
РЗП на вході	L_WA5, dB(A)	1	68	53	66	60	55	51	52	54	50
		2	68	52	66	61	55	50	51	53	49
		3	66	48	64	60	54	49	50	52	48
		4	64	45	61	59	54	49	48	51	43
		5	66	49	64	60	54	48	45	48	43
РЗП на виході	L_WA6, dB(A)	1	77	47	62	64	67	71	73	69	64
		2	77	47	63	65	67	72	73	69	64
		3	77	44	61	63	66	71	72	68	63
		4	77	41	59	63	66	71	73	68	64
		5	77	45	62	64	67	72	73	70	65
РЗП ззовні корпуса	L_WA2, dB(A)	1	61	52	58	51	53	49	47	46	42
		2	61	52	58	51	53	48	47	45	40
		3	60	52	58	50	51	47	46	43	38
		4	58	46	56	48	50	47	45	40	36
		5	60	49	58	49	48	45	44	40	37

Габаритні розміри канального вентилятора Ruck ISOTX 200 E2 10 60 HZ
