Ruck ISOTX 160 E2 11 50 HZ

Name: Ruck ISOTX 160 E2 11 50 HZ
Brand: Ruck
SKU: 114871

Ізольований вентиляційний бокс для круглих каналів

Виробник: Ruck

Все про товар

Опис

Характеристики

Аеродинамічні характеристики

Габаритні розміри

Відгуки 0

Питання0

Популярний

Під замовлення

Код товару: ID26557

договірна

Ізольований блок вентилятора для круглих повітроводів Ruck ISOTX 160 E2 11 50 HZ . Продуктивність: 380 м3/год; Сумарний рівень звукової потужності (вхід/вихід/на корпусі): 55/68/48 дБ(А); Споживана потужність: 102 Вт; Максимальна температура переміщуваного повітря: 50 °С; Розмір патрубка: 160 мм.

Напруга, В:230

Об./хв:2520

Доставка

Нова Пошта

Делівері (економія 10 % від вартості доставки)

Самовивіз

Ruck ISOTX 160 E2 11 50 HZ

Опис

Загальні відомості про вентилятори канальні Ruck ISOTX 160 E2 11 50 HZ

У вентиляційних боксах з частково ізольованим корпусом Ruck ISOTX 160 E2 11 50 HZ звукопоглинаючий матеріал використовується всього на 90%, але рівень шуму можна порівняти з показниками повністю ізольованого блоку.

Використовуваний ізоляційний матеріал з мінеральної вати має високу об'ємну щільність, що дорівнює 88 кг/м³, завдяки чому добре поглинаються навіть низькі частоти. Вкрита некрученою стеклониткою поверхня, затримує швидкість потоку до 36 м/с в місці виходу волокон. Ізоляція відповідає класу А2 пожежної безпеки.

Конструктивні особливості вентиляторів канальних для круглих повітроводів Ruck ISOTX 160 E2 11 50 HZ

Відцентровий вентилятор із заломленими вперед лопатками забезпечує високу питому потужність і низький рівень шуму
Kорпус з оцинкованої листової сталі
Регулювання швидкості обертання напругою
Вбудований термоконтакт з автоматичним перезапуском
Довговічні кулькові підшипники, що не потребують обслуговування
Розподільна коробка з вбудованим конденсатором
Звукоізоляція з 40 мм багатошарової мінеральної вати
Вбудований монтажний кронштейн допомагає економити матеріал і час для установки
Сполучні патрубки гарної форми вбудовані в стінку корпусу
Завдяки наявності швидкодіючого затвора доступ до вентилятора нескладний.

Великий спектр аксесуарів: електронний регулятор, мережевий вимикач, швидкороз'ємний хомут, зворотні клапани, захисна решітка, шумоглушители у круглому корпусі, блоки фільтрації, трансформатори.

Характеристики

Основні

Модель

Ruck ISOTX 160 E2 11 50 HZ

Напруга, В

230

Сила струму, А

0,5

Частота струму, Гц

Об./хв

2520

Клас ізоляції двигуна

Клас захисту пристрою, IP

Матеріал корпуса

Оцинкована сталь

Макс. температура переміщуваного повітря, °С

Маса, кг

10,1

Ємність конденсатора, мкФ

2,0

Продуктивність, м³/год

380

Розмір патрубка, мм

160

Споживана потужність, Вт

102

Сумарний рівень звукової потужності, не більш, dB(A)

55/68/48

Фазність

1-фазний

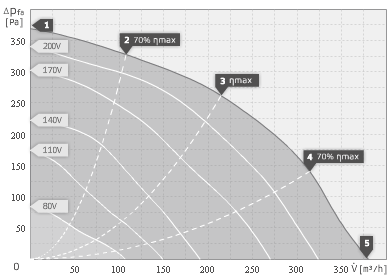

Аеродинамічні характеристики канальних вентиляторів Ruck ISOTX 160 E2 11 50 HZ

Робоча точка*	1	2	3	4	5
Ток I, A	0,3	0,4	0,4	0,4	0,4
Споживана потужність P₁, Вт	69	79	86	95	102
Кількість обертів n, 1/хв	2643	2409	2198	1819	1506
РЗП на вході L_WA5, dB(A)	56	55	55	52	53
РЗП на виході L_WA6, dB(A)	69	69	68	66	65
РЗП ззовні корпуса L_WA2, dB(A)	49	49	48	46	45

*Робоча точка

при максимальному підвищенні тиску
70% від максимального ККД відносно статичного тиску/підвищений тиск
найбільш ефективна робоча точка
70% від максимального ККД відносно статичного тиску/підвищена витрата повітря
вільне нагнітання

Рівень звукової потужності в октавних смугах частот

Модель	Ruck ISOTX 160 E2 11 50 HZ	Гц	Σ	63	125	250	500	1000	2000	4000	8000
РЗП на вході	L_WA5, dB(A)	1	56	-	54	50	47	46	41	40	34
		2	55	-	52	49	46	45	41	39	34
		3	55	-	52	49	46	45	41	39	34
		4	52	-	49	46	43	41	37	34	29
		5	53	-	51	46	43	39	35	35	31
РЗП на виході	L_WA6, dB(A)	1	69	-	53	56	61	64	64	59	55
		2	69	-	52	55	60	64	64	59	55
		3	68	-	51	54	59	63	64	58	55
		4	66	-	49	51	58	61	60	55	53
		5	65	-	51	51	53	61	59	56	54
РЗП ззовні корпуса	L_WA2, dB(A)	1	49	-	45	43	42	40	38	37	30
		2	49	-	44	42	42	40	37	36	29
		3	48	-	43	42	41	39	37	34	29
		4	46	-	41	40	38	37	33	27	21
		5	45	-	43	39	37	33	27	24	20

Габаритні розміри канального вентилятора Ruck ISOTX 160 E2 11 50 HZ
