Ruck DVN 560 D4

Name: Ruck DVN 560 D4
Brand: Ruck
SKU: 121774

Даховий відцентровий витяжний вентилятор з вертикальним випуском повітря

Виробник: Ruck

Все про товар

Опис

Характеристики

Аеродинамічні характеристики

Габаритні розміри

Відгуки 0

Питання0

Популярний

Під замовлення

Код товару: ID27406

договірна

Відцентровий даховий витяжний вентилятор для видалення повітря з кухонь Ruck DVN 560 D4 . Продуктивність: 11830 м3/год; Сумарний рівень звукової потужності (вхід/вихід/на корпусі): 80/82/- дБ(А); Споживана потужність: 2080 Вт; Максимальна температура переміщуваного повітря: 120 °С.

Напруга, В:400

Об./хв:1440

Доставка

Нова Пошта

Делівері (економія 10 % від вартості доставки)

Самовивіз

Ruck DVN 560 D4

Опис

Загальні відомості про промислові дахові вентилятори Ruck DVN 560 D4

Дахові вентилятори Ruck DVN 560 D4 з вертикальним випуском повітря і міцним корпусом зі стійкого до погодних впливів металу. Використовувана крильчатка з загнутими назад лопатками відрізняється високим ККД і низькою чутливістю до забруднень. Електродвигун розташований поза потоком повітря, відповідно до вимог стандарту VDI 2052. Витяжний вентилятор може застосовуватися для видалення повітря з температурою до 120 °C з промислових кухонь.

Конструктивні особливості дахових витяжних вентиляторів Ruck DVN 560 D4

Робоче колесо з радіальної крильчаткою із заломленими назад лопатками, збалансоване в двох площинах згідно класу якості G 6.3 відповідно до DIN ISO 1940
Асинхронний трифазний двигун з зовнішнім ротором, управління по напрузі, термостатні вимикачі з зовнішніми виводами
Корпус зі стійкого до погодних впливів алюмінію AlMg3
Вбудований піддон і стічний жолоб забезпечують контрольований збір і відведення жирних відходів
Вертикальний вихід повітря запобігає забрудненню даху
Корпус вентилятора можна розкладати в цілях проведення техобслуговування та очищення
Температура робочого середовища до 120 °C
Низьке енергоспоживання за рахунок високого ККД
Вбудований контрольний вимикач, який значно спрощує процедуру електричного підключення
Частоту обертання вентилятора можна регулювати за допомогою ступеневого трансформатора
Для більш зручного транспортування вентилятори мають вбудовані вушка для підйомного крана.

Великий спектр аксесуарів: 5-ступінчастий трансформатор, даховий короб, даховий глушник, що входить фланець, гнучке з'єднання, автоматичний даховий клапанний затвор.

Характеристики

Основні

Модель

Ruck DVN 560 D4

Напруга, В

400

Сила струму, А

4,6

Частота струму, Гц

Об./хв

1440

Клас ізоляції двигуна

Клас захисту пристрою, IP

Матеріал корпуса

Метал

Макс. температура переміщуваного повітря, °С

120

Маса, кг

83,0

Продуктивність, м³/год

11830

Споживана потужність, Вт

2080

Сумарний рівень звукової потужності, не більш, dB(A)

80/82/-

Температура переміщуваного середовища, °С

Фазність

3-фазний

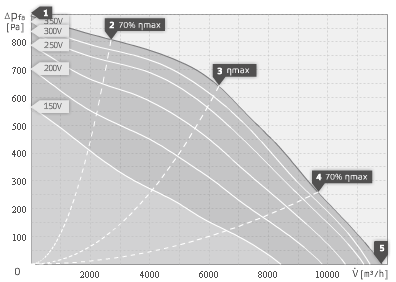

Аеродинамічні характеристики дахових вентиляторів Ruck DVN 560 D4

Робоча точка*	1	2	3	4	5
Ток I, A	3,2	3,8	4,3	4,1	3,8
Споживана потужність P₁, Вт	1051	1616	2070	1813	1486
Кількість обертів n, 1/хв	1426	1394	1361	1387	1413
РЗП на вході L_WA5, dB(A)	83	83	80	84	86
РЗП на виході L_WA6, dB(A)	86	83	82	87	89
РЗП ззовні корпуса L_WA2, dB(A)	-	-	-	-	-

*Робоча точка

при максимальному підвищенні тиску
70% від максимального ККД відносно статичного тиску/підвищений тиск
найбільш ефективна робоча точка
70% від максимального ККД відносно статичного тиску/підвищена витрата повітря
вільне нагнітання

Рівень звукової потужності в октавних смугах частот

Модель	Ruck DVN 560 D4	Гц	Σ	63	125	250	500	1000	2000	4000	8000
РЗП на вході	L_WA5, dB(A)	1	83	64	72	79	77	75	72	66	59
		2	83	63	72	79	77	76	73	67	60
		3	80	53	69	75	71	72	71	67	60
		4	84	54	75	79	76	74	74	73	64
		5	86	53	76	81	76	75	76	79	68
РЗП на виході	L_WA6, dB(A)	1	86	66	71	78	80	81	77	72	63
		2	83	63	71	76	76	78	75	71	63
		3	82	54	67	76	76	76	73	69	61
		4	87	57	76	81	81	79	77	77	65
		5	89	57	74	82	81	81	80	83	67
РЗП ззовні корпуса	L_WA2, dB(A)	1	-	-	-	-	-	-	-	-	-
		2	-	-	-	-	-	-	-	-	-
		3	-	-	-	-	-	-	-	-	-
		4	-	-	-	-	-	-	-	-	-
		5	-	-	-	-	-	-	-	-	-

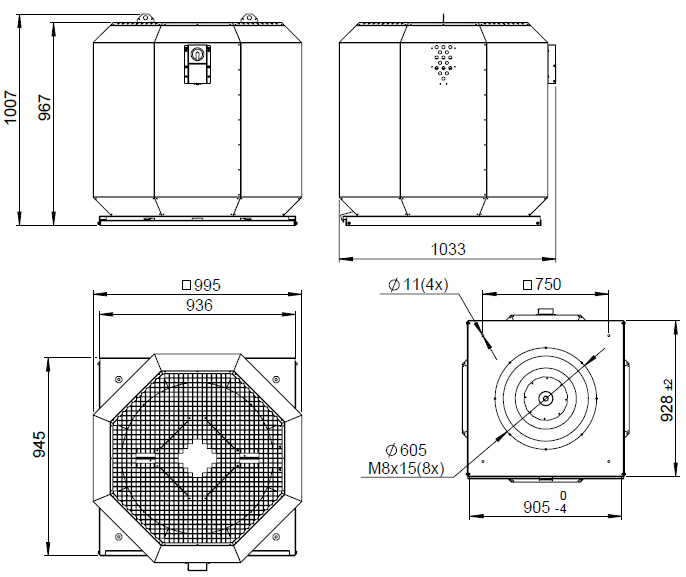

Габаритні розміри дахового вентилятора Ruck DVN 560 D4
