Ruck DVN 400 E4

Name: Ruck DVN 400 E4
Brand: Ruck
SKU: 121707

Даховий відцентровий витяжний вентилятор з вертикальним випуском повітря

Виробник: Ruck

Все про товар

Опис

Характеристики

Аеродинамічні характеристики

Габаритні розміри

Відгуки 0

Питання0

Популярний

Під замовлення

Код товару: ID27392

договірна

Відцентровий даховий витяжний вентилятор для видалення повітря з кухонь Ruck DVN 400 E4 . Продуктивність: 3910 м3/год; Сумарний рівень звукової потужності (вхід/вихід/на корпусі): 71/77/- дБ(А); Споживана потужність: 543 Вт; Максимальна температура переміщуваного повітря: 120 °С.

Напруга, В:230

Об./хв:1430

Доставка

Нова Пошта

Делівері (економія 10 % від вартості доставки)

Самовивіз

Ruck DVN 400 E4

Опис

Загальні відомості про промислові дахові вентилятори Ruck DVN 400 E4

Дахові вентилятори Ruck DVN 400 E4 з вертикальним випуском повітря і міцним корпусом зі стійкого до погодних впливів металу. Використовувана крильчатка з загнутими назад лопатками відрізняється високим ККД і низькою чутливістю до забруднень. Електродвигун розташований поза потоком повітря, відповідно до вимог стандарту VDI 2052. Витяжний вентилятор може застосовуватися для видалення повітря з температурою до 120 °C з промислових кухонь.

Конструктивні особливості дахових витяжних вентиляторів Ruck DVN 400 E4

Робоче колесо з радіальної крильчаткою із заломленими назад лопатками, збалансоване в двох площинах згідно класу якості G 6.3 відповідно до DIN ISO 1940
Двигун з зовнішнім ротором, управління по напрузі, термостатні вимикачі з зовнішніми виводами, конденсатор включений у внутрішню схему
Корпус зі стійкого до погодних впливів алюмінію AlMg3
Вбудований піддон і стічний жолоб забезпечують контрольований збір і відведення жирних відходів
Вертикальний вихід повітря запобігає забрудненню даху
Корпус вентилятора можна розкладати в цілях проведення техобслуговування та очищення
Температура робочого середовища до 120 °C
Низьке енергоспоживання за рахунок високого ККД
Вбудований контрольний вимикач, який значно спрощує процедуру електричного підключення
Частоту обертання вентилятора можна регулювати за допомогою ступеневого трансформатора.

Великий спектр аксесуарів: 5-ступінчастий трансформатор, даховий короб, даховий глушник, що входить фланець, гнучке з'єднання, автоматичний даховий клапанний затвор.

Характеристики

Основні

Модель

Ruck DVN 400 E4

Напруга, В

230

Сила струму, А

2,9

Частота струму, Гц

Об./хв

1430

Клас ізоляції двигуна

Клас захисту пристрою, IP

Матеріал корпуса

Метал

Макс. температура переміщуваного повітря, °С

120

Маса, кг

36,0

Ємність конденсатора, мкФ

16,0

Продуктивність, м³/год

3910

Споживана потужність, Вт

543

Сумарний рівень звукової потужності, не більш, dB(A)

71/77/-

Температура переміщуваного середовища, °С

Фазність

1-фазний

Аеродинамічні характеристики дахових вентиляторів Ruck DVN 400 E4

Робоча точка*	1	2	3	4	5
Ток I, A	2,1	2,4	2,6	2,6	2,5
Споживана потужність P₁, Вт	362	464	527	519	480
Кількість обертів n, 1/хв	1431	1400	1375	1384	1400
РЗП на вході L_WA5, dB(A)	75	71	71	75	77
РЗП на виході L_WA6, dB(A)	77	76	77	79	80
РЗП ззовні корпуса L_WA2, dB(A)	-	-	-	-	-

*Робоча точка

при максимальному підвищенні тиску
70% від максимального ККД відносно статичного тиску/підвищений тиск
найбільш ефективна робоча точка
70% від максимального ККД відносно статичного тиску/підвищена витрата повітря
вільне нагнітання

Рівень звукової потужності в октавних смугах частот

Модель	Ruck DVN 400 E4	Гц	Σ	63	125	250	500	1000	2000	4000	8000
РЗП на вході	L_WA5, dB(A)	1	75	53	64	68	71	67	66	60	51
		2	71	47	60	65	67	63	62	57	50
		3	71	44	61	65	67	61	59	55	51
		4	75	46	65	68	71	63	63	59	61
		5	77	46	70	69	72	65	65	66	65
РЗП на виході	L_WA6, dB(A)	1	77	57	67	70	70	73	67	61	53
		2	76	54	65	69	69	71	66	61	53
		3	77	49	68	71	70	71	65	61	54
		4	79	47	73	72	71	71	68	64	64
		5	80	47	72	74	72	72	69	67	69
РЗП ззовні корпуса	L_WA2, dB(A)	1	-	-	-	-	-	-	-	-	-
		2	-	-	-	-	-	-	-	-	-
		3	-	-	-	-	-	-	-	-	-
		4	-	-	-	-	-	-	-	-	-
		5	-	-	-	-	-	-	-	-	-

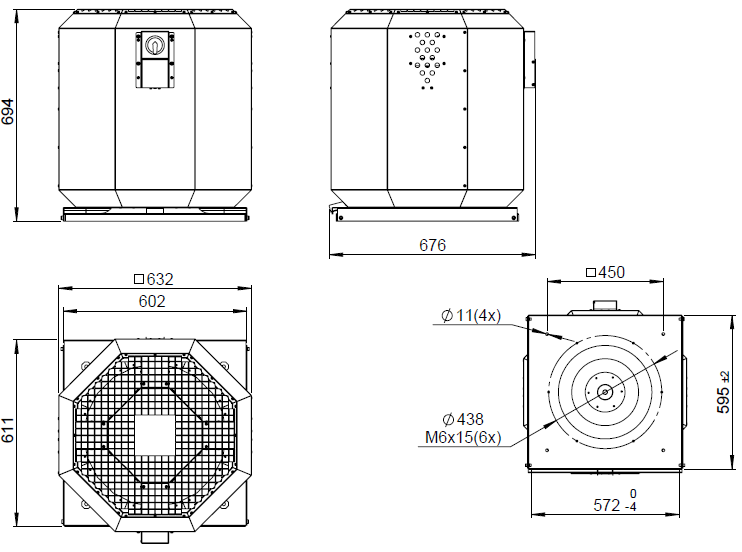

Габаритні розміри дахового вентилятора Ruck DVN 400 E4
