Ruck DVN 315 E2 20

Name: Ruck DVN 315 E2 20
Brand: Ruck
SKU: 126660

Даховий відцентровий витяжний вентилятор з вертикальним випуском повітря

Виробник: Ruck

Все про товар

Опис

Характеристики

Аеродинамічні характеристики

Габаритні розміри

Відгуки 0

Питання0

Популярний

Під замовлення

Код товару: ID27390

договірна

Відцентровий даховий витяжний вентилятор для видалення повітря з кухонь Ruck DVN 315 E2 20 . Продуктивність: 3570 м3/год; Сумарний рівень звукової потужності (вхід/вихід/на корпусі): 81/88/- дБ(А); Споживана потужність: 1094 Вт; Максимальна температура переміщуваного повітря: 120 °С.

Напруга, В:230

Об./хв:2930

Доставка

Нова Пошта

Делівері (економія 10 % від вартості доставки)

Самовивіз

Ruck DVN 315 E2 20

Опис

Загальні відомості про промислові дахові вентилятори Ruck DVN 315 E2 20

Дахові вентилятори Ruck DVN 315 E2 20 з вертикальним випуском повітря і міцним корпусом зі стійкого до погодних впливів металу. Використовувана крильчатка з загнутими назад лопатками відрізняється високим ККД і низькою чутливістю до забруднень. Електродвигун розташований поза потоком повітря, відповідно до вимог стандарту VDI 2052. Витяжний вентилятор може застосовуватися для видалення повітря з температурою до 120 °C з промислових кухонь.

Конструктивні особливості дахових витяжних вентиляторів Ruck DVN 315 E2 20

Робоче колесо з радіальної крильчаткою із заломленими назад лопатками, збалансоване в двох площинах згідно класу якості G 6.3 відповідно до DIN ISO 1940
Двигун з зовнішнім ротором, управління по напрузі, термостатні вимикачі з зовнішніми виводами, конденсатор включений у внутрішню схему
Корпус зі стійкого до погодних впливів алюмінію AlMg3
Вбудований піддон і стічний жолоб забезпечують контрольований збір і відведення жирних відходів
Вертикальний вихід повітря запобігає забрудненню даху
Корпус вентилятора можна розкладати в цілях проведення техобслуговування та очищення
Температура робочого середовища до 120 °C
Низьке енергоспоживання за рахунок високого ККД
Вбудований контрольний вимикач, який значно спрощує процедуру електричного підключення
Частоту обертання вентилятора можна регулювати за допомогою ступеневого трансформатора.

Великий спектр аксесуарів: 5-ступінчастий трансформатор, даховий короб, даховий глушник, що входить фланець, гнучке з'єднання, автоматичний даховий клапанний затвор.

Характеристики

Основні

Модель

Ruck DVN 315 E2 20

Напруга, В

230

Сила струму, А

7,1

Частота струму, Гц

Об./хв

2930

Клас ізоляції двигуна

Клас захисту пристрою, IP

Матеріал корпуса

Метал

Макс. температура переміщуваного повітря, °С

120

Маса, кг

35,70

Ємність конденсатора, мкФ

60,0

Продуктивність, м³/год

3570

Споживана потужність, Вт

1094

Сумарний рівень звукової потужності, не більш, dB(A)

81/88/-

Температура переміщуваного середовища, °С

Фазність

1-фазний

Аеродинамічні характеристики дахових вентиляторів Ruck DVN 315 E2 20

Робоча точка*	1	2	3	4	5
Ток I, A	3,6	4,5	5,2	5,1	4,7
Споживана потужність P₁, Вт	553	855	1046	1031	897
Кількість обертів n, 1/хв	2924	2867	2832	2841	2872
РЗП на вході L_WA5, dB(A)	85	84	81	86	88
РЗП на виході L_WA6, dB(A)	88	86	88	91	93
РЗП ззовні корпуса L_WA2, dB(A)	-	-	-	-	-

*Робоча точка

при максимальному підвищенні тиску
70% від максимального ККД відносно статичного тиску/підвищений тиск
найбільш ефективна робоча точка
70% від максимального ККД відносно статичного тиску/підвищена витрата повітря
вільне нагнітання

Рівень звукової потужності в октавних смугах частот

Модель	Ruck DVN 315 E2 20	Гц	Σ	63	125	250	500	1000	2000	4000	8000
РЗП на вході	L_WA5, dB(A)	1	85	67	72	78	80	76	78	76	70
		2	84	52	68	78	79	76	75	73	68
		3	81	53	64	75	78	74	72	69	65
		4	86	53	69	78	82	78	76	73	70
		5	88	53	69	80	84	81	78	76	74
РЗП на виході	L_WA6, dB(A)	1	88	68	75	83	80	82	79	76	70
		2	86	62	72	81	78	81	77	74	68
		3	88	58	68	84	81	82	76	71	66
		4	91	57	72	85	84	86	61	75	69
		5	93	58	71	87	87	88	83	78	75
РЗП ззовні корпуса	L_WA2, dB(A)	1	-	-	-	-	-	-	-	-	-
		2	-	-	-	-	-	-	-	-	-
		3	-	-	-	-	-	-	-	-	-
		4	-	-	-	-	-	-	-	-	-
		5	-	-	-	-	-	-	-	-	-

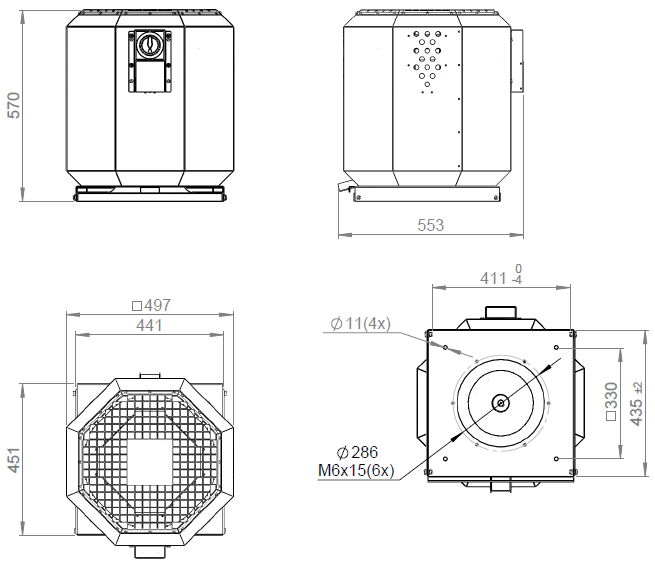

Габаритні розміри дахового вентилятора Ruck DVN 315 E2 20
